TO8 Encapsulation Technologie Droge Luchtdruksensor Voor Lucht- en Ruimtevaarttoepassingen
Product Details
| Modelnr.: | HT12 | Threadtype: | TO8 |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Het meetmedium: | droge gaslucht |
| Bereik: | 0-10kpa~200kpa | Uitvoer: | Analoog signaal |
| Stroom: | 1,5 ma | Hs-code: | 9026209090 |
| Voor: | Druksensor | Maatwerk: | Beschikbaar voor OEM en ODM |
| Markeren |
Aanpasbare siliciumdruksensor,TO8 Incapsulatie siliciumdruksensor,Silicon Pressure Sensor voor de luchtvaart |
||
Product Description

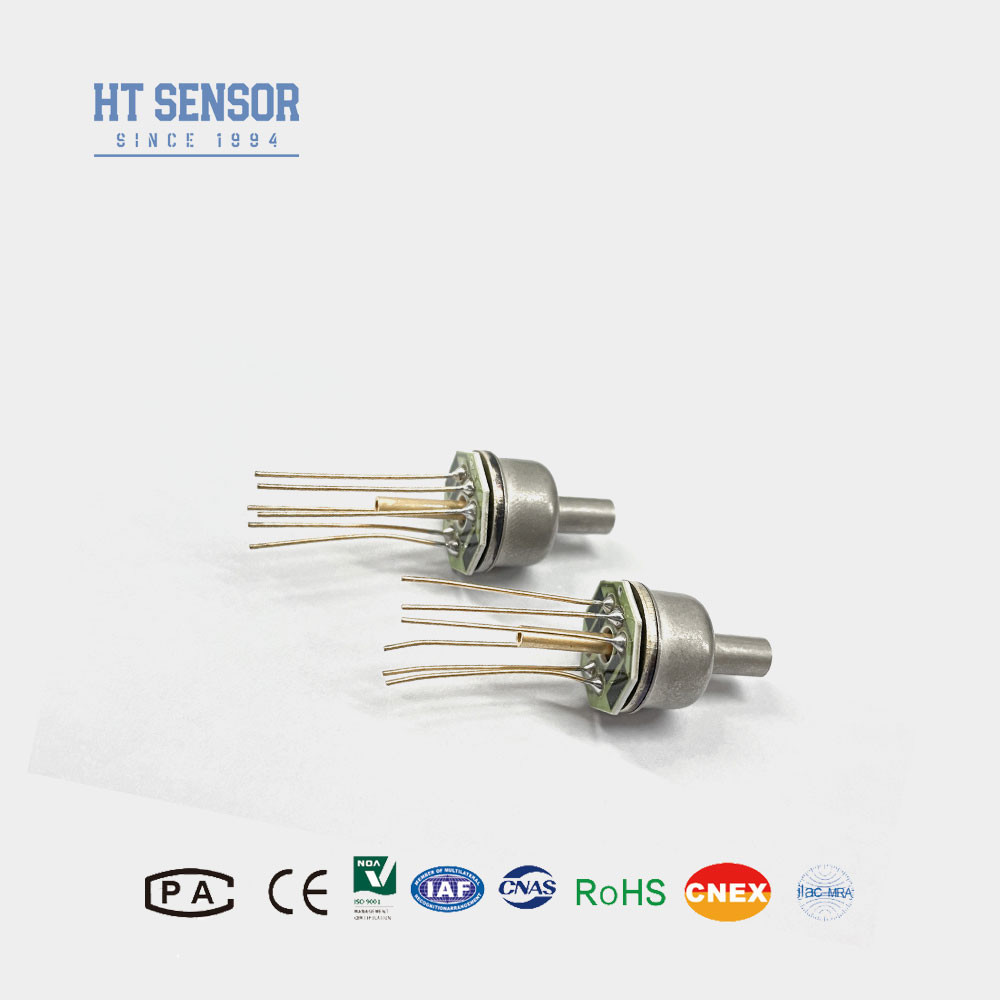

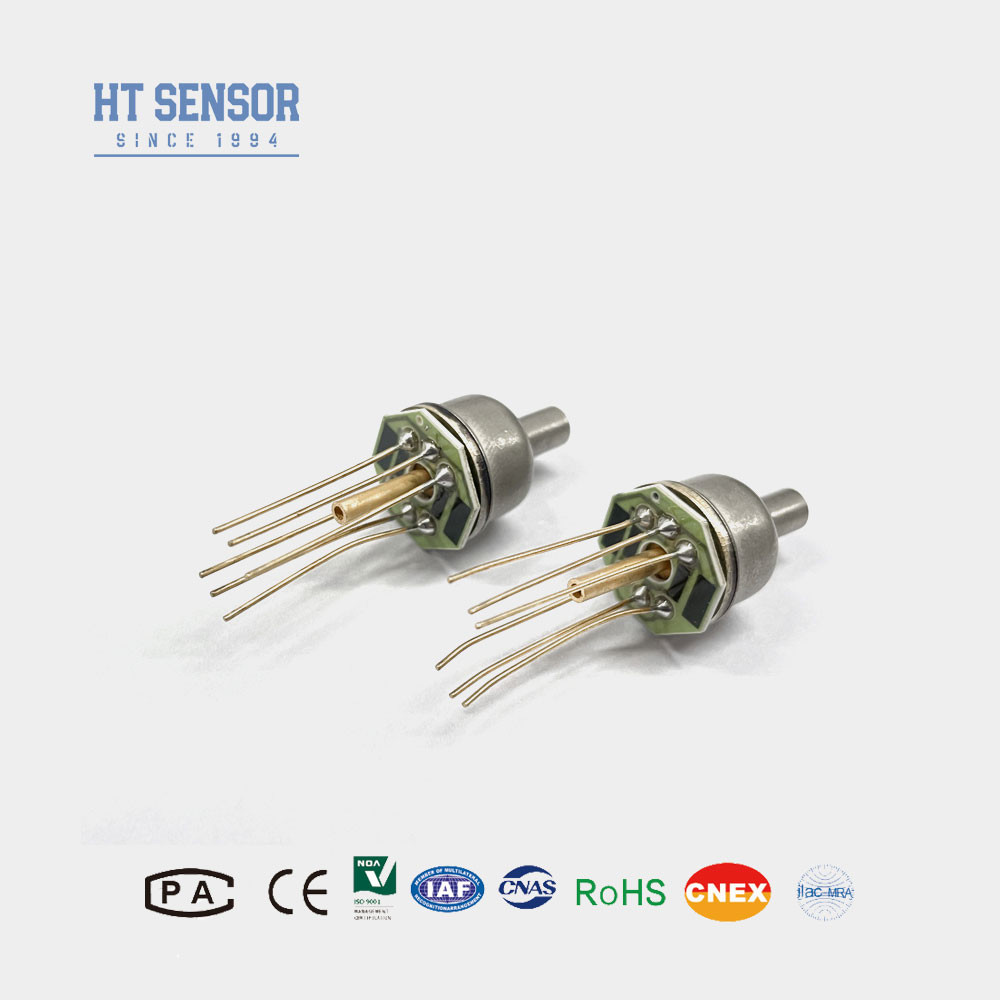

TO8 Incapsulatietechnologie Siliciumdruksensor voor lucht- en ruimtevaarttoepassingen
De HT12 silicium piezoresistieve druksensor is een zeer stabiel diffusie silicium element verpakt met behulp van geavanceerde TO8 verpakkingstechnologie.De niet-olie gevulde kern elimineert profielfouten en verbetert de stabiliteit van het kleine bereik aanzienlijk, waardoor het bijzonder effectief is voor het meten van de druk van droge niet-corrosieve gassen.
Productkenmerken van de siliciumdruksensor:- Het meetbereik is breed van 0 tot 10 KPa tot 2 MPa.
- Hoge betrouwbaarheid, goede stabiliteit.
- TO8 inkapselingstechnologie.
- Toepassingen in de lucht- en ruimtevaart.
Toepassingenmet een breedte van niet meer dan 10 mm,:
- De druk van droog, niet-corrosief gas werd gemeten.
- Het pneumatisch besturingssysteemMedische toepassingen van de biomedische techniek.
- HVAC-controles.
- Lucht- en ruimtevaart met betrekking tot het doel van het experiment.
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Bereik met TO8 | Min:7kpa Max:200kpa | |||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | ||||||
| Ontwerp van de structuur | |
| Afmeting | |
| Elektrische aansluiting en compensatie |
|
|
| Besteltips |
1Let tijdens de montage op de uitlijning en de pasvorm tussen de sensorkern en de behuizing om de vereiste luchtdichtheid te garanderen.
2- behoorlijke verticale uitlijning behouden en tijdens de montage gelijkmatige druk uitoefenen om verstopping of beschadiging van de compensatieplaat te voorkomen.
3. Houd de luchtleiding van de druksensorkern verbonden met de atmosfeer en voorkom dat water, vocht of corrosieve middelen de positieve en negatieve drukkamers binnendringen.
4Indien er wijzigingen optreden in de speldleidingen, wordt voor een nauwkeurige identificatie verwezen naar het op de kern bevestigde etiket.
| bedrijf |
| V&A |
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
