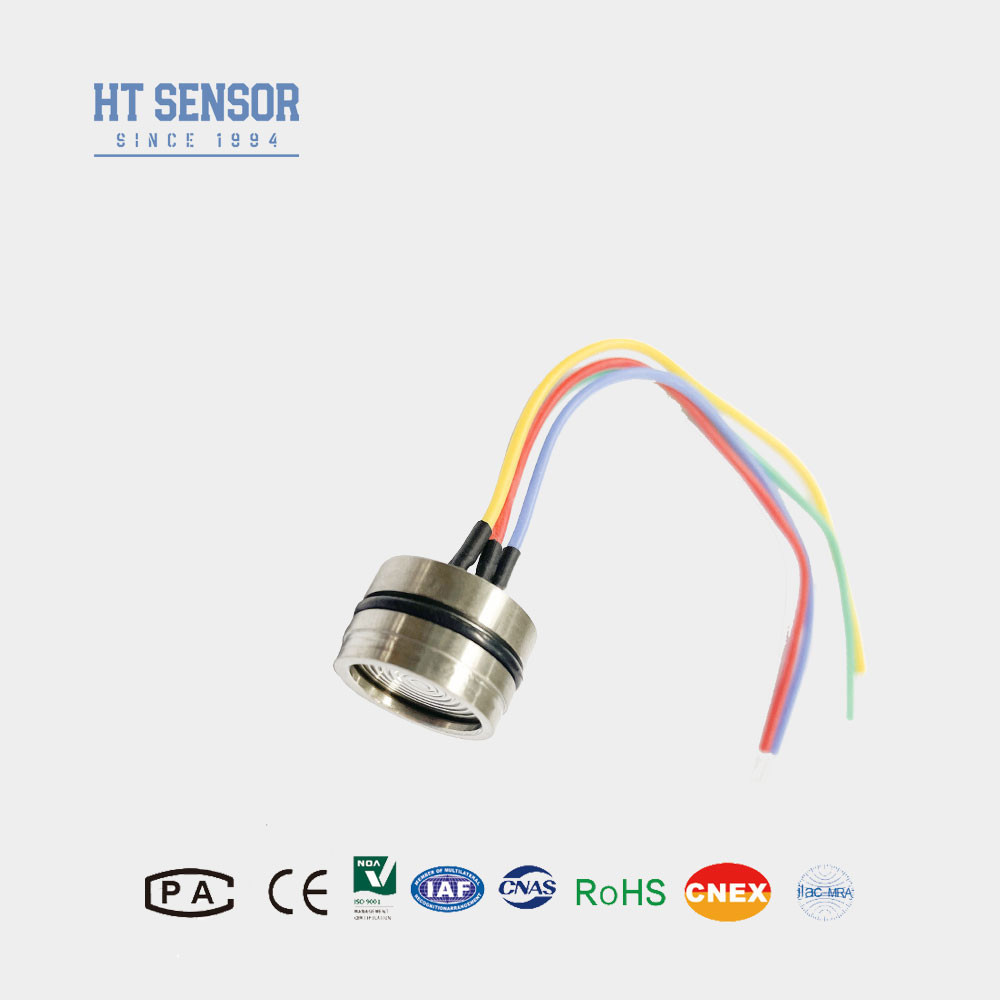

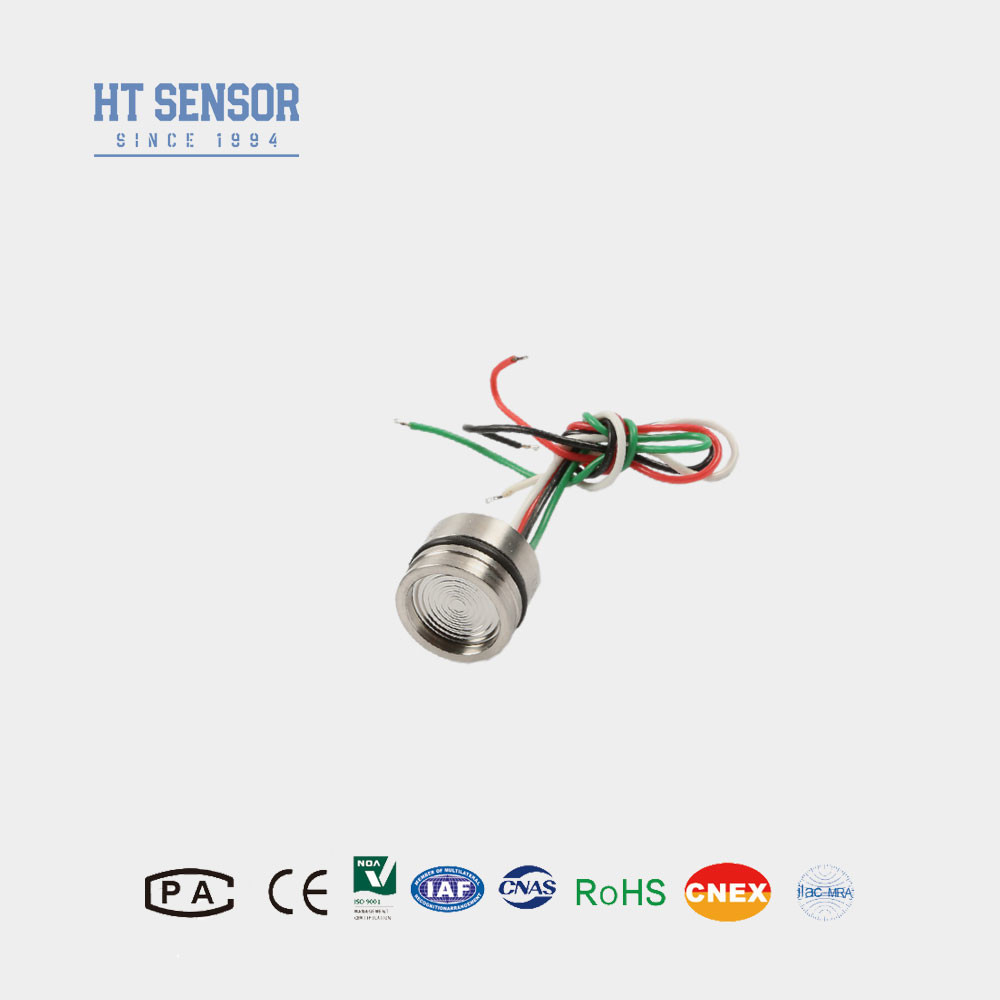

19 mm piezoresistieve siliciumdruk sensor diafragma lassen met alle 316l.S.S. niveau sensor
Product Details
| Materiaal: | 316L roestvrij staal | Min bereik: | 10 kPa |
|---|---|---|---|
| Maximaal bereik: | 100 mpa | Levering: | 1.5mA (0.4-2.0mA) |
| OEM: | Ja | verkiesbaar: | Goud geplatte pin of vierkleurig siliconen draad |
| Model: | HT19 | Hoog: | 12 mm /15 mm |
| Olie: | diffusiesilicium | Draad: | geen /OEM |
| Markeren |
19 mm siliconen druk sensor,Diafragma lassen silicium druk sensor,Piezoresistieve silicondruksensoren |
||
Product Description
19 mm piezoresistieve siliciumdruksensor Diafragma Lasprocessen zorgen voor prestaties
HT19 SiliciumdrukSensor
Invoering van een met olie gevulde siliciumdruksensor:
- De sensor is voorzien van een internationale, hoogstabiele en zeer nauwkeurige siliconen drukchip.
- Er zijn geavanceerde temperatuurcompensatie-algoritmen geïmplementeerd om nauwkeurige en betrouwbare metingen te leveren over een breed temperatuurbereik.
- Met behulp van meer dan 30 jaar ervaring in ontwikkeling en productie ondergaat de sensor strenge kwaliteitscontroleprocessen om uitstekende betrouwbaarheid en prestaties te garanderen.
- De uitstekende stabiliteit en mogelijkheden van het product hebben de gebruikers over de hele wereld veel erkenning en vertrouwen opgeleverd.
- Deze geoptimaliseerde beschrijvingen benadrukken het geavanceerde ontwerp, precisie engineering,en strenge kwaliteitscontrolemaatregelen die bijdragen aan de uitzonderlijke prestaties en betrouwbaarheid van de HT19 piezoresistieve siliciumdruksensor.
Productkenmerken vanmet een vermogen van meer dan 50 W,
- Breed meetbereik: 0~10KPa~100Mpa
- met een vermogen van meer dan 10 W
- Full316LSS, voltitanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit.
Toepassingen met een vermogen van meer dan 10 W:
- Meetdruk van gas en vloeistof
- Olie-uitbuiting
- Watervoorziening, warmtevoorziening van de stad
- Procesbesturingssysteem
- Luchtvaart- en scheepvaartinspectie
- Hydraulische druk
Elektrische gegevens van siliciumdruksensor
- Voorraad:1.5mADC
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Isolatieweerstand:≥100MΩ/50VDC
- Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
- Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van met olie gevulde siliciumdruksensor
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Werktemperatuur | -20 ¢80 | °C | |||
| Bergingstemperatuur | - 40 ¢ 125 | °C | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | 28 g | ||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | |||||
Afmeting
NB:
1Tijdens de montage moet u aandacht besteden aan de coördinatie van de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid te bereiken.
2. Zorg ervoor dat de behuizing tijdens het montageproces verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastkomt of beschadigt.
3Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6. Indien de pin verandert, raadpleegt u het etiket van het product.
Vragen:
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met ongeveer 30 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor voorafbetaalde vracht,kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
