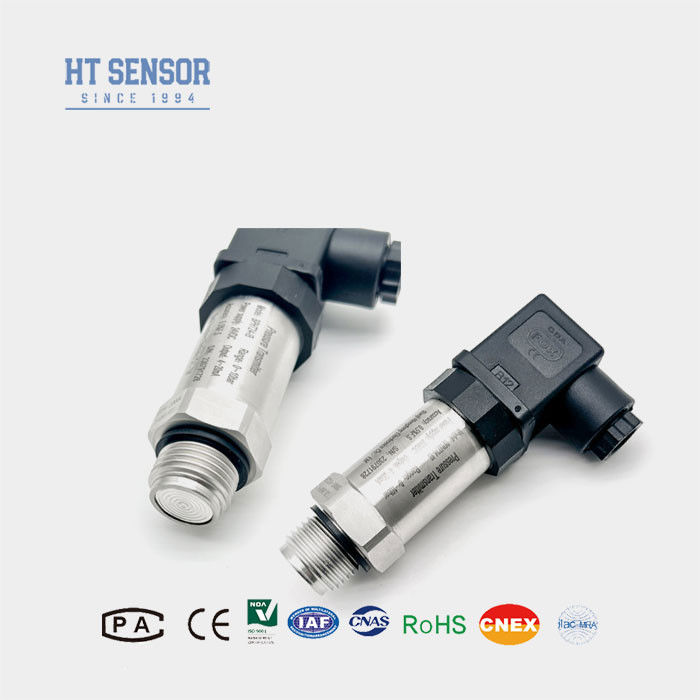

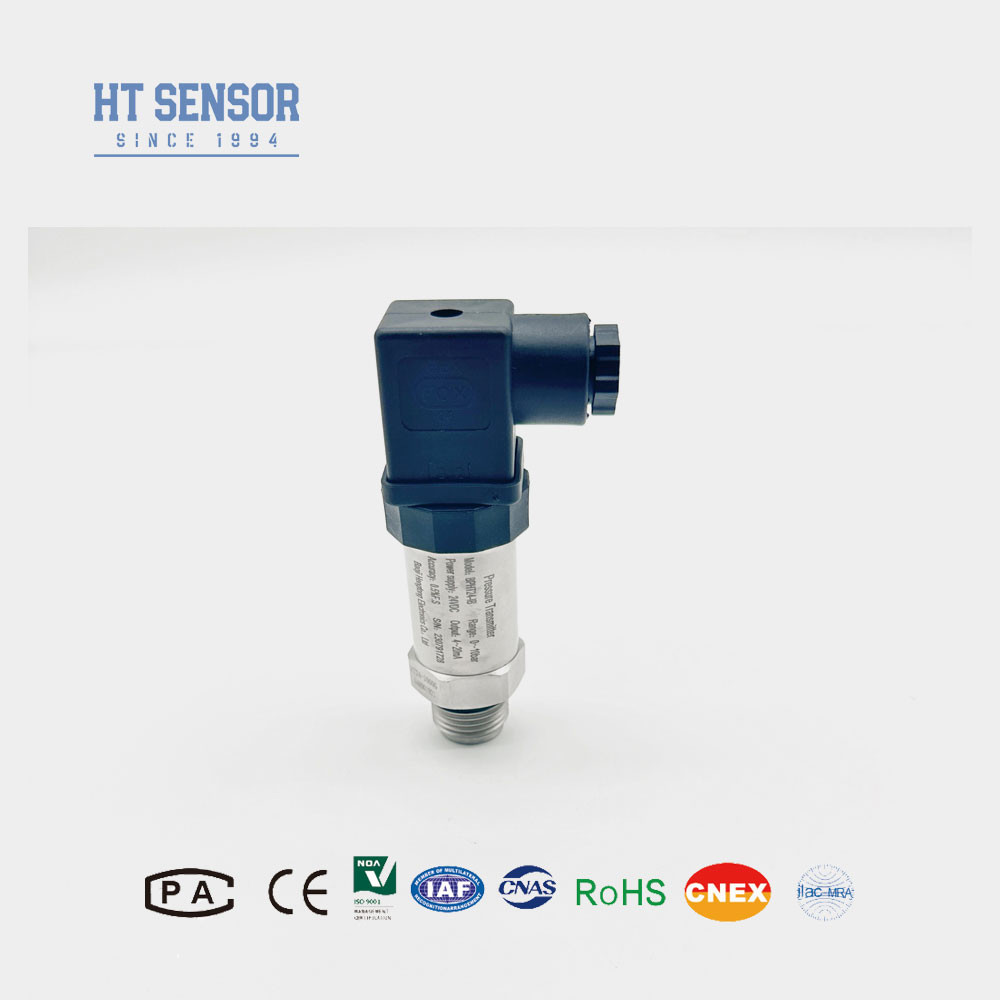

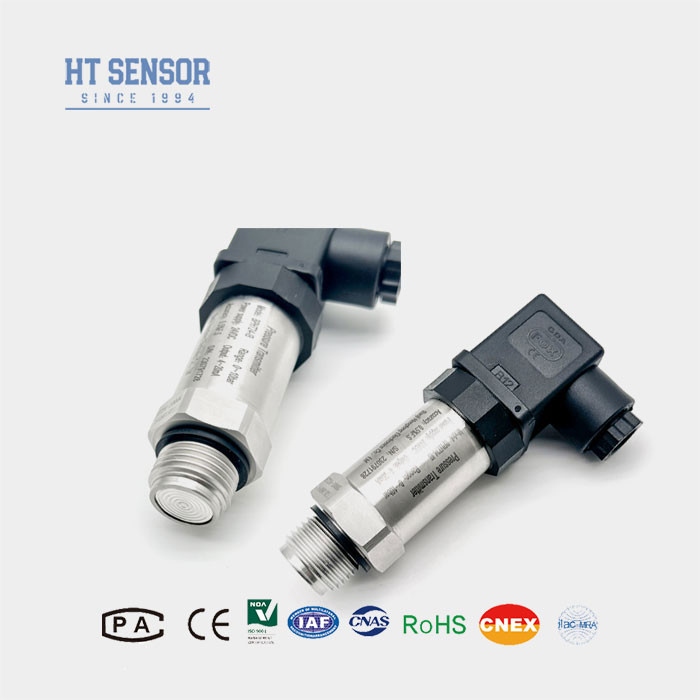

BPHT24 Druktransmittersensor
Introductie van de spuitdiafragma druk sensor:
De BPHT24 spuitdiafragma drukzender heeft een draadvormig ontwerp en een platte membraanconstructie.De sanitaire drukzender is een sanitaire drukzender die geschikt is voor het meten van het voedselproces.De spuitdrukinterface kan worden bereikt met behulp van inch-draad of klemmen en sanitaire buizen, die bestaan uit klemmen en sanitaire buizen.BPHT24-drukzender wordt veel gebruikt in voedingsmiddelen, farmaceutische industrie, brouwerij, gistingsindustrie en andere industrieën.,Clampen van platte film, spuitfilm, allemaal van roestvrij staal.
Productkenmerkenmet een vermogen van meer dan 10 W:
1Verscheidene drukinterface-opties.
2Ontworpen voor hygiënische toepassingen om middelmatige schaling te voorkomen.
3- Hoog nauwkeurig met een volledig roestvrij staal structuur.
4Makkelijk schoon te maken.
Toepassingenmet een vermogen van meer dan 10 W:
- Dit product is ontworpen voor het meten van niet-corrosieve gassen en vloeistoffen met behulp van 316L-materiaal.
- Het is vooral geschikt voor toepassingen in de milieubescherming en de chemische industrie.
- Het product wordt ook veel gebruikt in de maritieme en luchtvaartindustrie vanwege zijn hoge betrouwbaarheid en nauwkeurigheid.
- Bovendien is deze druktransmitter ideaal voor gebruik in de medische, biofarmaceutische en voedselhygiëne industrie waar precisie en reinheid van het grootste belang zijn.
| Prestatieparametersmet een vermogen van meer dan 10 W |
| Meetbereik |
0~35Kpa...~20MPa |
| Druktype |
Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Compensatietemperatuur |
0-70oC ((≤10mpa, aanpasbaar) |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex ia IIC T6 Ga |
| Beschermingscategorie |
IP65 |
| O-ring zegel |
Fluorrubber |
| Gewicht |
~0,2 kg |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| RS485 communicatieprotocol |
3.6 ~ 30V / batterij |
4 draden |
- Zorg ervoor dat het geteste medium compatibel is met het contactdeel van het product voordat u een selectie maakt.
- Merk op dat explosiebestendige producten niet worden geleverd met digitale beeldkoppen bij het plaatsen van een bestelling.
- Wanneer een zender met een LCD- of LED-displaykop wordt besteld, moet de stroomtoevoer ten minste 20 VDC bedragen.
- Voor een betrouwbare werking wordt aanbevolen om in het veld bliksembeschermingsinrichtingen te installeren en ervoor te zorgen dat het product en de stroomvoorziening goed geaard zijn.
- Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Als de werktemperatuur lager is dan -20°C, kiest u een EPDM-O-ring.
- De standaardkabellengte is 1,5 m en er zijn drie kabelmaterialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in de volgorde.
- Als er speciale vereisten zijn, zoals sterke trillingen, onmiddellijke slagkracht of sterke elektromagnetische of RF-interferentie, informeer ons dan en vermeld dit in de bestelling.
| Bestelgidsmet een vermogen van meer dan 10 W, |
| BPHT24 |
Druktransmitter |
| |
Code |
Ontwerp van de structuur |
| IX |
Toon druktransmitter |
IIC/III |
Industrial General/ Display Druktransmitter |
| T |
Hoogtemperatuurbestendige druktransmitter |
|
|
| |
Meetbereik |
0~35Kpa...~20MPa |
| (0-X) Kpa of MPa |
X: geeft het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Afgesloten kabeluitgang |
| B4 |
2088 Industriële behuizing |
| B5 |
2088 Industriële behuizing met display |
| B6 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
