Mini 0,5-4,5 Vdc uitgangs siliciumdruksensor voor industriële drukproeven
Product Details
| Oorsprong: | Baoji, China | Threadtype: | Aangepast |
|---|---|---|---|
| Bereik: | 0-10kpa ~ 60mpa | Compensatietemperatuur: | -10~70℃ |
| Stroom: | 5VDC | Uitvoer: | 0.5-4.5VDC |
| Specificatie: | Aangepast | Stabiliteit: | ± 0,1% F.S/jaar |
| HS -code: | 9026209090 | Nauwgezet: | 0,5% |
| Markeren |
Industriële test Siliciumdruk sensor,00,5-4 |
||
Product Description

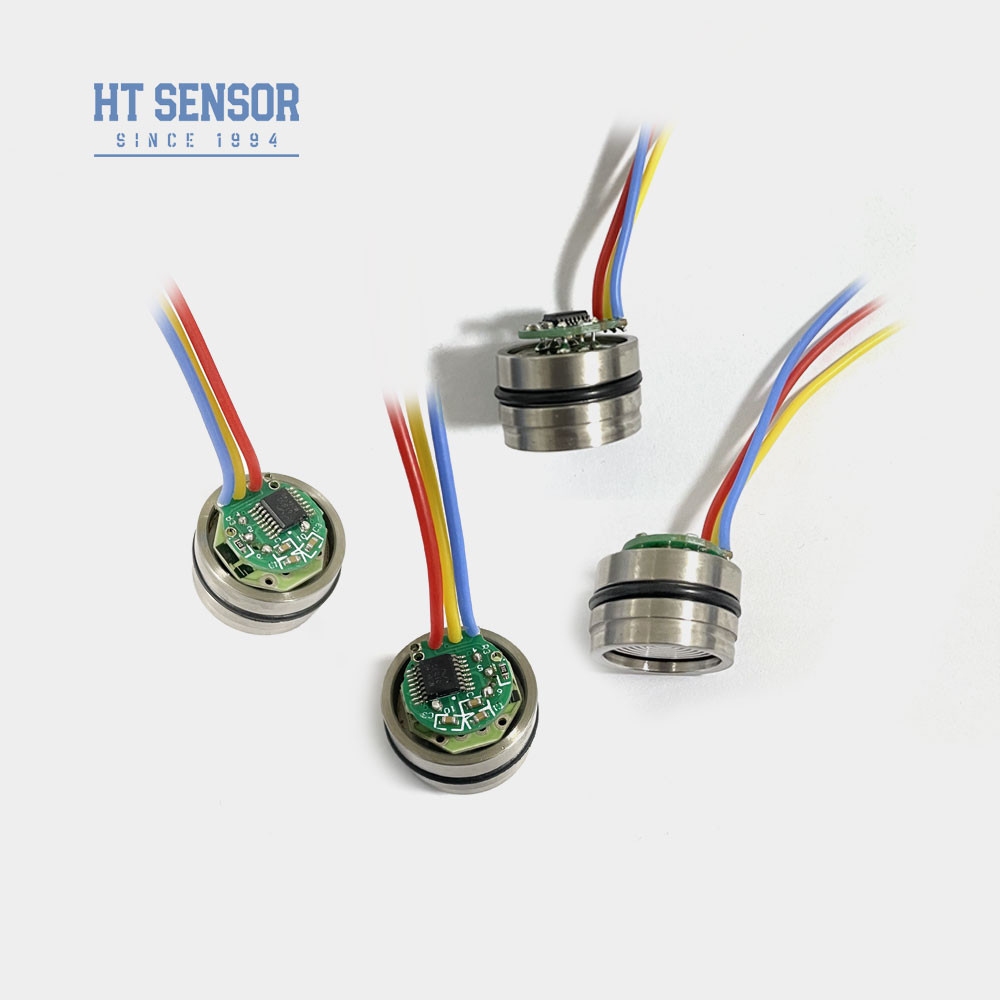

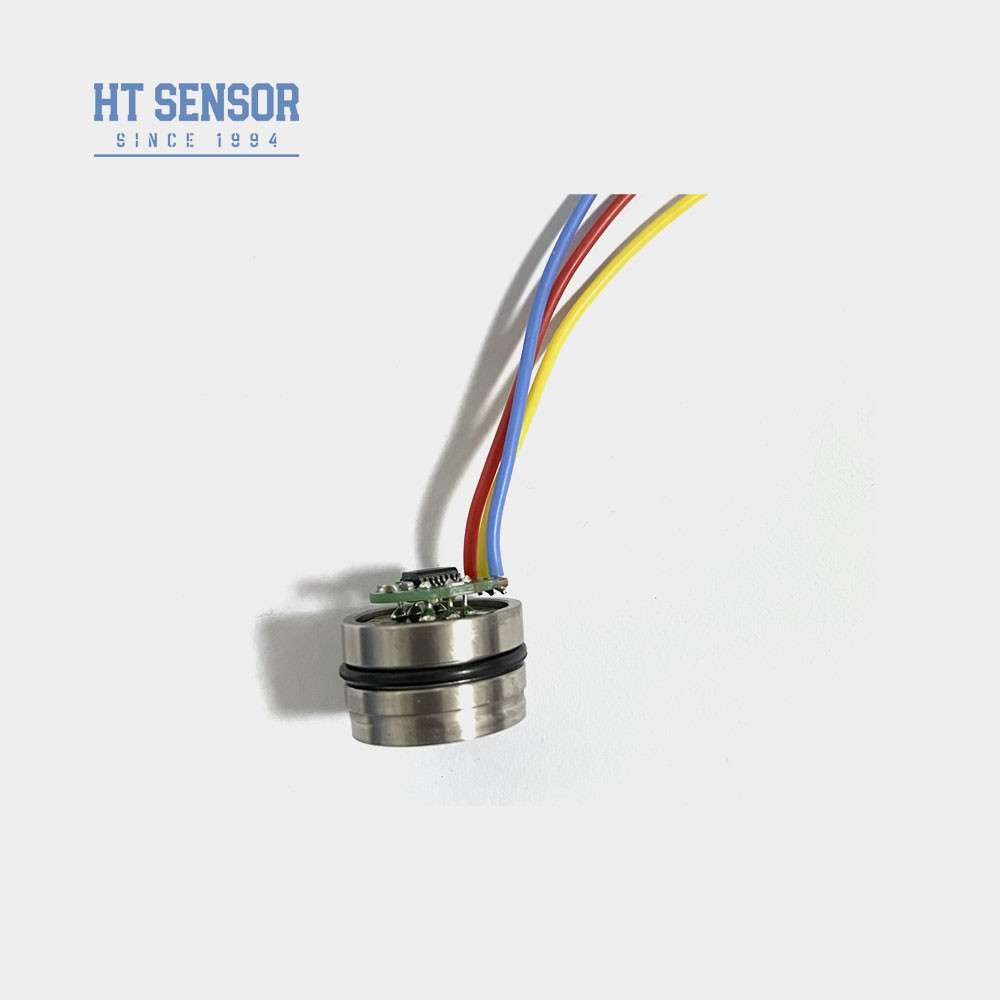

Mini 0,5-4,5 Vdc uitgangs siliciumdruksensor voor industriële drukproeven
HT19-0,5-4,5 V druksensor
Inleiding van de siliciumdruksensor:
HT19 is een piezoresistieve druksensor van silicium bestaande uit een zeer stabiel diffus siliciumelement.Het meet effectief de druk van vloeistoffen en gassen door de druk over te dragen en het gemeten medium te isoleren via een siliciumdiafragma en een silicone-oliediafragmaEen standaardspanning van 0,5-4,5 VDC wordt uitgedrukt via een geavanceerd versterkercircuit.
Productkenmerken van de siliciumdruksensor:
- Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met materialen zoals titanium en Hastelloy voor het diafragma.
- Het gebruik van dikke filmcircuits voor temperatuurcompensatie en nulpunt.
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit.
Toepassingen van siliciumdruksensoren:
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met compatibiliteit met 316L roestvrij staal.
- Gebruikt in verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
- Gebruikt in de maritieme en luchtvaartindustrie.
- geschikt voor hydraulische en pneumatische bedieningssystemen
- Gebruikt in toepassingen voor procescontrole.
| Prestatieparameters | |
| Meetbereik | - 100kPa... 0kPa 10kPa... 100MPa |
| Druktype | Meting van de druk, absolute druk, verzegelde druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Prestatieparameters (vervolg) | |
| Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatuurverschuiving op volle schaal | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Compensatietemperatuur | 0-70°C ((≤10MPa, aanpasbaar) |
| Werktemperatuur | 0°C ~ 70°C |
| Bergingstemperatuur | -40°C tot 120°C |
| Vibratie | 10g,55Hz 2kHz |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Gewicht | 30 g |
Constructie van de siliciumdruksensor:
| Output | Kracht | Output |
| 0.5·4.5V | 5VDC | 3 draad |
| Besteltips |
1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
| bedrijf |
| V&A |
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten aanpassen aan specifieke behoeften.
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
.
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
