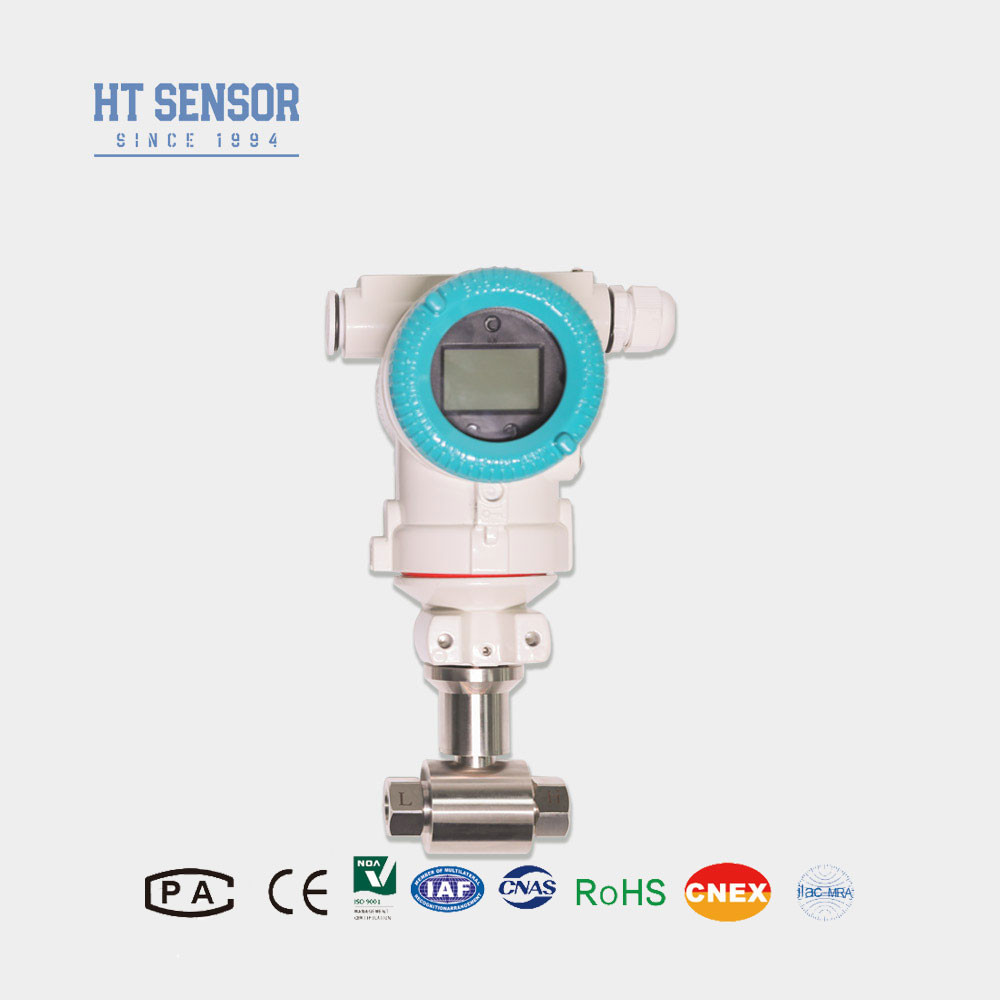

HT-sensor Liquid Differential Pressure Transmitter Roestvrij staal differentialsensor met DIN-transmitter
Product Details
| Modellen: | BP93420D-III | Bereik: | 0-10kpa~2Mpa |
|---|---|---|---|
| Vermogen: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA enzovoort |
| Materiaal: | Roestvrij staal | Draad: | OEM's van mannen en vrouwen |
| Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
| Werktemperatuur: | 10-70℃ | Verbinding: | Big DIN of OEM |
| Markeren |
DIN Liquid Differential Pressure Transmitter,Liquid Differential Pressure Transmitter van roestvrij staal |
||
Product Description

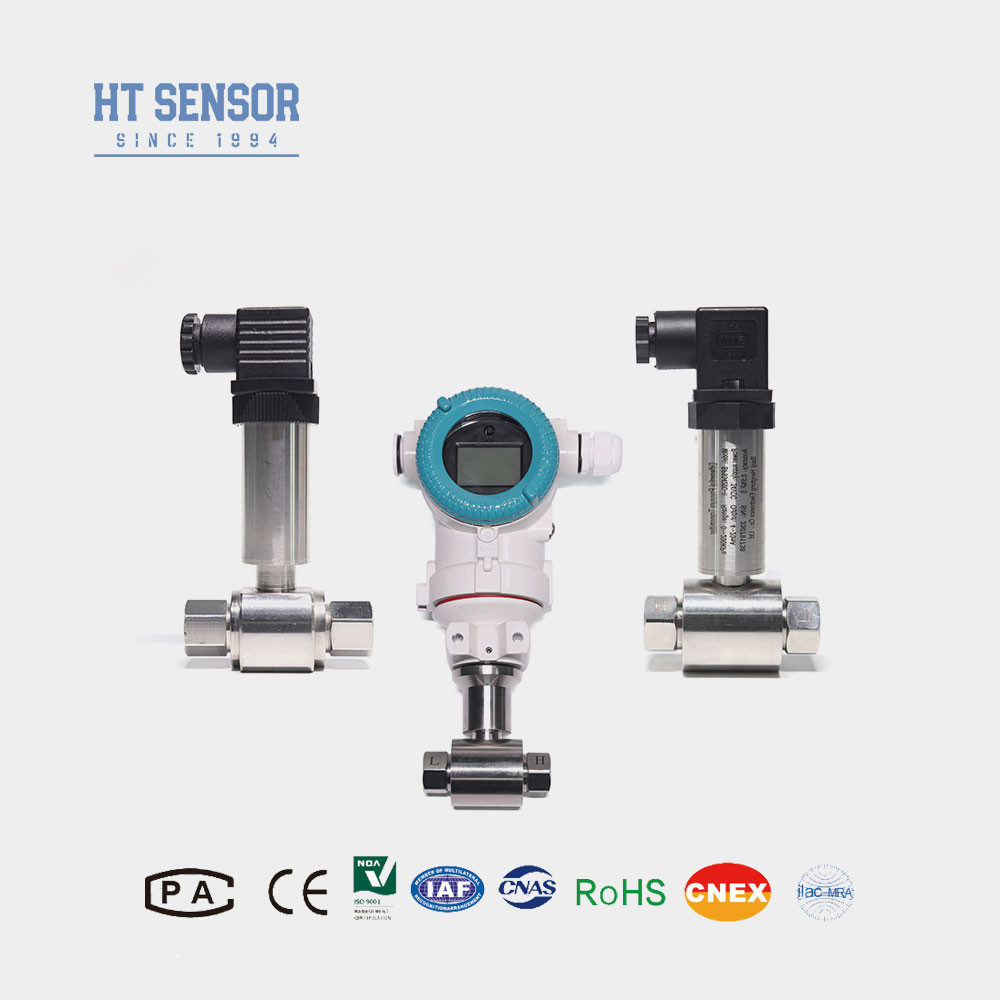

HT Sensor Liquid Differential Pressure Transmitter Roestvrij staal Differential Sensor met DIN
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
De BP93420DII-differentialdrukzender maakt gebruik van een diffuse silicium piezoresistieve sensor.Wanneer het drukverschil van het gemeten medium zich aan beide zijden van de sensor op het gegolfde membraan bevindt, heeft het signaaluitgang door de Wheatstone-brug van de sensorchip een goede lineaire relatie met het drukverschil, en het drukverschil kan nauwkeurig worden gemeten.Het is geschikt voor het meten van drukverschillen van verschillende gassen en vloeistoffen in oliepijpleidingenDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de tenuitvoerlegging van de richtlijnen van de Raad betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing.
Productkenmerkenvan een differentialdruktransmitter::
- De zender heeft een roestvrij staalconstructie, een compacte structuur en een gemakkelijke installatie.
- Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
- De elektrische interface kan een externe of directe aansluiting zijn.
Toepassingenvan een differentialdruktransmitter::
- 1Geschikt voor het meten van de drukverschillen van verschillende gassen of vloeistoffen in pijpleidingen in de petroleum-, chemische, elektrische energie, hydrologie en andere industrieën.
- 2Gebruikt in industriële veldprocescontrole.
- 3- Differentiële drukmeting in buizen en ovens.Eers
| Prestatieparametersvan een differentialdruktransmitter: | |
|---|---|
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltipsvan een differentialdruktransmitter: |
1Bij het selecteren van het product moet u ervoor zorgen dat het meetmedium compatibel is met de met het product in contact komende onderdelen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te installeren.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| Bestelgidsvan een differentialdruktransmitter: | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
