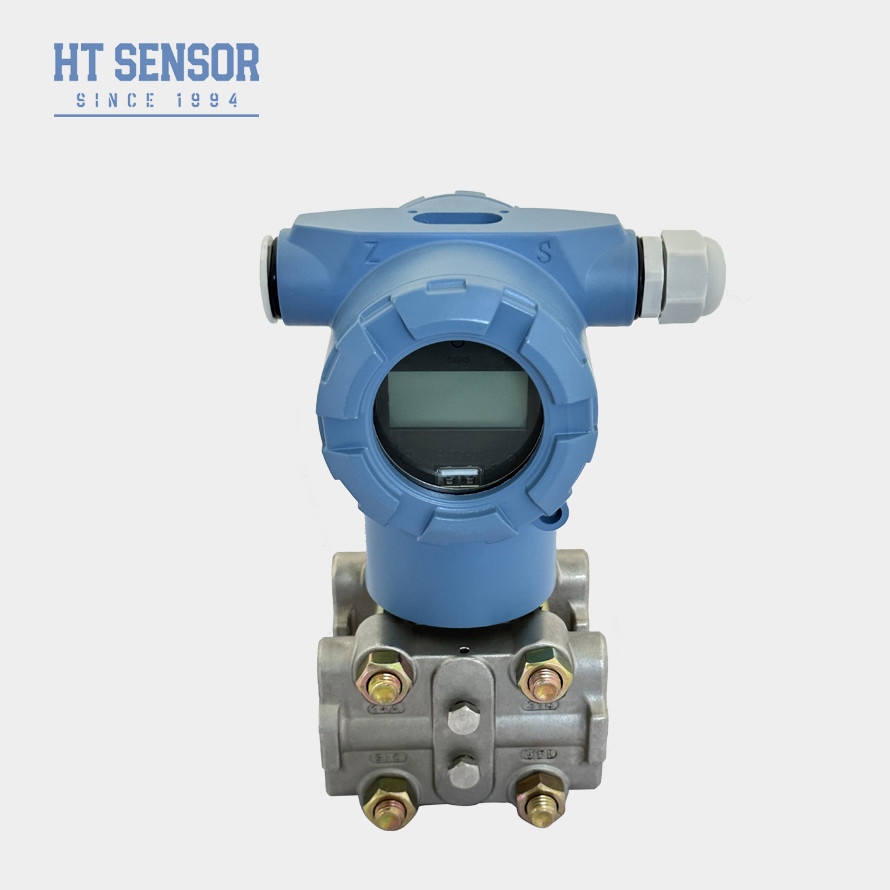

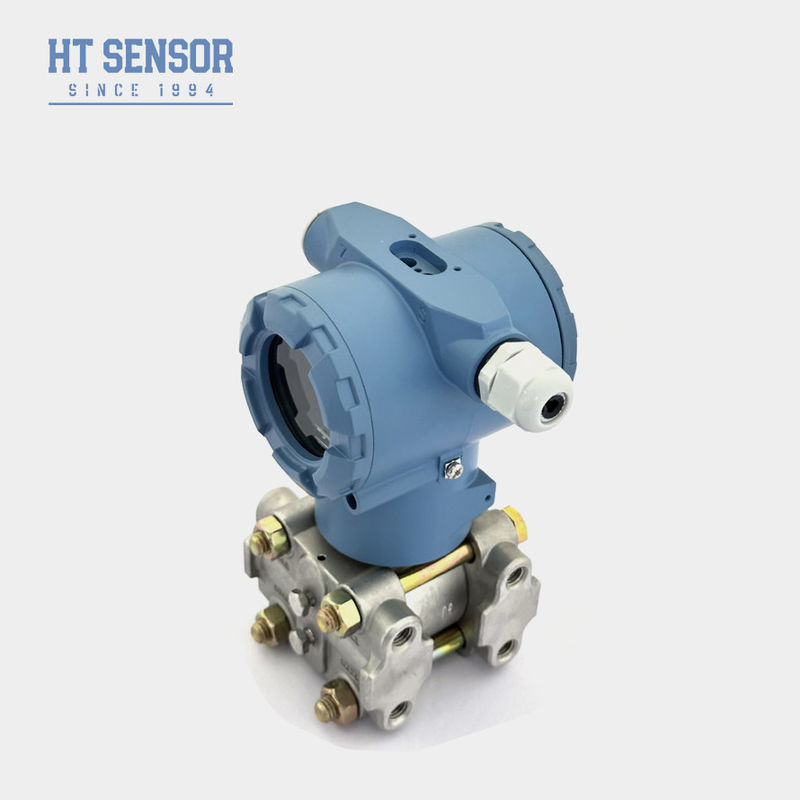

4-20mA met HART-differentiële druktransmitter capacitieve indicator niveau sensor transducer
Product Details
| Modelnummer: | HT3351 | Voeding: | 15~42VDC |
|---|---|---|---|
| Gewicht: | 3.6kg | Stabiliteit: | +-0,2% F.S./jaar |
| Druktype: | Differentiële druk | Specificatie: | 500pa~2000kpa |
| Type: | Capacitatieve drukdifferentialsensor | Metingsmedium: | Gas en vloeistof |
| nauwkeurigheidsgraad: | 00,1% | IP Rating: | IP65 |
| Markeren |
20mA differentiële Drukzender,differentiële drukomvormer,capacitieve indicator sensor differentiaaldruktransmitter |
||
Product Description
Inleiding van capacitieve differentialdrukzender:
HT3351 capacitieve drukdifferentialsensorzender, het drukverschil of drukverschil om de capaciteitswaarde van de sensor te wijzigen,het resulterende analoge signaal door AD-omzetting, in een digitaal signaal dat naar de microprocessor wordt verzonden.het uitgangsdigitale signaal wordt na omzetting van digitaal naar analoog naar het huidige besturingscircuit verzonden, en omgezet in 4 ~ 20mA analoge stroomsignaaluitgang.
Productkenmerkenvan een capacitieve differentialdrukzender:
1De zender heeft een roestvrij staalconstructie, compacte structuur en een gemakkelijke installatie.
2Na strikte temperatuurscompensatie en verouderingsscreening, om een stabiele en betrouwbare prestatie te garanderen.
3De elektrische interface kan worden aangesloten of direct aangesloten.
Toepassingenvan een capacitieve differentialdrukzender:
1Geschikt voor het meten van de drukverschillen van verschillende gassen of vloeistoffen in pijpleidingen in de petroleum-, chemische, elektrische energie, hydrologie en andere industrieën.
2- Pijp- en kamerdrukmeting.
Bereik:
| Output | Analoog uitslag: twee 4-20mADC-draden |
| Digitale uitgang: twee 4-20mADC-draden en een variabel digitaal signaal dat op elkaar overlapt, in overeenstemming met HART | |
| Stroomvoorziening | voedingsspanning 12,5-45VDC |
| Beperkte belasting | Maximale belastingweerstand Rmax in lus bepaald door de voedingsspanning, zie onderstaande tekening. |
| Communicatieafstand | Max. 1,5 kilometer, multi-adres communicatie kan 15 slimme zenders max verbinden. |
| Afbeelding | 4 digitale display, 5 cijfers LCD display, wijzertype. |
| Explosiebestendige | ExiaIICT5; type ontploffingsbestrijding |
| Nulverschuiving | Kan positieve of negatieve overdracht, maar mag de maximale waarde niet overschrijden |
| Temperatuur | Omgevingstemperatuur -40-85°C(Wanneer LCD wordt gekozen: -20-70°C) |
| Gemiddelde temperatuur | -40 ̊ 104°C |
| Statische druk en eenzijdige overdruk | 3.45KPa (absolute druk) ¥31.2MPa (indicatordruk) |
| Relatieve luchtvochtigheid | 5 ‰ 98% RH |
| Tijd voor de start | minder dan 5 seconden. |
| Verandering van de capaciteit | met een breedte van niet meer dan 50 mm |
| Vochtigheid aanpassen | 0.20 ¢ 25 seconde |
| Alarmerende storing | Als er een storing optreedt, zal automatisme diagnose functie 3,9 of 21,0mA output |
| Configuratiebescherming | Om te voorkomen dat de gegevens willekeurig worden gewijzigd, kan software of beveiligde schakelaar gebruiken om de gegevens te loggen |
Werkingsbeginselvan een capacitieve differentialdrukzender:
Zoals in het werkingsprincipe wordt aangetoond, zal de externe druk of drukverschil een bepaalde verandering in de sensorkapacitante veroorzaken.het wordt omgezet in een frequentiesignaal en naar de microprocessor gestuurdNa de berekeningen door de microprocessor wordt het stroomregelsignaal naar de stroomregelkring gestuurd en omgezet in analoge stroom van 4-20 mA.de microprocessor is verantwoordelijk voor interactie en andere acties (weergave en instelling)De communicatiepoort voor digitale communicatie heeft de speciale poort van ons bedrijf nodig. De HART-module zal de zender HART-communicatie implementeren.
Metingenvan een capacitieve differentialdrukzender:
Meesters van het vloeistofniveau:
Bij het meten van de vloeistofstroom moeten de drukkraan aan de zijkant van de procesleiding worden gebroken om de sedimentatie van drempels te voorkomen.de zender moet naast of onder de drukkraan worden gemonteerd, om te voorkomen dat de luchtbelletjes in de procesleiding worden afgevoerd.
FQA:
Q1: Bent u een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
