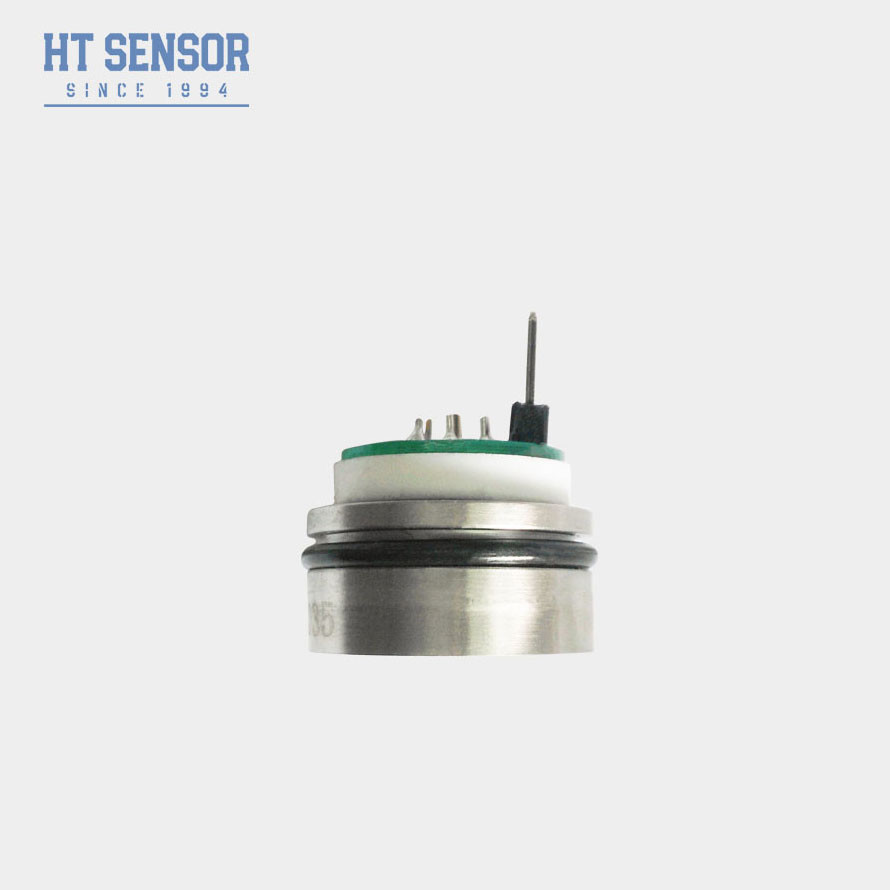

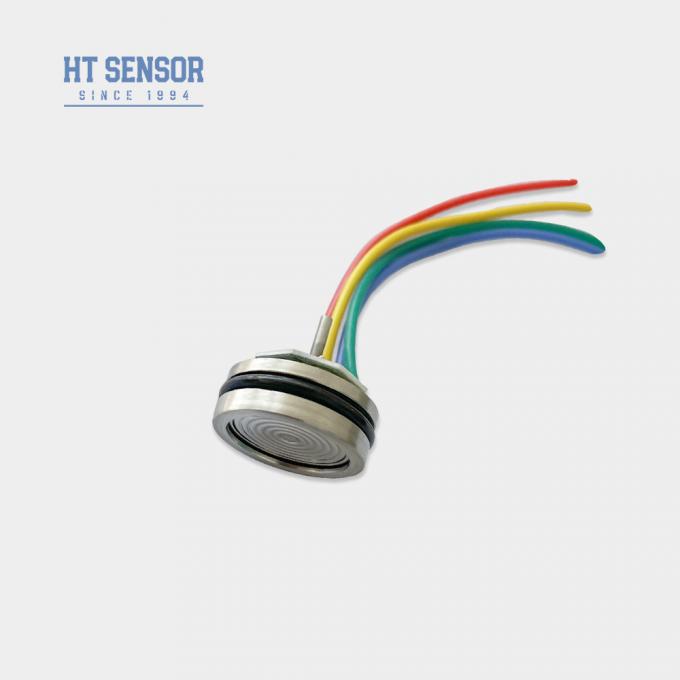

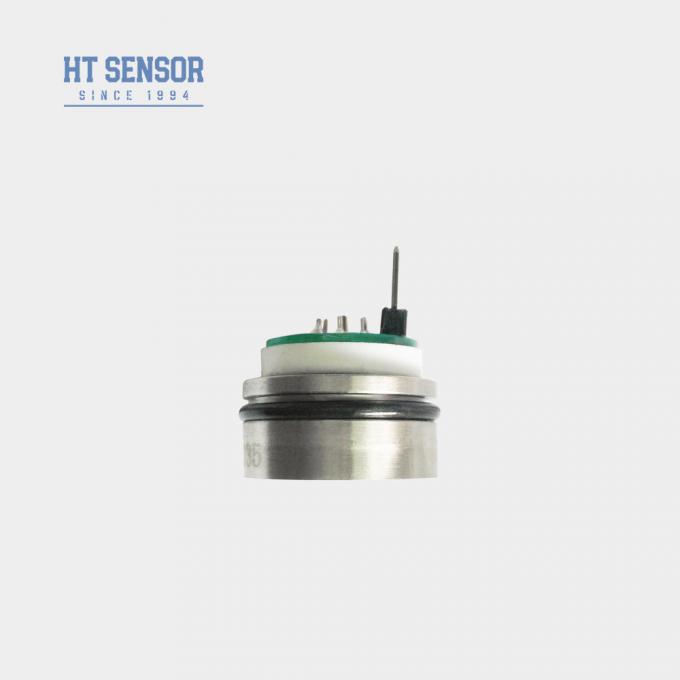

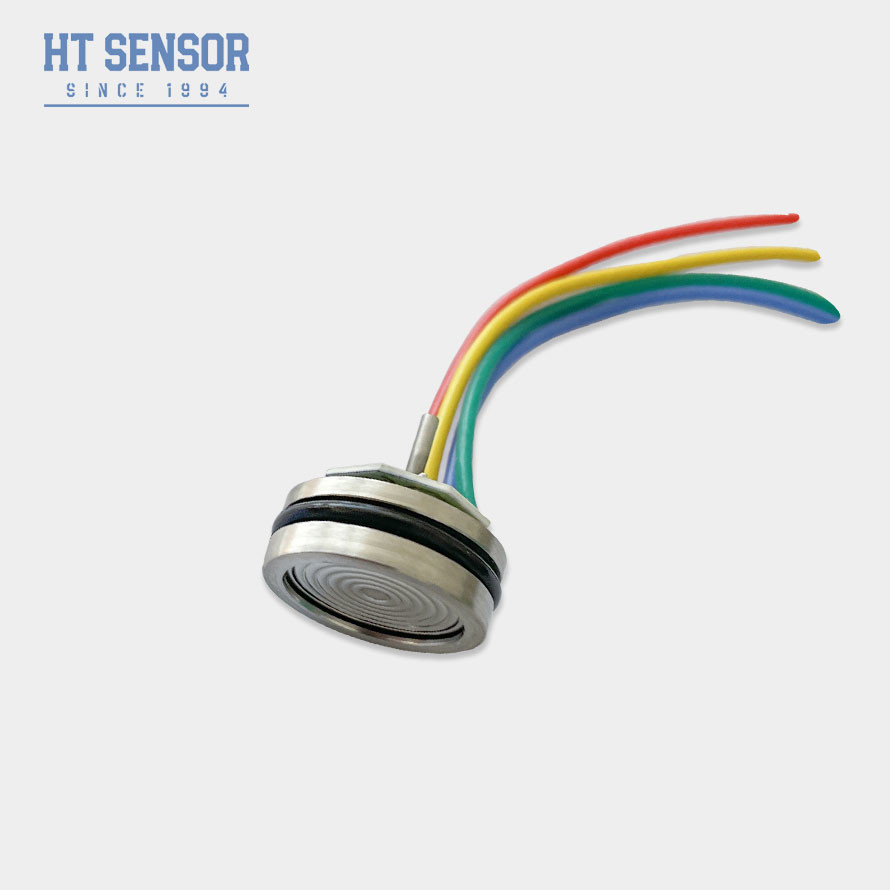

HT26V Silicon Piezoresistive Druk Sensor
Inleiding van de siliciumdruksensor:
HT26V-siliciumdruksensor is een soort piezoresistief type, de kern ervan is de verspreiding van de zeer stabiele siliciumkristalcomponenten.Het drukverschil van het gemeten medium wordt overgebracht naar het siliciumdiafragma via een 316L isolatiediafragma en verzegelde siliconen olie..Aangepaste structuren zijn gemaakt van een conventionele diameter van 19 mm en zijn zeer aangepast, met onderdelen van roestvrij staal verkrijgbaar van slechts 7 mm.5-10 V constante spanningstoevoer, regelmatige output.HT26V-druksensor is uitgerust met o-ringen, gebruikt voor drukdichtheid, handige installatie.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
- Standaardspanningsstroomvoorziening en standaardsignalen.
- Hoge betrouwbaarheid, goede stabiliteit.
- De hoogte is 7 mm, en verschillende structuren kunnen worden aangepast.
Toepassingenmet een breedte van niet meer dan 10 mm,:
- Geschikt voor aardolie, chemie, metallurgie, elektriciteit, hydrologie en andere industriële proceslocaties.
- Gebruikt in de scheeps- en luchtvaartindustrie.
- Geschikt voor hydraulisch en pneumatisch besturingssysteem.
- Gebruikt voor toepassingen op het gebied van procescontrole.
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuurdraad, lintkabel en Pinnenaansluitingen.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: |
| Meetbereik |
Afmeting ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute (A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Verzegeld (S) |
3500KPaS, 7MPaS, 10MPaS |
| |
Type |
Maximaal |
Eenheid |
| Niet-lineariteit |
±0.15 |
±0.3 |
% F.S. |
| Herhaalbaarheid |
0.05 |
0.1 |
% F.S. |
| Hysteresis |
0.05 |
0.1 |
% F.S. |
| Nul Offset-uitvoer |
0 ± 1 |
0 ± 2 |
mV |
| Volledige productie |
≤ 20 KPa |
50 ± 1 |
50 ± 2 |
mV |
| ≥ 35 kPa |
100 ± 1 |
100 ± 2 |
mV |
| Nul Offset Temp. Drift |
≤ 20 KPa |
± 1 |
±2.5 |
% F.S. |
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
| Volledige schaal Temperatuur Drift |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.8 |
± 15 |
% F.S. |
| Gecompenseerde Temp. |
≤ 20 KPa |
0 tot 50 |
oC |
| ≥ 35 kPa |
0 tot 70 |
oC |
| Werktemperatuur |
-20 tot 80 |
oC |
| Bergingstemperatuur |
-40 tot 125 |
oC |
| Toegestane overbelasting |
3 keer de volledige schaal |
|
| Breukdruk |
5x de volledige schaal |
|
| Langetermijnstabiliteit |
0.2 % |
F.S./jaar |
| Materiaal van het diafragma |
316L |
|
| Isolatieweerstand |
≥ 200MΩ 100VDC |
|
| Vibratie |
Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz |
|
| Schok |
100 g, 11 ms |
|
| Reactietijd |
≤ 1 ms |
|
| O-ring zegel |
met een gewicht van niet meer dan 50 g/m2 |
|
| Volledig medium |
Siliciumolie |
|
| Gewicht |
~ 25 g |
|
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10V en omgevingstemperatuur van 25oC |

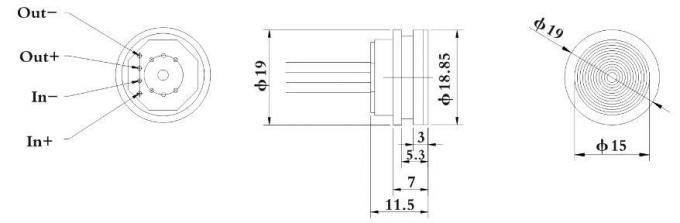

| Ontwerp van de structuur |
Drukbuis
< 3,5 MPaS |
 |
Normaal
≥ 3,5 MPaS
< 40 MPaS |
 |

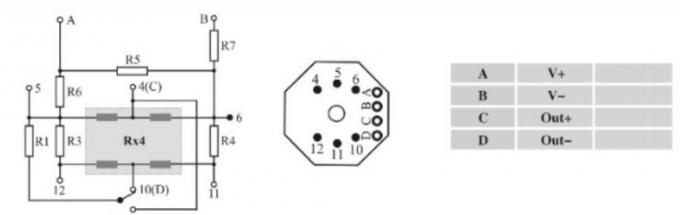

| Elektrische aansluiting en compensatie |
|
1Bij de montage dient aandacht te worden besteed aan de coördinatie van de kerngrootte en de zendkas om de nodige dichtheid te bereiken.
2. Zorg tijdens de montage van de schelp ervoor dat deze verticaal is uitgelijnd en oefen gelijkmatig druk uit om te voorkomen dat de compensatieplaat vastzit of beschadigd raakt.
3Indien het te testen medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4- Vermijd het drukken op het sensordiafragma met je handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5De drukpoort van de drukkern van de meter moet open staan voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de drukkern van de meter binnendringen.
6Indien de pin veranderd is, raadpleeg dan het etiket dat u daadwerkelijk bij u draagt.
7- Aanpasbaar, neem contact op met de business manager om te onderhandelen.
1.V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2.V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3.V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.
4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5.V: Hoe zijn de prijzen van de producten?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.
6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
