Name: HT19 Diffusie Siliciumdiafragma Druksensor 316L Niveausensor van roestvrij staal
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Materiaal:	316L roestvrij staal	Min bereik:	10 kPa
Max Range:	60MPa	Aanbod:	minder dan 2 mA (typische waarde 0,4-1,5 mA)
Output:	mv-signaal (0-80mv)	verkiesbaar:	Vier-kleur siliconedraad
Model:	HT19	Hoog:	12 mm /15 mm
Markeren:	Difusie Siliciumdiafragma druk sensor , 316L HT19 Druksensor , 316L niveausensor van roestvrij staal

Productomschrijving

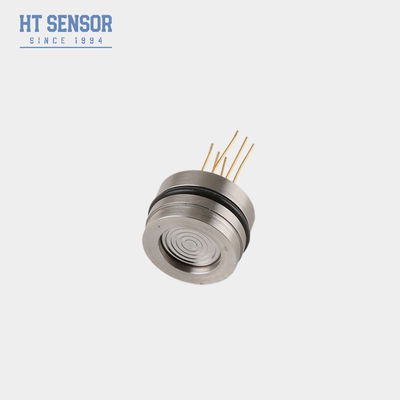

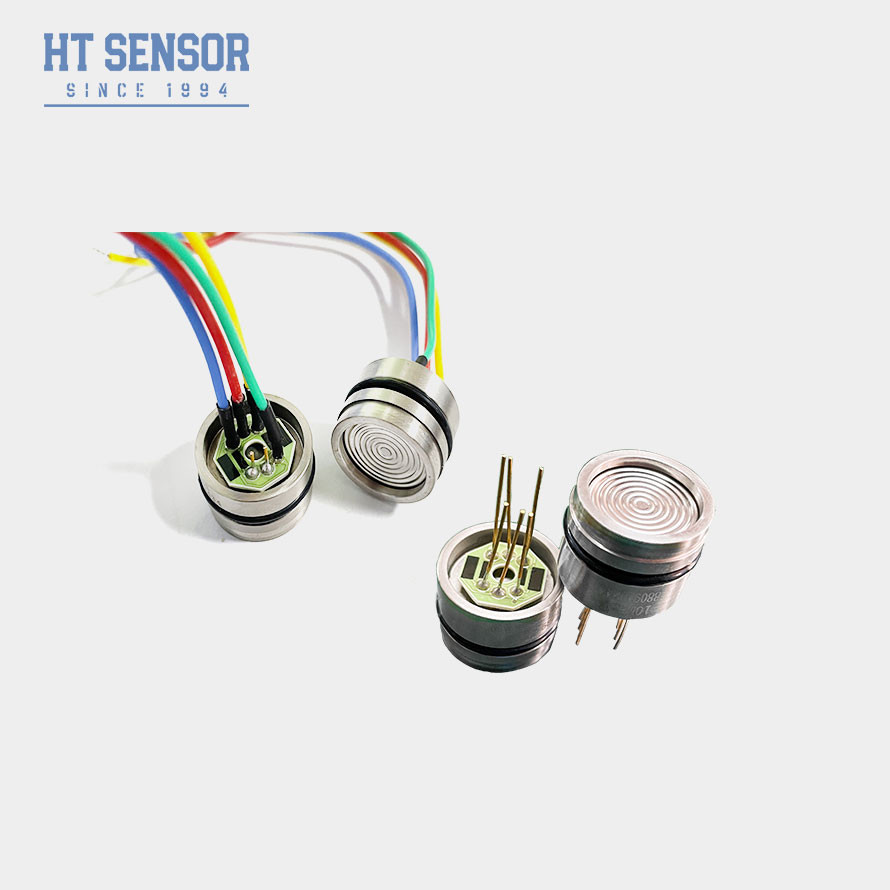

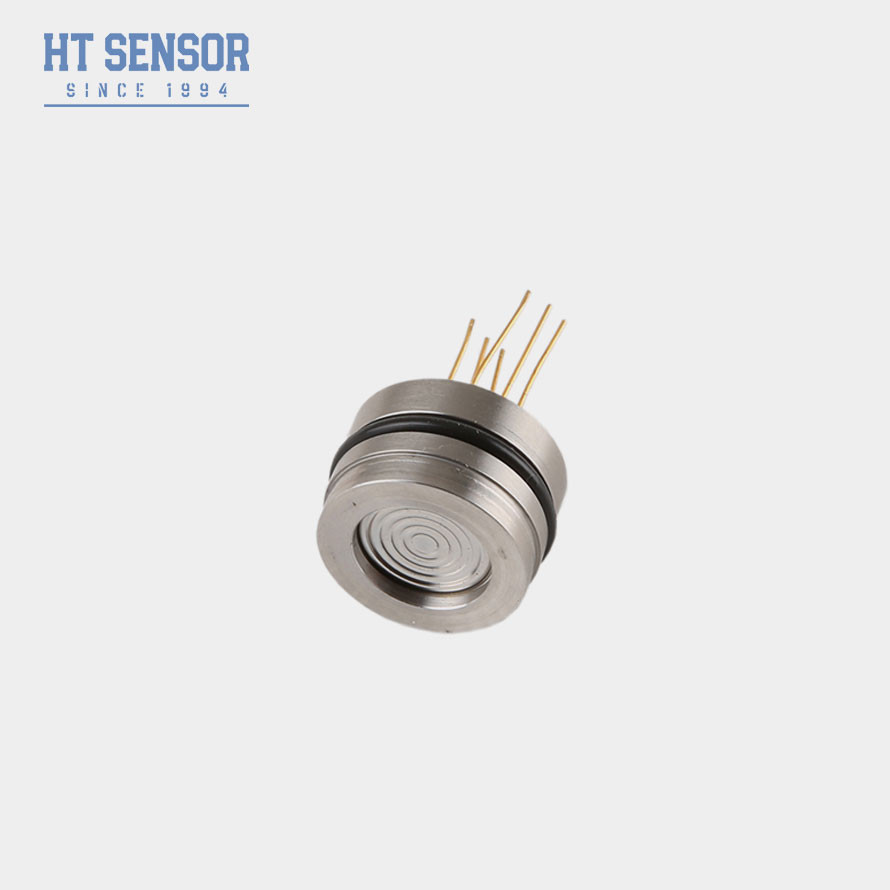

HT19 Diffusie Siliciumdiafragma Druksensor 316L Niveausensor van roestvrij staal

HT19 PiezoresistiefSiliciumDruksensor

Invoering van een 15 mm siliciumdruksensor:

HT19 piezoresistieve siliciumdruksensor.Het sensorenpakket gebruikt siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementHet piezoresistieve effect van diffus silicium werd gebruikt om de lucht-vloeistofdruk te meten.Het is de meest gebruikte silicium sensor om de druk te meten en de prijs is ook goedkoper dan andere soorten.

Productkenmerkenmet een diameter van niet meer dan 10 mm,:

Breed meetbereik: 0 ~ 10 kpa ~ 60 mpa.
Silicon piezoresistive type sensor.
Full316LSS, geheel van titanium of Hastelloy membraan.
O-ring zegel.
Hoge precisie en goede stabiliteit.

Toepassingenmet een diameter van niet meer dan 10 mm,

Meten van de druk van gassen en vloeistoffen die verenigbaar zijn met 316L roestvrij staal.
Olie boren.
De stad is voorzien van water en warmte.
Procesbesturingssysteem.
Luchtvaart- en mariniersinspectie.
Hydraulisch.

Elektrische prestatiesmet een diameter van niet meer dan 10 mm,:

Voorraad:1.5mADC
Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Gemiddeld compatibel: vloeistof, gas compatibel met 316L roestvrij staal

Prestatiespecificatie van siliciumdruk sensor:

Parameters		Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
Parameters		Typisch	Max, ik ben er klaar voor.	Eenheden
Niet-lineaire druk		±0.15	±0.3	% F.S.
Drukherhaalbaarheid en hysteresis		0.02	0.05	% F.S.
Nul uitslag		0 ± 1	0 ± 2	mV
Span-uitgang	≤ 20 KPa	50 ± 10	50 ± 30	mV
Span-uitgang	≥ 35 KPa	100 ± 10	100 ± 30	mV
Temperatuurfout-nul	≤ 20 KPa	± 1	±2	% F.S.
Temperatuurfout-nul	≥ 35 KPa	±0.5	± 1	% F.S.
Temperatuurfout-span	≤ 20 KPa	± 1	±2	% F.S.
Temperatuurfout-span	≥ 35 KPa	±0.5	± 1	% F.S.
Bewijsdruk		3x Nominale bereik of 120 MPa, indien deze kleiner is		- Het is...
Werktemperatuurbereik		-20 tot 80		°C
Gecompenseerd temperatuurbereik		0~70, 0~50 ((bereik≤20KPa)		°C
Temperatuurbereik voor opslag		-40 tot 125		°C

Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C

Afmeting

HT19 Diffusie Siliciumdiafragma Druksensor 316L Niveausensor van roestvrij staal 0

HT19 Diffusie Siliciumdiafragma Druksensor 316L Niveausensor van roestvrij staal 1

Besteltips

1Bij de montage dient aandacht te worden besteed aan de coördinatie van de kerngrootte en de zendkas om de vereiste luchtdichtheid te bereiken.
2. Zorg tijdens de montage van de schelp ervoor dat deze verticaal is uitgelijnd en oefen gelijkmatig druk uit om te voorkomen dat de compensatieplaat vastzit of beschadigd raakt.
3Indien het te testen medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4- Vermijd het drukken op het sensordiafragma met je handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5De drukpoort van de drukkern van de meter moet open staan voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de drukkern van de meter binnendringen.
6Indien de pin veranderd is, zie dan het eigenlijke verzendetiket.

HT19 Diffusie Siliciumdiafragma Druksensor 316L Niveausensor van roestvrij staal 2

HT19 Diffusie Siliciumdiafragma Druksensor 316L Niveausensor van roestvrij staal 3

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT19

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks/maand
