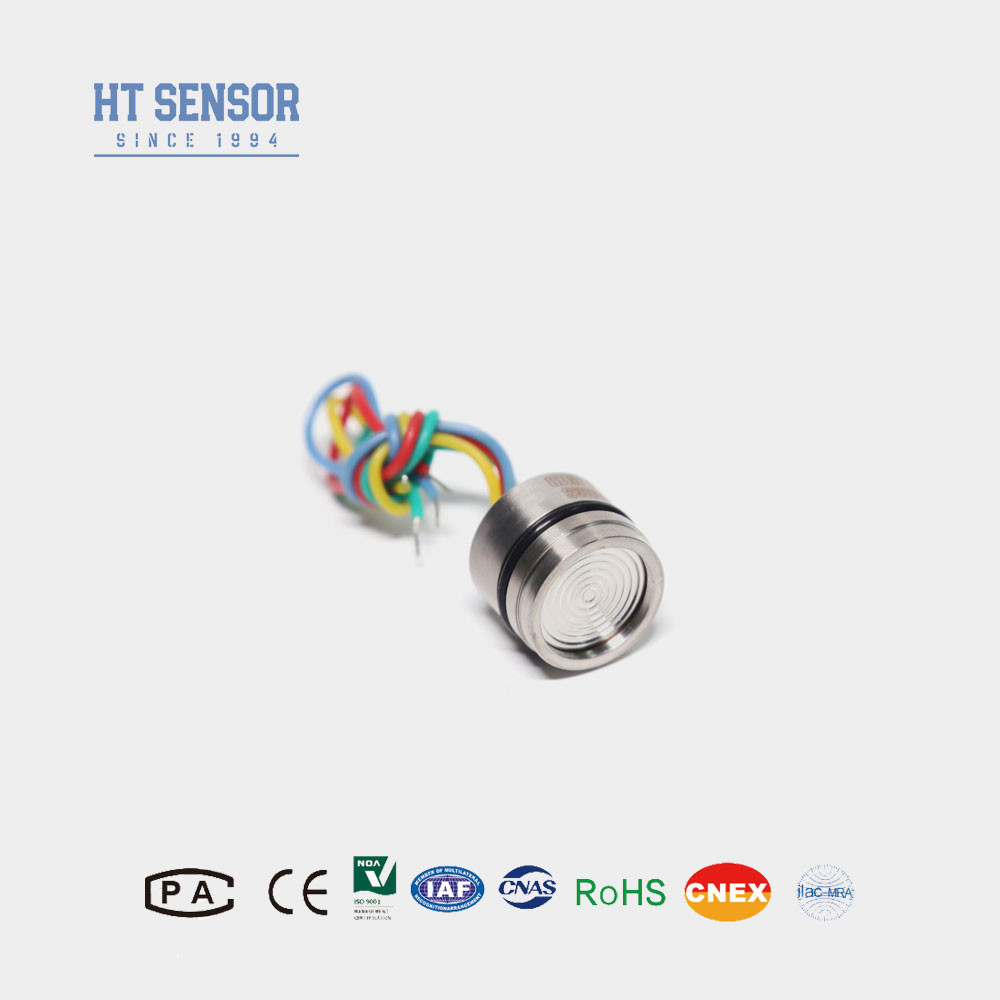

HT19F Diafragma Silicium Druk Sensor Cell Piezoresistive Sensor Roestvrij staal
Product Details
| Materiaal: | 316L | Min bereik: | 10 kPa |
|---|---|---|---|
| Maximaal bereik: | 60MPa | Levering: | 1,5 ma |

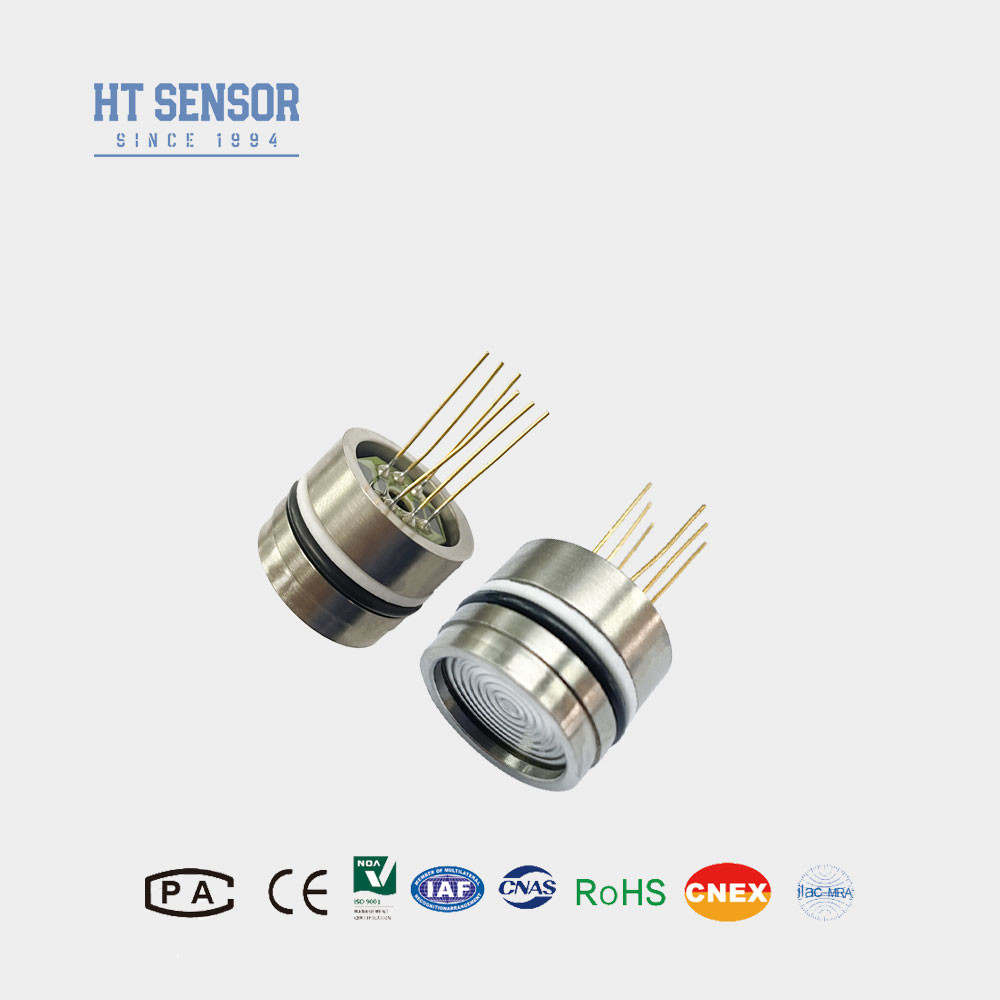

| Uitvoer: | 100mv+-30mv | verkiesbaar: | vierkleurige siliconen draad of vergulde pin |
| Model: | HT19 | Hoog: | 12 mm |
| Olie: | diffusiesilicium | Draad: | NEE |
| Markeren |
Piezoresistieve diafragma siliciumdruk sensor,Stainless Steel Diaphragm Silicium Druk sensor,Cell Piezoresistive Sensor |
||
Product Description
HT19F Piafragma Silicium Druksensor Cell Piezoresistive Sensor vervaardiging
HT19F SiliciumdrukSensor
Inleiding van de siliciumdruksensor:
HT19F piezoresistieve siliciumdruksensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensorelement.Inkapseling van de sensor met behulp van siliconen olie onder druk van het diafragma van 316 l roestvrij staal naar het sensorelement.Piezoresistive druksensor met behulp van internationale geavanceerde hoge stabiliteit, hoge precisie silicium druk chip, het gebruik van geoptimaliseerde spanningsontwerp van de gesinterde basis, SMT, goud draad binding,scharnieren met een diameter van niet meer dan 20 mm, hoge vacuümcoating, drukcyclusstress eliminatie, hoge temperatuur veroudering, temperatuurcompensatie en andere processen.productie-ervaring en technische innovatie, de producten hebben een uitstekende stabiliteit en prestaties, die door de gebruikers worden erkend.
Productkenmerken vaneen siliconen druksensor:
- Breed meetbereik: 0~10KPa~100Mpa
- met een vermogen van meer dan 10 W
- Full316LSS, voltitanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit.
Toepassingen met een breedte van niet meer dan 10 mm,:
- Meetdruk van gas en vloeistof
- Olie-uitbuiting
- Watervoorziening, warmtevoorziening van de stad
- Procesbesturingssysteem
- Luchtvaart- en scheepvaartinspectie
- Hydraulische druk
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC
Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Gemiddeld compatibel: vloeistof, gas compatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Prestatieparameters: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Werktemperatuur | -20 ¢80 | °C | |||
| Bergingstemperatuur | - 40 ¢ 125 | °C | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | 28 g | ||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25 °C | |||||
Afmeting
NB:
1Tijdens de montage moet u aandacht besteden aan de coördinatie van de kerngrootte en de zendkas om de vereiste luchtdichtheid te bereiken.
2. Zorg ervoor dat de behuizing tijdens het montageproces verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastkomt of beschadigt.
3Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6. Indien de pin verandert, raadpleegt u het etiket van het product.
