HT-IQ Inbouw Sensor Klem Strak Afgedichte Membraan Drukomvormer Siliconen Druksensor
Product Details
| Modelnr.: | HT-IQ | Bereik: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Meetmedium: | AIR en Vloeibare water en olie |
| Dia: | 50.4 mm | Uitvoer: | Analoog 100mv+-30mv |
| Stroom: | 1,5 ma | Type: | Versnellingsdiffuse siliciumdruksensor |
| Materiaal: | 316L roestvrij staal | Draad: | 50.4 mm |
| Markeren |
Clamp Tightly Flush gemonteerde sensor,Clamps Strak afgesloten diafragma drukomvormer,Gezegelde diafragma-flush gemonteerde sensor |
||
Product Description

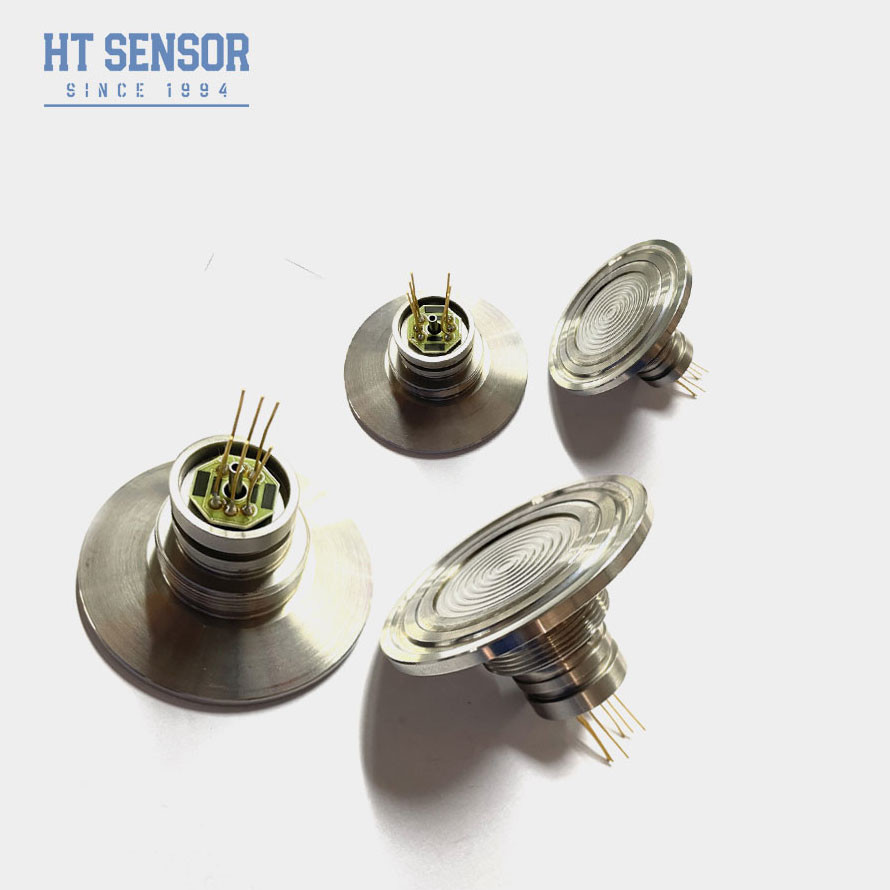

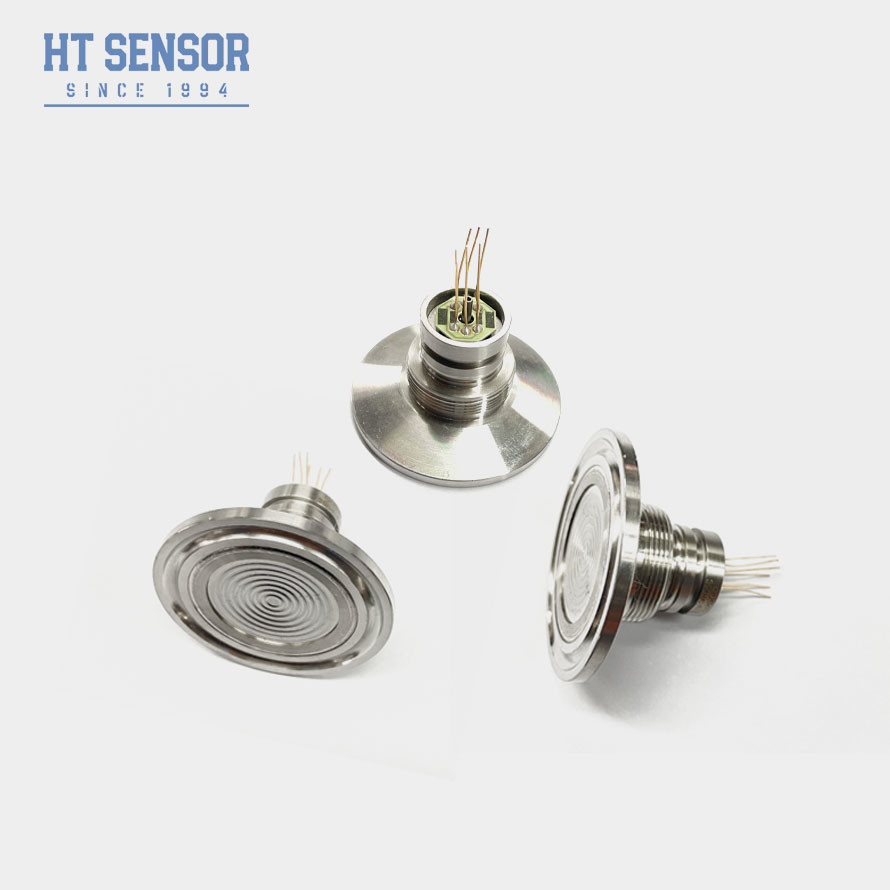

HT-IQ Flush-gemonteerde sensor met klem, strak afgedichte membraandruksensor
HT-IQ PiezoresistiefSiliconen Druksensor
Introductie van flush siliconen druksensor:
HT - IQ druksensor is een soort flush diffusie siliconen membraandruksensor. De klemdruksensor maakt gebruik van wegwerp siliconenolie-vullingstechnologie. Het membraan voelt de druk door siliconenolie die wordt doorgegeven aan de chip, het compensatiecircuit corrigeert het lineaire elektrische signaal van het druksignaal. De kaart is strak afgedicht om schaling, onhygiënische omstandigheden en hechting te voorkomen. Veel gebruikt in de voedings-, medicijn-, wijn- en andere gezondheidsindustrieën, over het algemeen geschikt voor het meten van media die mogelijk verontreinigd zijn. Platte membraanklemstructuur, eenvoudige installatie en demontage, gemakkelijk schoon te maken.
Product Kenmerkenvan flush siliconen druksensor:
- Geavanceerde technologie en 316L roestvrijstalen behuizing.
- Temperatuurcompensatie en nulcorrectie door dikke-filmcircuit.
- Uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit.
- Spoelmembraanstructuur voor eenvoudige reiniging.
- Voeding: ≤2mA DC (Typisch 1.5mA DC)
- Ingangsimpedantie : 2.5KΩ~6KΩ
- Uitgangsimpedantie: 2.5KΩ~6KΩ
- Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuurdraden.
| Prestatieparametersvan flush gediffundeerde siliconen druksensor: | |||||
| Meetbereik | Gauge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Afdicht(S) | 3500KPaS | ||||
| Typ | Max | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | %F.S | ||
| Herhaalbaarheid | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| Nulpuntsignaal | 0±1 | 0±2 | mV | ||
| Volledige schaal output | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Nulpuntstemperatuur Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Volledige schaal temperatuur Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Gecompenseerde temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Bedrijfstemperatuur | -20~80 | ºC | |||
| Opslagtemperatuur | -40~125 | ºC | |||
| Toelaatbare overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Barstdruk | 5X de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S/Jaar | |||
| Membraanmateriaal | 316L | ||||
| Isolatieweerstand | ≥200MΩ 100VDC | ||||
| Trillingen | Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz | ||||
| Schok | 100g,11ms | ||||
| Reactietijd | ≤1ms | ||||
| O-ring afdichting | Nitrile rubber of Fluoro rubber | ||||
| Vullingmedium | Siliconenolie | ||||
| Gewicht | ~200g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1.5mA @25°C | |||||
| Omtreksconstructie | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Selectievoorbeelden |
| Besteltips |
2. Zorg er tijdens het montageproces van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het te testen medium niet compatibel is met het kernmembraan en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensormembraan met handen of scherpe voorwerpen om vervorming of perforatie van het membraan en beschadiging van de kern te voorkomen.
5. Houd de drukaansluiting van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve media in de negatieve drukkamer van de meetkern komen.
6. Raadpleeg het label op het daadwerkelijke product als er wijzigingen zijn in de pin.
