Modellen: | BP93420D-IIIA | Bereik: | 0-10kpa~2Mpa |
---|---|---|---|
Kracht: | 24VDC | Output: | 4-20mA |
Materiaal: | Roestvrij staal | Draad: | mannetje en vrouwtje |
Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
Werktemperatuur: | 0-60°C | Verbinding: | 3051A |
Markeren: | Transmitter voor het verschil in drukniveau van roestvrij staal,Explosiebestendige Differentiële Drukzender,Differentialdruktransmitter met display |

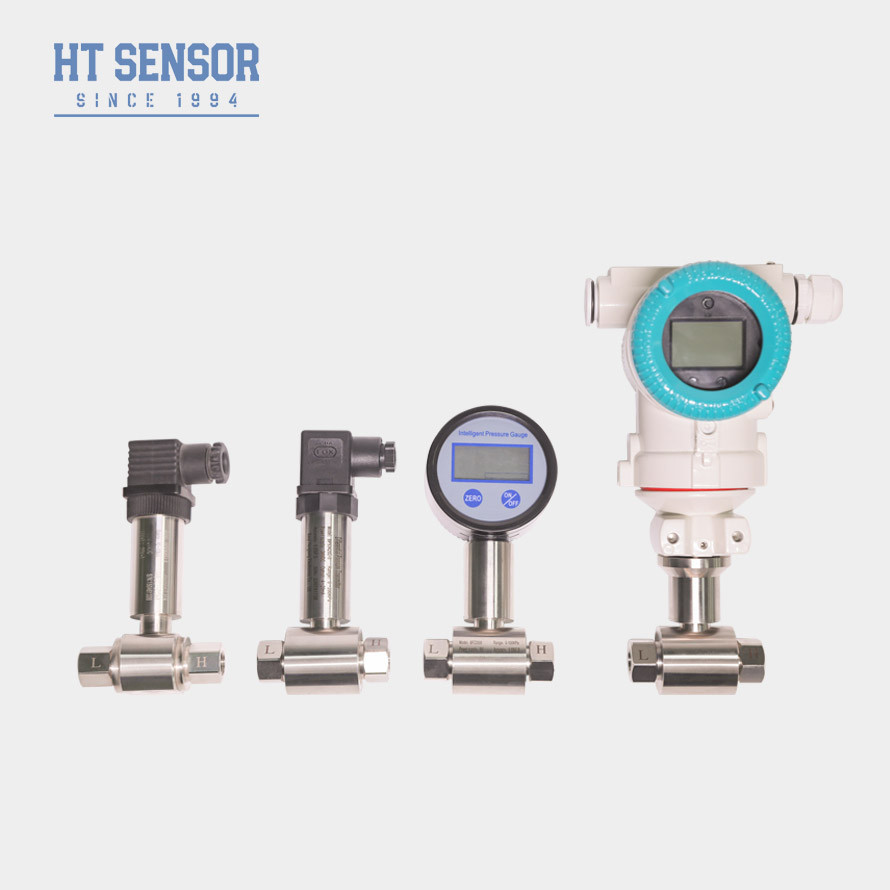

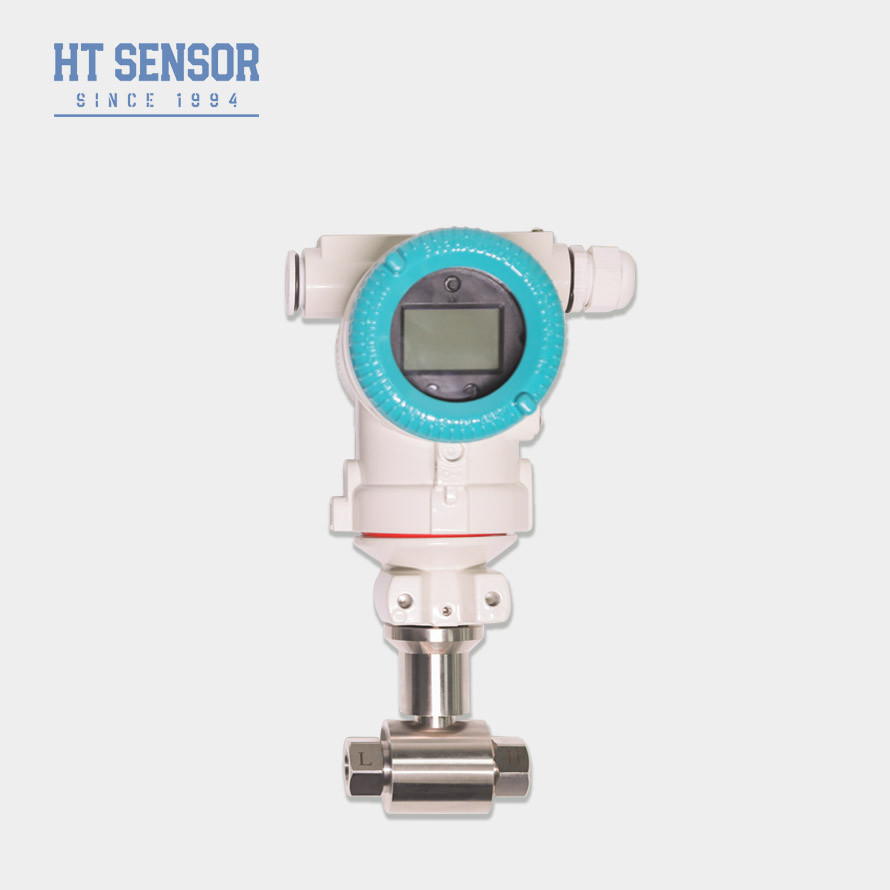

BP93420D-IIIA Differentiële drukzender met display EX Proof Sensor
BP93420DIII.DdifferentiëlePverlengingTransmitter
Invoering van een differentialdruksensor:
BP93420-IIIA-differentialdrukzender is ontworpen voor industriële toepassingen om de differentialdrukwaarden van vloeistoffen of gassen te meten.intrinsiek veilig, stof intrinsiek veilig, vlamwerend, vlamwerend stof type, en kan ook kiezen HART protocol communicatie, kosteneffectief.
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
Toepassingenmet een diameter van niet meer dan 10 mm,:
Prestatieparametersmet een diameter van niet meer dan 10 mm, | |
---|---|
Meetbereik | 0-10KPa......~2MPa |
Druktype | Differentiële druk |
Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
Nultemperatuurverschuiving | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
Span Temperatuur Drift | ±0,01%FS/°C ((>100KPa), ±0,02%FS/°C (≤100Kpa) |
Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Werktemperatuur | -30°C tot 80°C |
Bergingstemperatuur | -40°C tot 100°C |
Vibratie | 10g,55Hz 2kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,45 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
---|---|---|
4·20 mA | 12 ̊30VDC | 2/3/4 draad |
010/20mA |
3 draad |
|
0/1 ¢5V | ||
0.5·4.5V | 5VDC |
Besteltipsmet een diameter van niet meer dan 10 mm, |
1Bij het selecteren van het product dient u ervoor te zorgen dat het gemeten medium compatibel is met de met het product in contact komende delen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te installeren.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
Bestelgidsmet een diameter van niet meer dan 10 mm, | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
DII | Differentiële druktransmitter | |||||||
Meetbereik | 0-10KPa......~2MPa | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20×1,5 Man | |||||||
J2 | G1/2 Man | |||||||
J3 | G1/4 Man | |||||||
J4 | 1/2 NPT Man | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | andere | |||||||
Code | Druktype | |||||||
D | Differentiële druk |
