Koperen buis siliconen druksensor gasdrukmetsensor voor lucht of gas
Product Details
| Modelnr.: | HT12 | Threadtype: | TO8 |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Het meetmedium: | Gaslucht |
| Bereik: | 0-10kpa~1000kpa | Uitvoer: | Analoog signaal |
| Stroom: | 1,5 ma | Hs-code: | 9026209090 |
| Voor: | Diffuse siliciumdrukzender | Maatwerk: | Beschikbaar voor OEM en ODM |
| Markeren |
1.5mA siliconen druksensor,Koperen buis silicium piezoresistieve druk sensor,10 KPa gasdrukmetingssensor |
||
Product Description

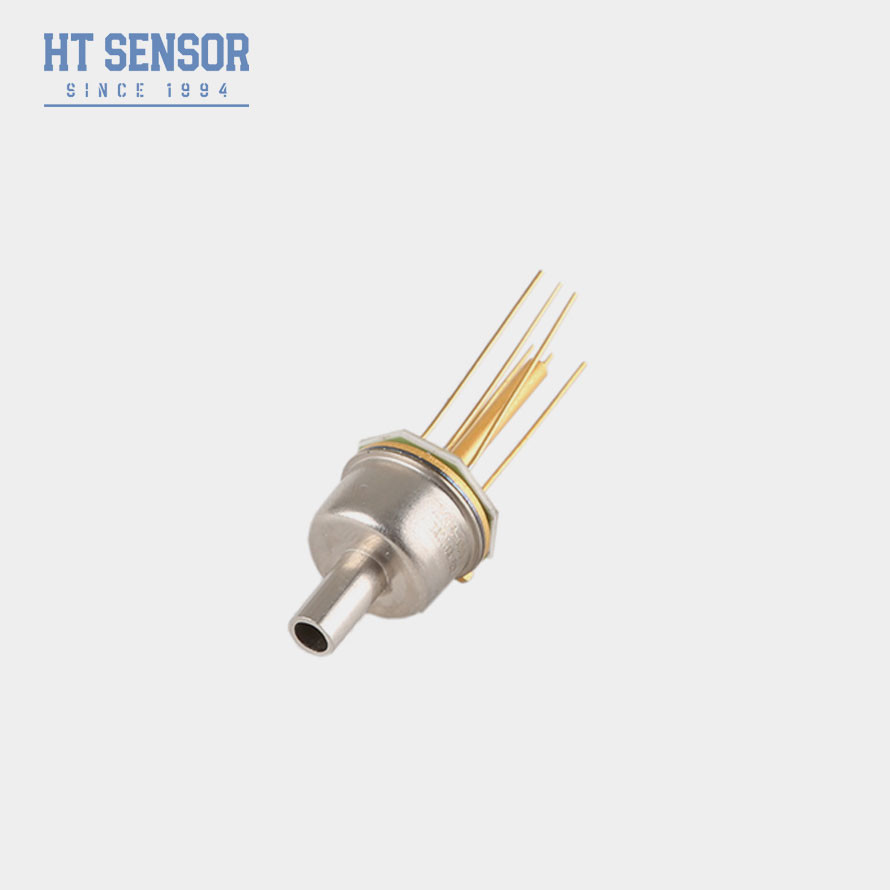

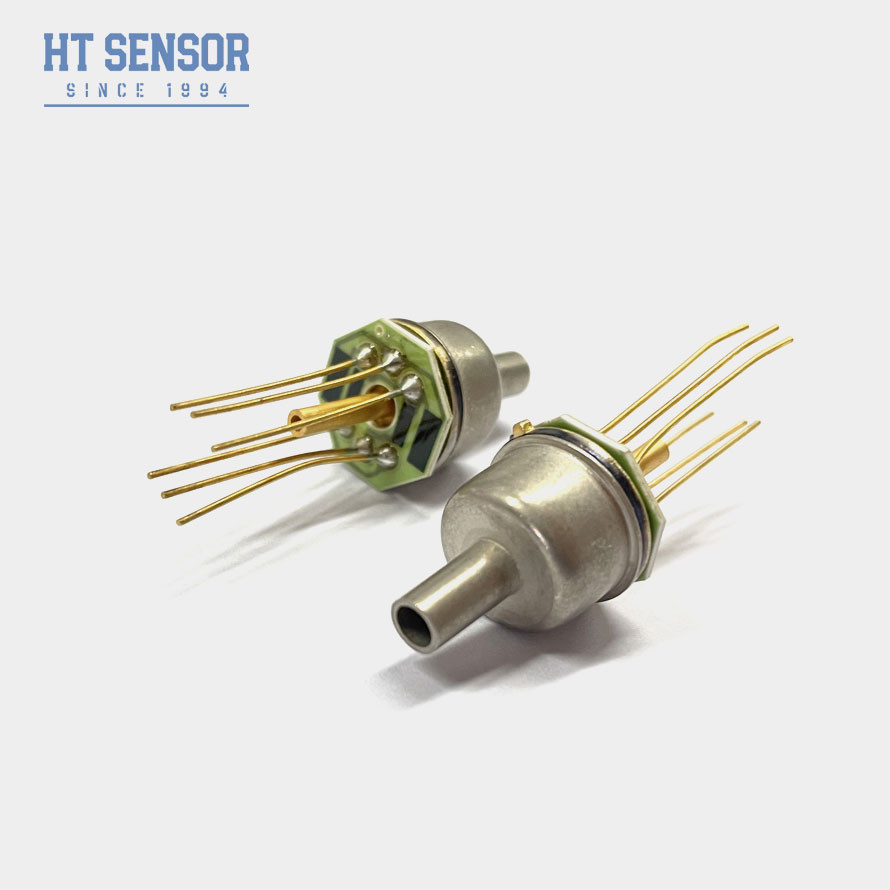

Koperbuis Siliciumdruk sensor Gasdrukmetingssensor
HT12 silicium piezoresistieve druk sensor is een zeer stabiel diffusie silicium element verpakt in geavanceerde TO8 verpakking technologie.De niet-olie gevulde kern voorkomt de profielfout en verbetert de stabiliteit van het kleine bereik aanzienlijkDaarom heeft het een goed effect op de meting van droge niet-corrosieve gasdruk.
Productkenmerken van de siliciumdruksensor:
- Het meetbereik is breed van 0 tot 10 KPa tot 2 MPa.
- Hoge betrouwbaarheid, goede stabiliteit.
- TO8 inkapselingstechnologie.
- Toepassingen in de lucht- en ruimtevaart.
Toepassingenmet een breedte van niet meer dan 10 mm,:
- De druk van droog, niet-corrosief gas werd gemeten.
- Het pneumatisch besturingssysteemMedische toepassingen van de biomedische techniek.
- HVAC-controles.
- Lucht- en ruimtevaart met betrekking tot het doel van het experiment.
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | ||||||
| Ontwerp van de structuur | |
| Afmeting | |
| Elektrische aansluiting en compensatie |
|
|
| Besteltips |
3Indien het testmedium onverenigbaar is met de chip en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd het drukken op de binnenkant van de sensor met handen of scherpe voorwerpen om vervorming of doorbooringen van het middenvlies en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6Als een pin verandert, raadpleeg dan het etiket op de kerndraad.
