BP93420I Druktransmittersensor van roestvrij staal Druksensor van 0,5 tot 4,5 VDC
Product Details
| Model-NR.: | BP93420-I | Stroom: | 5VDC /24VDC |
|---|---|---|---|
| Uitvoer: | 0.5-4.5VDC /4-20mA /0-10VDC enzovoort | Langetermijnstabiliteit: | +-0,15%F.S/Jar (Type) |
| Materiaal behuizing: | 316L. of 304SS | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Handelsmerk: | HTsensor | Kabel: | zonder |
| Nauwkeurigheidsgraad: | 00,5%, 0,25% | Drukbereik: | -100kpa~0a...100MPa |
| Markeren |
316L-druksensor van roestvrij staal,Druksomvormer van roestvrij staal 4,5 VDC |
||
Product Description

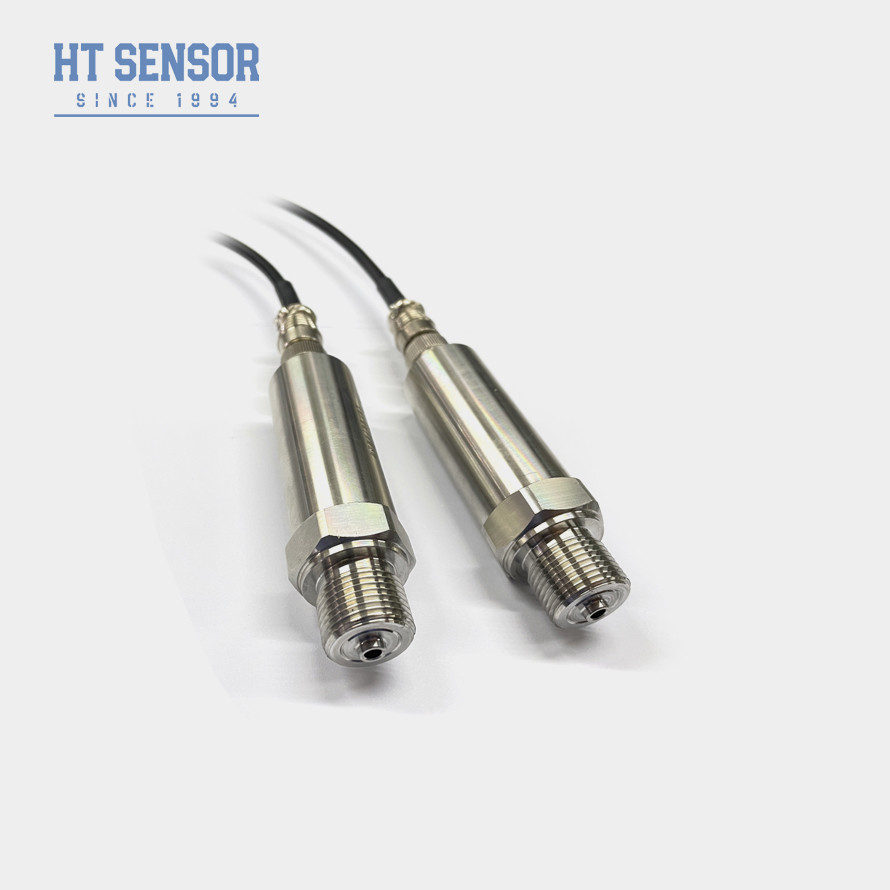

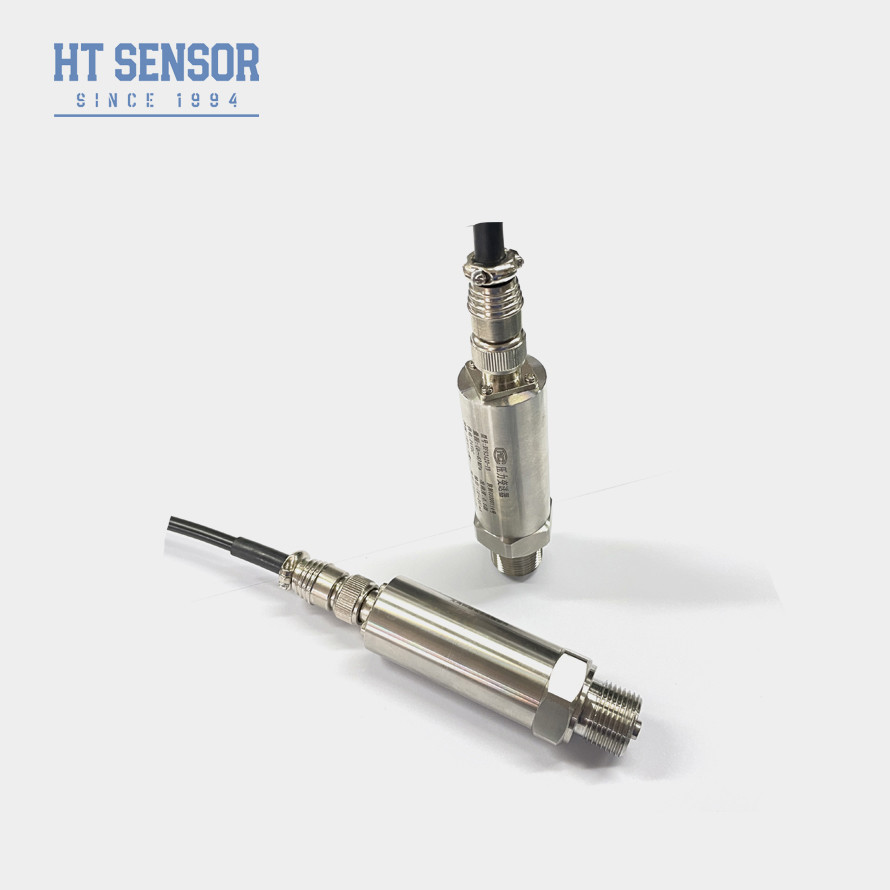

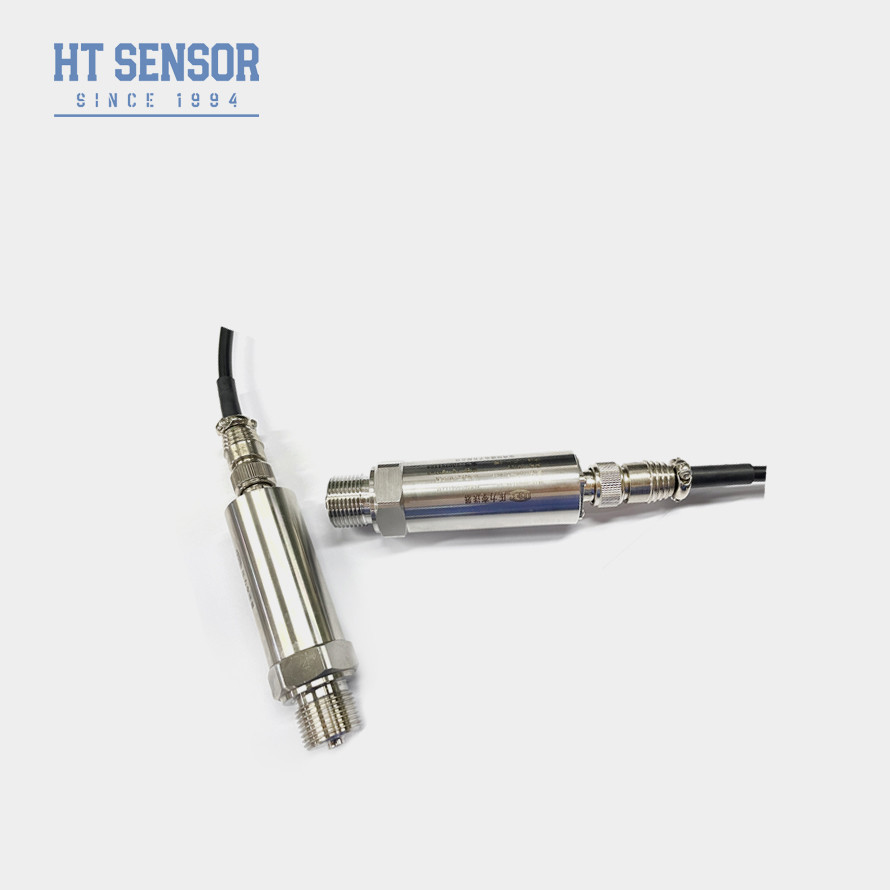

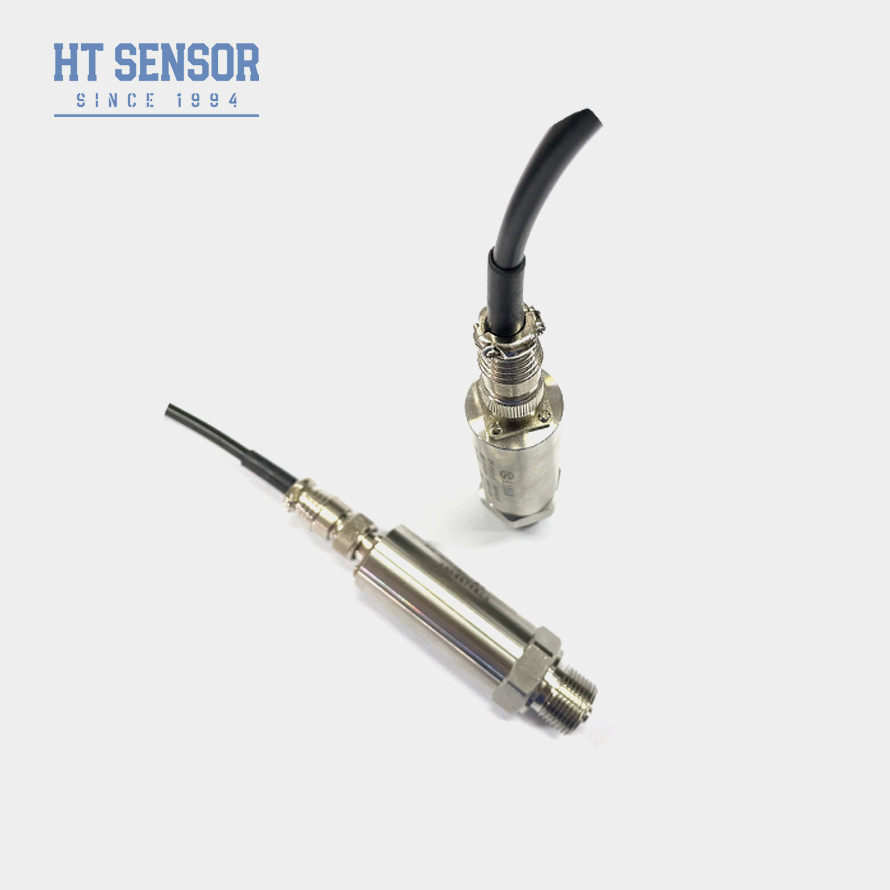

BP93420I Roestvrijstalen Druksensor Zender Transducer 0.5-4.5VDC
BP93420I Druksensor zender
Introductie van druksensor zender:
De BP93420I druksensor zender gebruikt de HT-serie gediffuseerde siliciumchip als het belangrijkste signaalmeetelement. De druk wordt via het membraan en siliconenolie naar de chip overgebracht, en de chip geeft na het voelen van de druk een mv-signaal af, dat vervolgens via de printplaat wordt omgezet naar een beschikbare standaard elektrische signaaluitgang zoals 4-20mA, om zo de verandering van de drukwaarde te verkrijgen door de verandering van de stroom. Veel gebruikt in diverse industrieën.
| Prestatieparameters van druksensor zender | |
| Meetbereik | -100kPa…0kPa ~ 10kPa…100MPa |
| Druksort | Relatieve druk, Absolute druk, Afgedichte druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid | 0,1%FS |
| Hysterese | 0,1%FS |
| Lange-termijn stabiliteit | ±0,1%F.S/Jaar (Typisch) ±0,2%F.S/Jaar (Maximaal) |
| Nulpunttemperatuurdrift | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Volledige schaal temperatuurdrift | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Compensatietemperatuur | 0-70ºC(≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trilling | 10g, 55Hz ~ 2kHz |
| Behuizingsmateriaal | 304,316L |
| Membraanmateriaal | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveilige classificatie | Ex db IIC T6 Gb |
| Beschermingsgraad | IP65 |
| O-ring afdichting | Fluorkautschuk |
| Gewicht | ~0,25kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Productkenmerken van druksensor zender:
- De druksensor zender beschikt over een breed meetbereik, een duurzame roestvrijstalen constructie en diverse opties voor drukinterfaces om aan verschillende toepassingsbehoeften te voldoen.
- Het compacte en lichtgewicht ontwerp maakt eenvoudige installatie en integratie in ruimtebeperkte omgevingen mogelijk.
- Met hoge precisie en een volledig roestvrijstalen constructie zorgt deze druksensor zender voor nauwkeurige en betrouwbare drukmetingen.
Toepassingen van druksensor zender:
1. De druksensor zender is ontworpen voor nauwkeurige meting van gassen en vloeistoffen die compatibel zijn met roestvrij staal en is gemaakt van 316L roestvrij staal voor verhoogde duurzaamheid en betrouwbaarheid.
2. Het wordt veel gebruikt in de maritieme en luchtvaartindustrie, waar nauwkeurige drukmeting essentieel is voor veiligheid en prestaties.
3. Naast de maritieme en luchtvaart, wordt deze druksensor zender ook veel gebruikt in diverse industriële procesomgevingen, waaronder de aardolie-, chemische, metallurgische, energieopwekking en hydrologie.
4. Het wordt ook vaak gebruikt in hydraulische en pneumatische regelsystemen om nauwkeurige druksensoren te leveren voor efficiënte systeemwerking.
| Besteltips van druksensor zender |
1. Zorg er bij het selecteren van het product voor dat het te testen medium compatibel is met de contactdelen van het product.2. Vermeld bij het plaatsen van een bestelling dat explosieveilige producten geen digitale displaykoppen bevatten.
3. Om een betrouwbare werking van het product te garanderen, wordt geadviseerd om ter plaatse bliksembeveiligingsapparaten te installeren en ervoor te zorgen dat het product en de voeding betrouwbaar geaard zijn.
4. Er is standaard geen kabel bijgeleverd. Indien nodig kunt u dit vooraf communiceren. Er zijn drie soorten materialen om uit te kiezen. Als u een ander kabelmateriaal nodig heeft, specificeer dit dan op het bestelformulier.
5. In geval van speciale vereisten zoals sterke trillingen, momentane impactkracht, sterke elektromagnetische of RF-interferentie, informeer ons dan en geef dit aan op de bestelling.
| Bestelgids van druksensor zender | ||||||||
| BP93420XX | Druksensor Zender | |||||||
| Code | Uiterlijke Constructie | |||||||
| IB | Algemene Druksensor Zender | IX | Display Druksensor Zender | |||||
| IE | Schokbestendige Luchtvaart Druksensor Zender | IIC/III | Industriële Algemene/ Display Druksensor Zender | |||||
| IF | Vochtbestendige Druksensor Zender | IIE/IIIE | Algemene/Display Druksensor Zender | |||||
| IN | Speciale Druksensor Zender voor Airconditioning | |||||||
| IC | Hoge-temperatuur Druksensor Zender | |||||||
| IQ1/IQ2 | Groot Membraan / Hoge-temperatuur Druksensor Zender | |||||||
| Meetbereik | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het Werkelijke Meetbereik aan | |||||||
| Code | Voeding | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Overig | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Overig | |||||||
| Code | Elektrische Aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stekker | |||||||
| B3 | Afdichte Kabeluitgang | |||||||
| B4 | 2088 Industriële Behuizing | |||||||
| B5 | 2088 Industriële Behuizing met Display | |||||||
| B6 | Overig | |||||||
| Code | Druksort | |||||||
| G | Relatieve Druk | |||||||
| A | Absolute Druk | |||||||
| S | Afgedichte Referentiedruk | |||||||
FAQ:
1. V: Wat zijn de kenmerken van uw druksensor zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk mogelijk.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM en ODM service.
3. V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsplanning te garanderen.
4. V: Wat is de typische levertijd?
A: 5~8 werkdagen voor standaardmodellen. Maatwerkproducten kunnen variëren.
5. V: Hoe worden de producten geprijsd? Zijn er kortingen?
A: Concurrerende prijzen met kortingen voor bulkbestellingen of langetermijnpartners.
6. V: Wat is de garantie op uw producten? En de after-sales service?
A: Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum aan de oorspronkelijke koper. Hengtong zal defecte producten kosteloos vervangen of repareren. Deze garantie is niet van toepassing op eenheden die zijn gewijzigd, verkeerd gebruikt of verwaarloosd.
