BP93420D-II Sensor voor drukdifferentieel
Product Details
| Model: | BP93420D-II | Bereik: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Stroom: | 5VDC/24VDC | Uitvoer: | 0.5-4.5V 4-20mA RS485 EN zo verder |
| Materiaal: | Roestvrij staal | Draad: | Man en vrouw G1/4 enzovoort |
| Druktype: | Differentiële druk | Beschermingsklasse: | IP65 |
| Werktemperatuur: | 0-60℃ | Connector: | Big Din of OEM |
| Markeren |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description

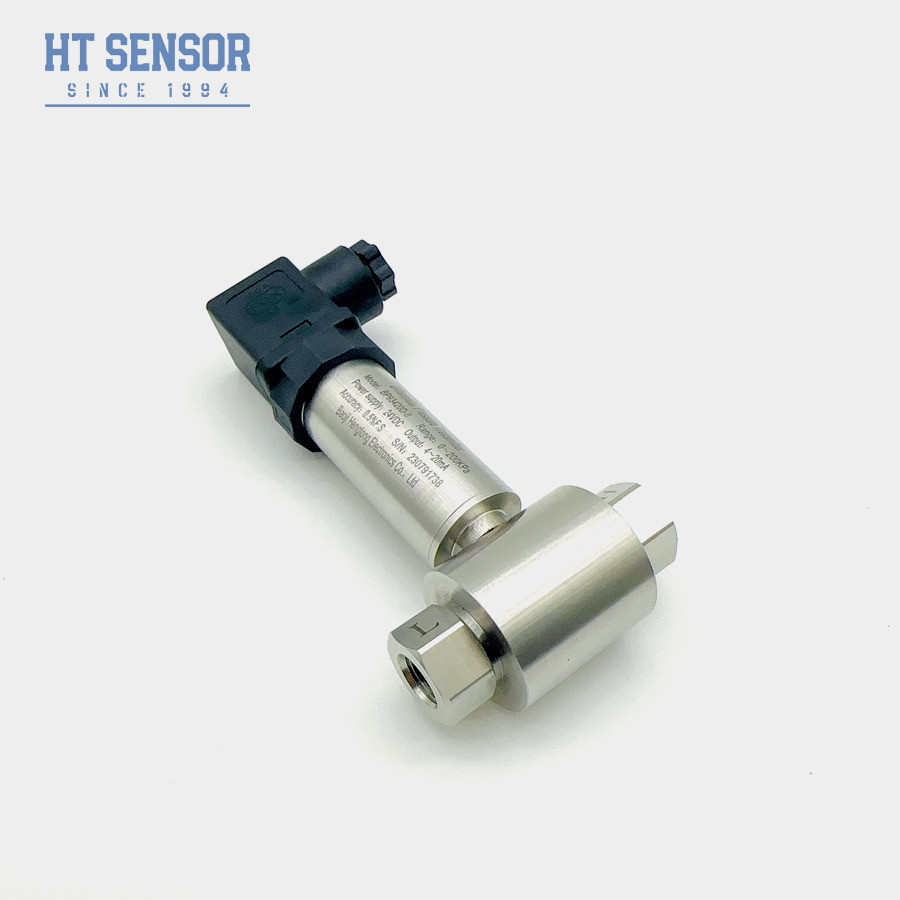

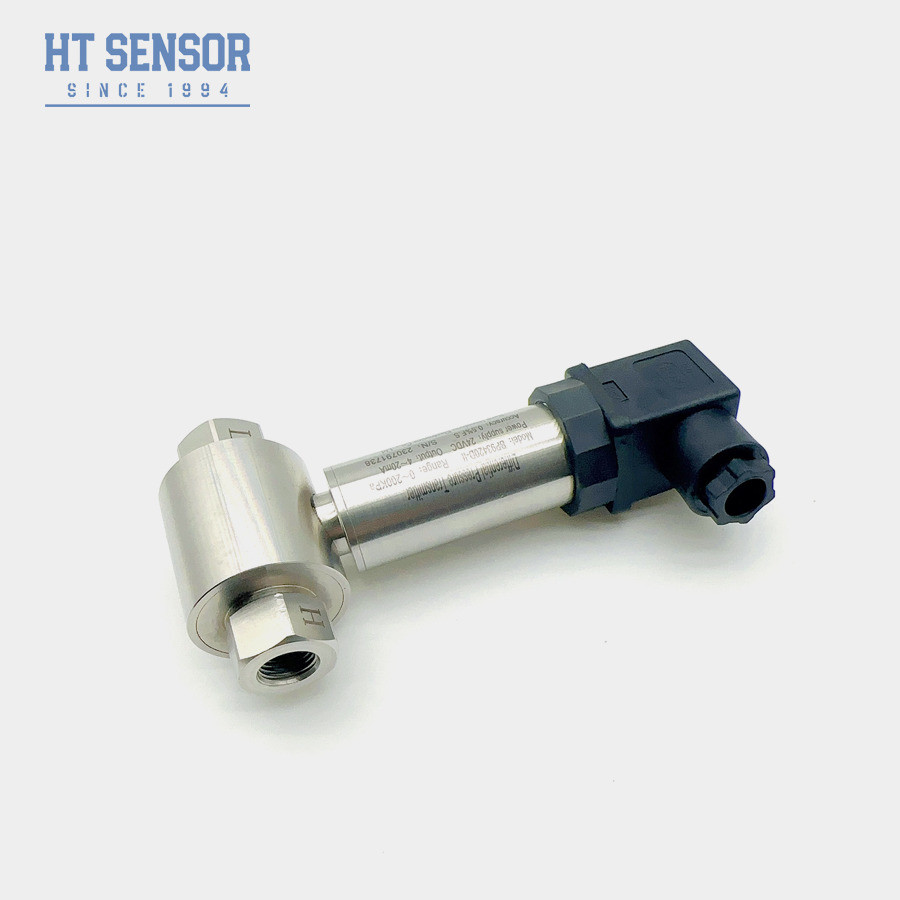

BP93420D-II Differencialdruktransmittersensor voor de differentialdruk in een vloeistof
BP93420DIIDdifferentiëlePverlengingTransmitter
Inleiding van de differentialdrukzender:
BP93420DII-differentialdruksensor is een sensorapparaat dat wordt gebruikt om de differentialdruk in een vloeistof te meten.Het kan het drukverschil tussen twee verschillende punten meten en wordt vaak gebruikt om het niveau in een pijpleiding te controlerenDifferentiële druksensoren worden veel gebruikt in industriële regelingssystemen, HVAC-systemen en vloeistofniveau-metingstoepassingen.
Over het algemeen zijn differentialdruksensoren onmisbaar in een breed scala van industriële en commerciële toepassingen, omdat zij cruciale gegevens leveren voor de controle van de vloeistofstroom, het handhaven van de luchtkwaliteit, de controle van de luchtverontreiniging en de controle van de luchtverontreiniging.en het beheer van de vloeistofniveausHun veelzijdigheid en betrouwbaarheid maken ze essentiële onderdelen in talrijke systemen waar nauwkeurige drukverschillen moeten worden gemeten en gecontroleerd.
Productkenmerkenvan een differentialdruktransmitter:
- De zender is van roestvrij staal, waardoor hij compact en eenvoudig te installeren is
- Het wordt onderworpen aan strikte temperatuurscompensatie en verouderingsscreening, waardoor een stabiele en betrouwbare prestaties worden gewaarborgd
- De elektrische interface kan worden geselecteerd als een plug-in-optie of als een directe bedrading.
Toepassingenvan een differentialdruktransmitter:
- Geschikt voor het meten van de drukverschil van verschillende gassen of vloeistoffen in pijpleidingen van industrieën zoals aardolie, chemie, energie en hydrologie.
- Gebruikt in industriële processen op locatie, zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
- Drukmeting voor leidingen en ovenkamers
| Prestatieparametersvan een differentialdruktransmitter | |
|---|---|
| Meetbereik | 0-10KPa......~2MPa |
| Druktype | Differentiële druk |
| Eenzijdige overbelasting | ≤ 3 keer het nominale bereik |
| Statische druk | De minimumwaarde tussen 5 maal het nominale bereik of 7 MPa |
| Precisiteit @ 25°C | ±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
| Langetermijnstabiliteit | ± 0,5% F.S/jaar ((≤ 200 KPa) ± 0,2% F.S/jaar ((> 200 KPa) |
| Nultemperatuurverschuiving | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Span Temperatuur Drift | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Compensatietemperatuur | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Werktemperatuur | -30°C tot 80°C |
| Bergingstemperatuur | -40°C tot 100°C |
| Vibratie | 10g,55Hz 2kHz |
| Huismateriaal | 304,316L |
| Materiaal van het diafragma | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosiebestendige classificatie | Intrinsiek veilig en explosiebestendige |
| Beschermingscategorie | IP65 |
| Gewicht | ~ 0,45 kg |
| Uitgangssignaal | Voedingsspanning | Uitvoertype |
|---|---|---|
| 4·20 mA | 12 ̊30VDC | 2/3/4 draad |
| 010/20mA |
3 draad |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Besteltipsvan een differentialdruktransmitter |
1Bij het selecteren van het product moet u ervoor zorgen dat het meetmedium compatibel is met de met het product in contact komende delen.
2Om een betrouwbare werking te garanderen, wordt aanbevolen tussen het meetpunt en de zender een drie-klepcollector te plaatsen.een langzame en gelijkmatige druktoepassing op de positieve en negatieve drukkamers van de zender.
3Tijdens de installatie is het raadzaam de drukinterfaces aan beide uiteinden horizontaal te plaatsen om de impact van de installatieplaats op het product te minimaliseren.
4Voor bijzondere vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische interferentie of radiofrequente interferentie,Gelieve ons bedrijf te informeren en deze vereisten in de bestelling te specificeren
| Bestelgidsvan een differentialdruktransmitter | ||||||||
| BP93420XX | Druktransmitter | |||||||
| Code | Ontwerp van de structuur | |||||||
| DII | Differentiële druktransmitter | |||||||
| Meetbereik | 0-10KPa......~2MPa | |||||||
| Code | Stroomvoorziening | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | andere | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Code | Drukverbinding | |||||||
| J1 | M20×1,5 Man | |||||||
| J2 | G1/2 Man | |||||||
| J3 | G1/4 Man | |||||||
| J4 | 1/2 NPT Man | |||||||
| J5 | andere | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Afgesloten kabeluitgang | |||||||
| B4 | andere | |||||||
| Code | Druktype | |||||||
| D | Differentiële druk | |||||||
