Plaats van herkomst: | China |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420-III |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks/maand |
Model nr.: | BP93420-III | Bereik: | -100kpa-10kpa~040mpa |
---|---|---|---|
Output: | 4-20mA RS485 HART | Kracht: | 12-36VDC,24V standaard |
ACC: | ≤ ± 0,5% F.S. | Draad: | M20*1.5 G1/2 OF OEM |
HS-code: | 9026201090 | Metingsmedium: | Vloeistof, gas enzovoort |
IP-classificatie: | IP65 | Aanpassing: | Beschikbaar voor OEM en ODM |
Markeren: | Vloeibare intelligente druktransmitter,RS485 digitale sensor,36VDC slimme druksensor |

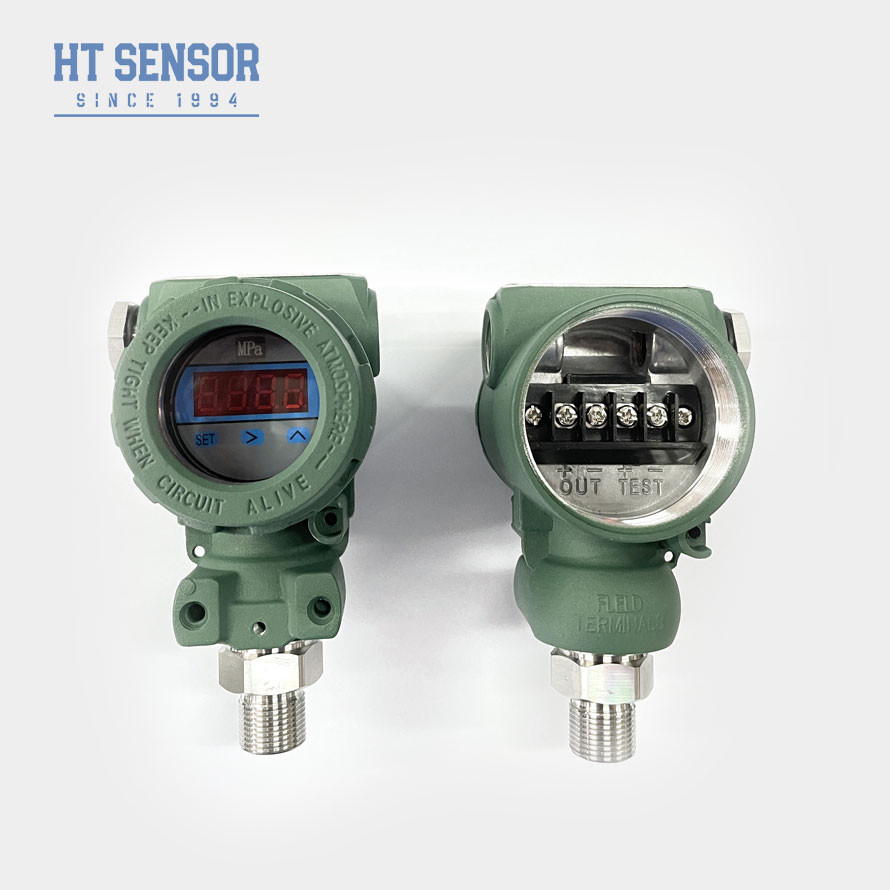

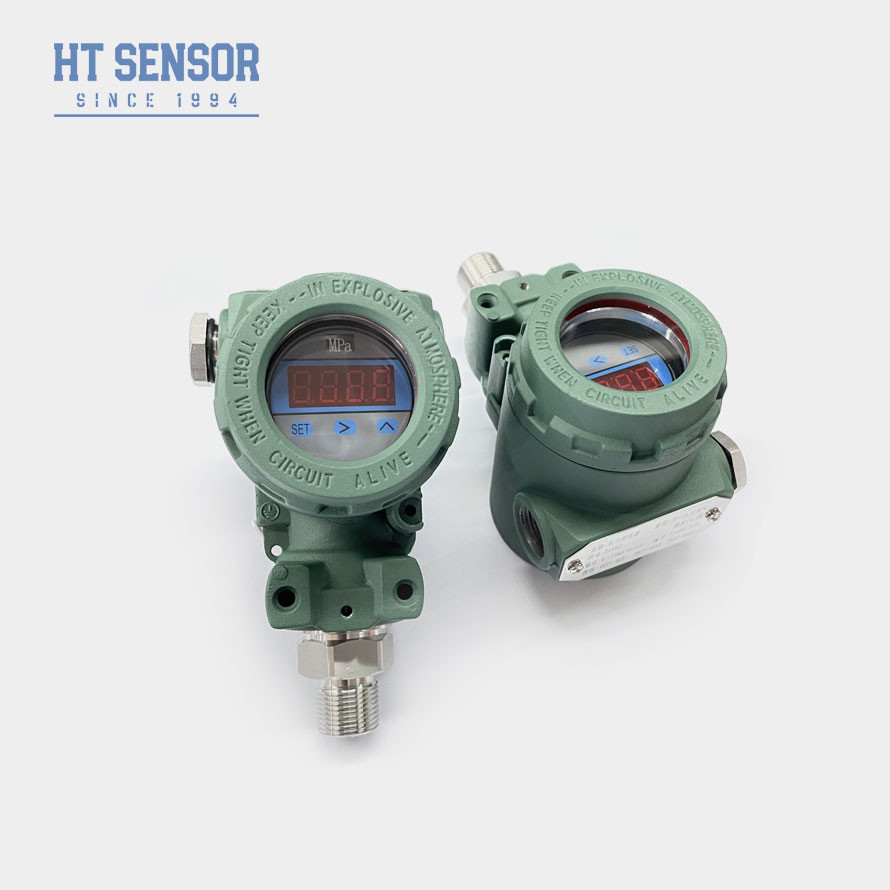

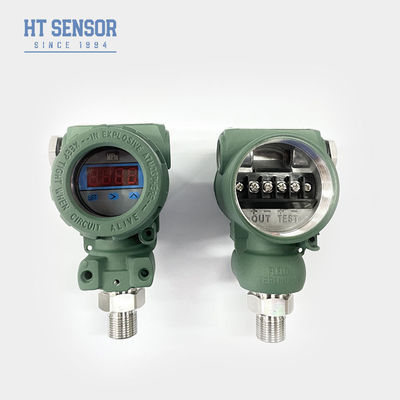

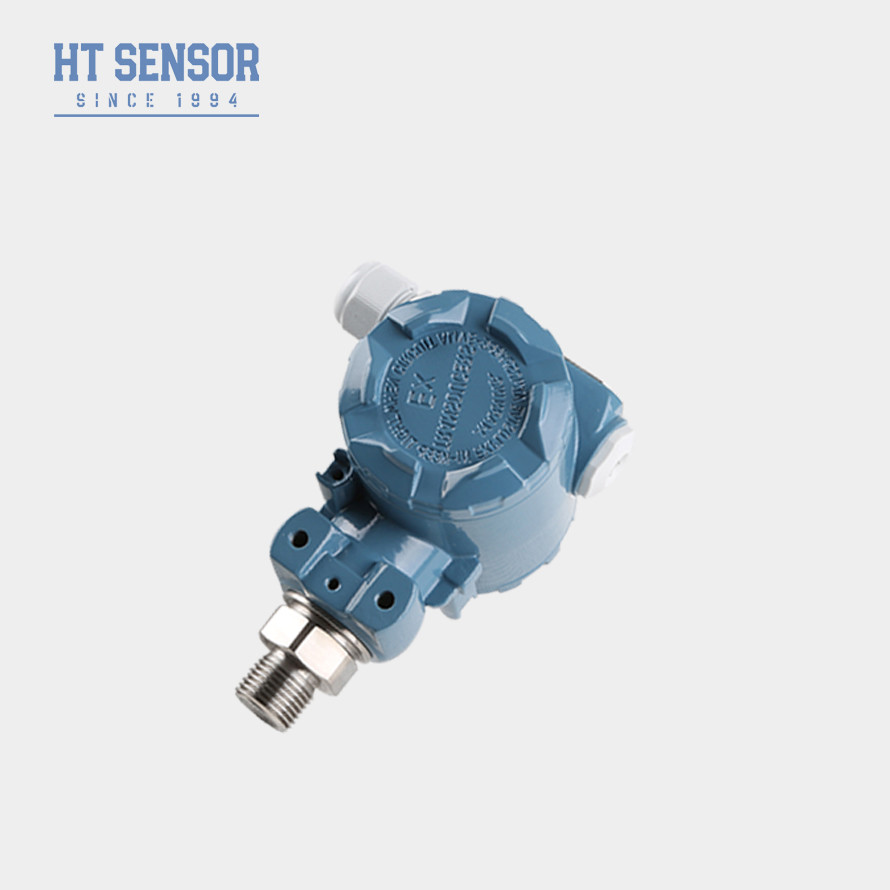

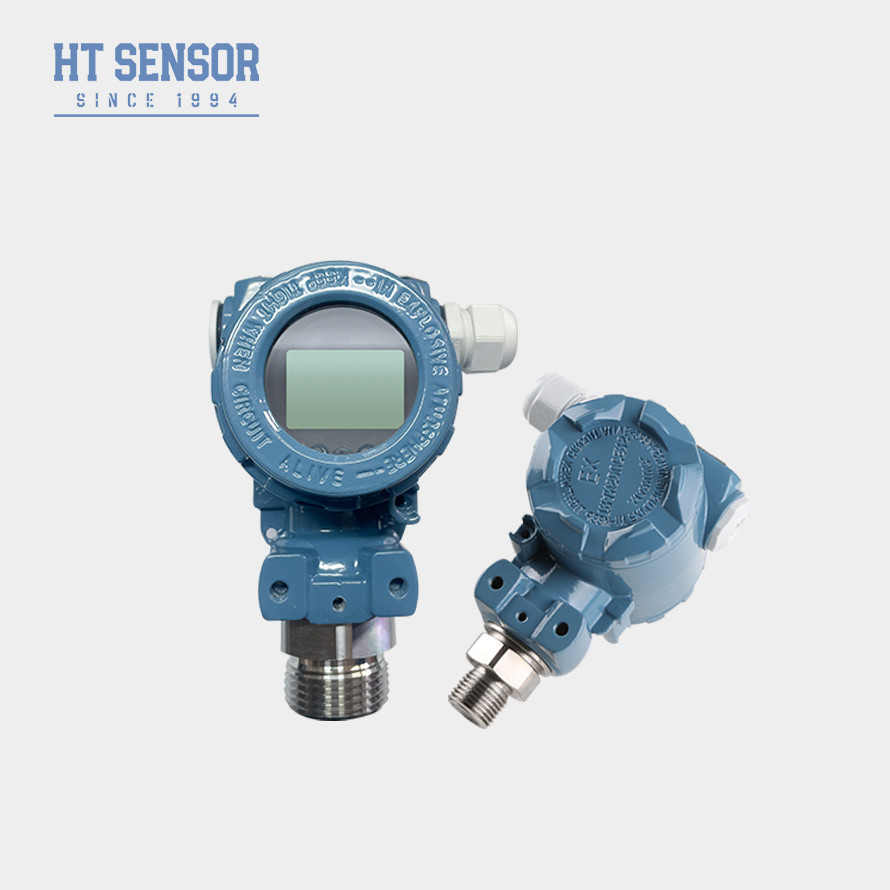

BP93420-III Druktransmitter
Invoering van slimme drukzender:
De BP93420-III intelligente drukzender is een sensor met intelligente functies die wordt gebruikt om de druk van vloeistof of gas te meten en om te zetten in de overeenkomstige RS485,HART- en andere standaarduitgangssignalenDit type drukzender is gewoonlijk uitgerust met geavanceerde elektronische componenten en processors om gegevensopname, signaalverwerking,communicatieoverdracht en andere functiesSlimme drukzenders staan bekend om hun hoge nauwkeurigheid, stabiliteit en betrouwbaarheid, en ze vergemakkelijken afstandsbewaking en integratie met andere intelligente systemen.Ze worden veel gebruikt in industriële automatisering, intelligente productie, milieubewaking en andere gebieden om gebruikers een efficiënte en nauwkeurige drukmeting en gegevensbeheer te bieden.
Productkenmerkenvan een slimme druktransmittersensor:
1Een breed meetbereik, uiteenlopende drukinterfaces.
2.Beschermingsniveau IP65.
3Verschillende vormen van uitgangssignalen.
Toepassingenvan een slimme druktransmittersensor:
1Geschikt voor het meten van de druk van niet-corrosieve gassen en vloeistoffen in 316L roestvrij staal.
2- aardolie, chemie, metallurgie, energie en hydrologie
3. Drukmeting en -regeling in harde industriële omgevingen.
4Gebruikt in hydraulische en pneumatische besturingssystemen.
Prestatieparametersmet een vermogen van niet meer dan 50 W, | |
Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ≤ ± 0,1% FS |
Hysteresis | ≤ ± 0,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./Jar (typisch) ± 0,2% F.S./Jar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | van gietijzer |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 1,2 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4~20mA/HART | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC | |
RS485 communicatieprotocol | 3.6 ~ 30V / batterij | 4 draden |
Besteltips |
1Bij het selecteren van het product moet u ervoor zorgen dat het testmedium compatibel is met het contactdeel van het product.
2Bij het plaatsen van een bestelling dient u er rekening mee te houden dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van een zender met LCD- of LED-displaykop mag de stroomvoorziening van de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te garanderen, wordt u geadviseerd om op locatie bliksembeschermingsapparatuur te installeren en ervoor te zorgen dat het product en de voedingsbron betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber is -20°C tot 250°C. Wanneer de werktemperatuur van het product lager is dan -20°C, moet een EPDM O-type afdichtingsring worden gekozen.
6De standaard kabellengte is 1,5 m en er zijn drie soorten materialen om uit te kiezen.Als u een ander kabelmateriaal nodig heeft, vermeld het in het bestelformulier.
7In geval van speciale vereisten zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of RF-interferentie, informeer ons en vermeld dit in de bestelling.

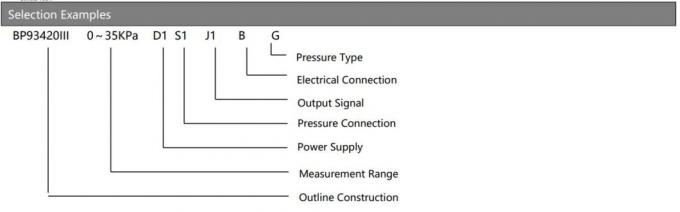

Bestelgids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | |||||||
IC | Hoogtemperatuurdruktransmitter | |||||||
IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
Q1: Zijn Ben je een fabrikant?
A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.
Q2:Aangepast product
A2: Wij leveren OEM- en Custom-Design-diensten.
V3:Kwaliteitsgarantie
A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.
V4: Verzending en verpakking
A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.
V5:Neem contact op met ons
A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.
