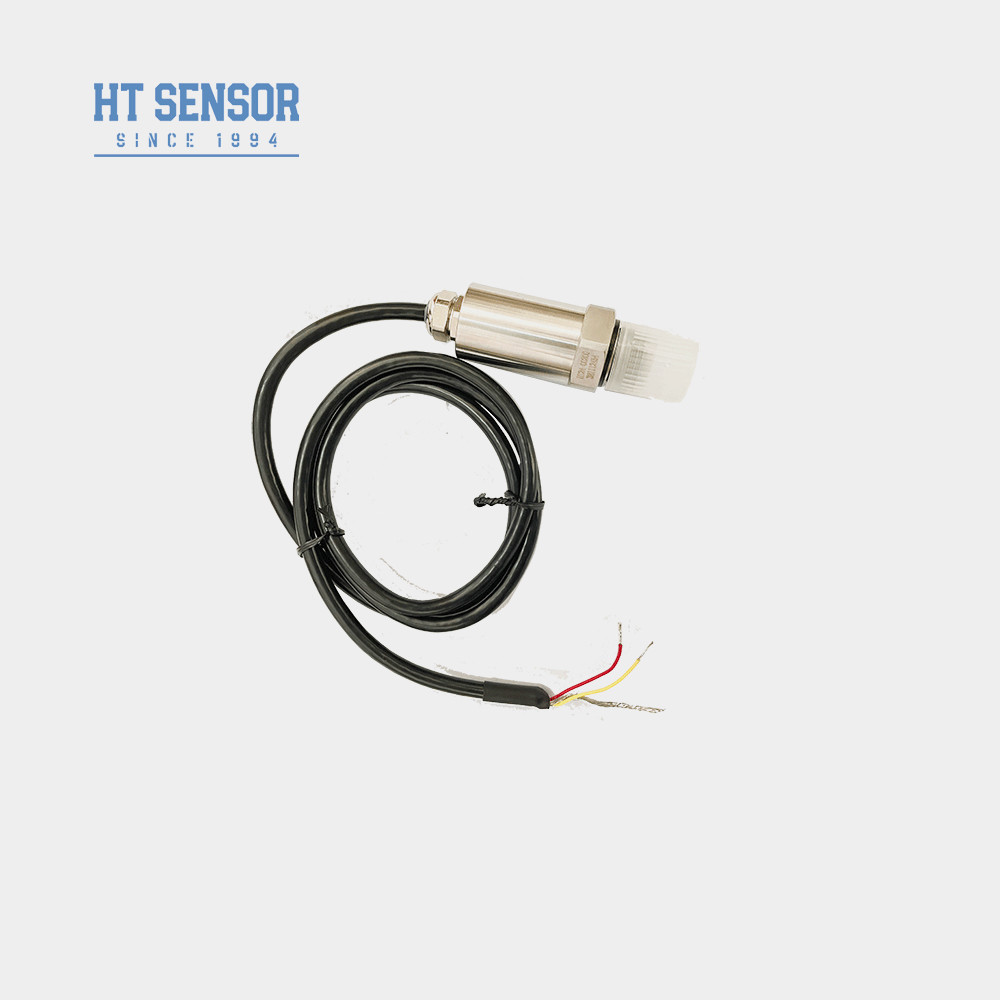

BPHT24 Spoelmembraan Druksensor Roestvrij Staal Druksensor 4-20mA Industriële Niveausensor
Product Details
| Model-NR.: | BPHT24 | Bereik: | 0-10kpa~35Mpa |
|---|---|---|---|
| Stroom: | 24Vdc | Uitvoer: | 4-20mA /0-10VDC enzovoort |
| Draad: | G1/2 1/2NPT enzovoort | Druktype: | Meting van de druk, absolute druk, verzegelde druk |
| Type: | Gelijke de Zendersensor van de Diafragmadruk | Meetmedium: | Vloeistof, gas, dranklijm enzovoort. |
| Markeren |
BPHT24 Splitsingsdrukomvormer voor het diafragma,Versnelling van het diafragma 4-20mA,Druksensor van roestvrij staal 4-20mA |
||
Product Description

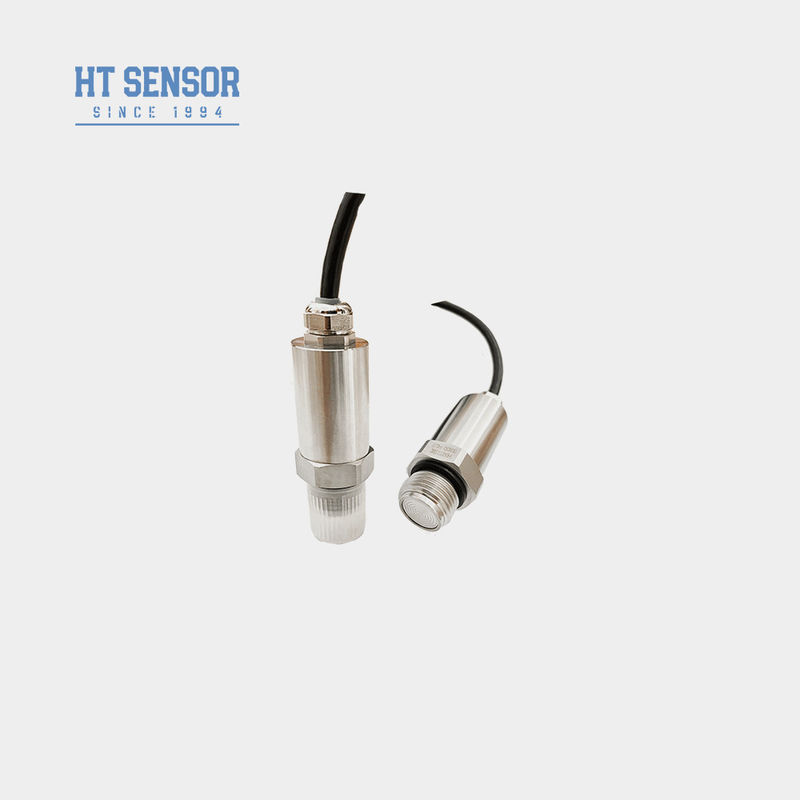

4-20mA BPHT24 Druksensor met Volledig Roestvrijstalen Structuur
BPHT24 Druksensor
Introductie van druksensor met vlak membraan:
BPHT24 druksensor met vlak membraansensorMet zijn schroefdraadontwerp en vlakke membraanstructuur biedt de druksensor eenvoudige installatie en nauwkeurige drukmeetmogelijkheden. Het wordt veel gebruikt in automatiseringssystemen om druksignalen om te zetten in elektrische signalen, wat effectieve controle en monitoring mogelijk maakt.
Productkenmerkenvan druksensor met vlak membraan:
1. Diverse opties voor drukinterface
2. Ontworpen voor hygiënische toepassingen om media-aanslag te voorkomen
3. Hoge nauwkeurigheid met een volledig roestvrijstalen structuur
4. Eenvoudig te reinigen
Toepassingenvan druksensor met vlak membraan:
- Dit product is ontworpen voor het meten van niet-corrosieve gassen en vloeistoffen met 316L materiaal.
- Het is bijzonder geschikt voor toepassingen in de milieubescherming en chemische industrie.
- Het product wordt ook veel gebruikt in de maritieme en luchtvaartindustrie vanwege zijn hoge betrouwbaarheid en nauwkeurigheid.
- Bovendien is deze druksensor ideaal voor gebruik in de medische, biofarmaceutische en voedselhygiëne-industrieën waar precisie en reinheid van het grootste belang zijn.
| Prestatieparameters van druksensor met vlak membraan | |
| Meetbereik | 0~35Kpa…~20MPa |
| Druksort | Manometerdruk, Absolute druk, Afgedichte druk |
| Overbelasting | ≤ 1,5 keer het nominale bereik |
| Nauwkeurigheid @ 25ºC | ±0,25% (Typisch) ±0,5% (Maximaal) |
| Herhaalbaarheid & Hysteresis | 0,02%V.B. (Typ.) 0,05%V.B. (Max.) |
| Lange-termijn stabiliteit | ±0,1%V.B./Jaar (Typ.) ±0,2%V.B./Jaar (Max.) |
| Nulpuntdrift door temperatuur | ±0,02%V.B./ºC (≤100KPa) ±0,01%V.B./ºC (>100KPa) |
| Volledige schaal drift door temperatuur | ±0,02%V.B./ºC (≤100KPa) ±0,01%V.B./ºC (>100KPa) |
| Frequentierespons | 2,4Khz |
| Compensatietemperatuur | 0-70ºC (≤10mpa, aanpasbaar) |
| Bedrijfstemperatuur | -20ºC~80ºC |
| Opslagtemperatuur | -40ºC~120ºC |
| Trillingen | 10g, 55Hz ~ 2kHz |
| Materiaal behuizing | 304, 316L |
| Materiaal membraan | 316L |
| Isolatieweerstand | 100MΩ 100VDC |
| Explosieveilige classificatie | Ex db IIC T6 Gb |
| Beschermingsgraad | IP65 |
| O-ring afdichting | Fluorkautschuk |
| Gewicht | ~0,15kg |
| Uitgangssignaal | Voedingsspanning | Uitgangstype |
| 4~20mA | 12~30VDC | 2/3/4 draads |
| 0~10/20mA | 3 draads |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| RS485 Communicatieprotocol | 3,6~30V / Batterij | 4 draads |
| Schematische constructie van druksensor met vlak membraan | |

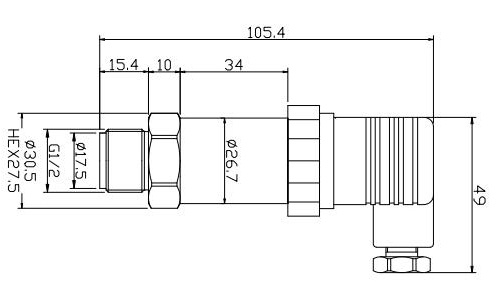

| Afmeting | |
| Besteltips |
- Zorg ervoor dat het te testen medium compatibel is met het contactgedeelte van het product voordat u een keuze maakt.
- Houd er rekening mee dat explosieveilige producten geen digitale displaykoppen hebben bij het plaatsen van een bestelling.
- Bij het bestellen van een transmitter met een LCD- of LED-displaykop, zorg ervoor dat de voeding niet minder is dan 20VDC.
- Voor betrouwbare werking wordt aanbevolen om bliksembeveiligingsapparaten in het veld te installeren en te zorgen voor een goede aarding van het product en de voeding.
- Het nominale bedrijfstemperatuurbereik van de fluorkautschuk O-ring is -20°C tot 250°C. Als de bedrijfstemperatuur lager is dan -20°C, kies dan een EPDM O-ring.
- De standaard kabellengte is 1,5m en er zijn drie kabelmaterialen om uit te kiezen. Indien er geen speciale instructies worden gegeven, wordt polyethyleen kabelmateriaal gebruikt. Als u een ander kabelmateriaal nodig heeft, specificeer dit dan in de bestelling.
- Indien er speciale eisen zijn zoals sterke trillingen, momentane impactkracht, of sterke elektromagnetische of RF-interferentie, informeer ons dan en geef dit aan in de bestelling.
| Bestelgids van druksensor met vlak membraan | ||||||||
| BPHT24 | Druksensor | |||||||
| Code | Schematische constructie | |||||||
| IX | Druksensor met display | IIC/III | Industriële algemene/ Druksensor met display | |||||
| T | Hoge temperatuurbestendige druksensor | |||||||
| Meetbereik | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa of MPa | X: Geeft het werkelijke meetbereik aan | |||||||
| Code | Voedingsspanning | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Overig | |||||||
| Code | Uitgangssignaal | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Drukconnector | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Overig | |||||||
| Code | Elektrische aansluiting | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Stekker | |||||||
| B3 | Afgedichte kabeluitgang | |||||||
| B4 | 2088 Industriële behuizing | |||||||
| B5 | 2088 Industriële behuizing met display | |||||||
| B6 | Overig | |||||||
| Code | Druksort | |||||||
| G | Manometerdruk | |||||||
| A | Absolute druk | |||||||
| S | Afgedrukte referentiedruk | |||||||
