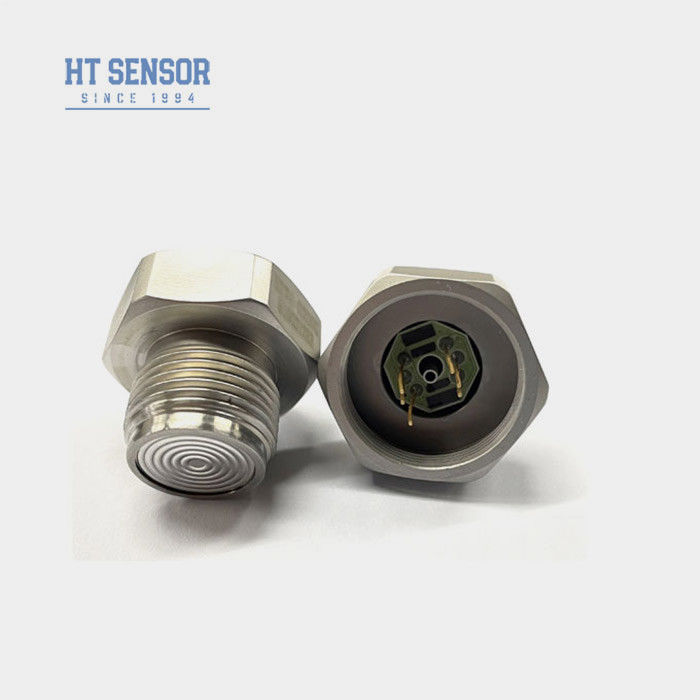

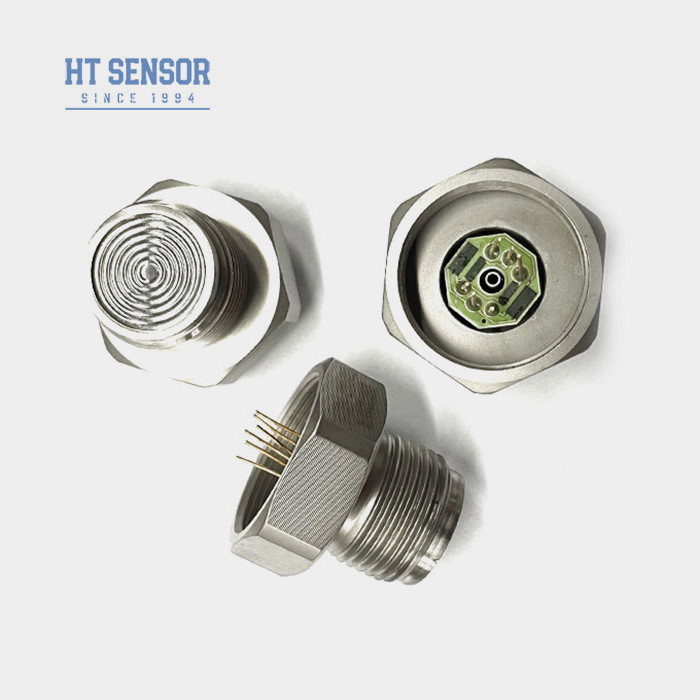

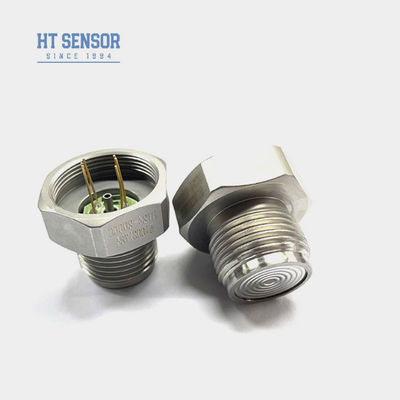

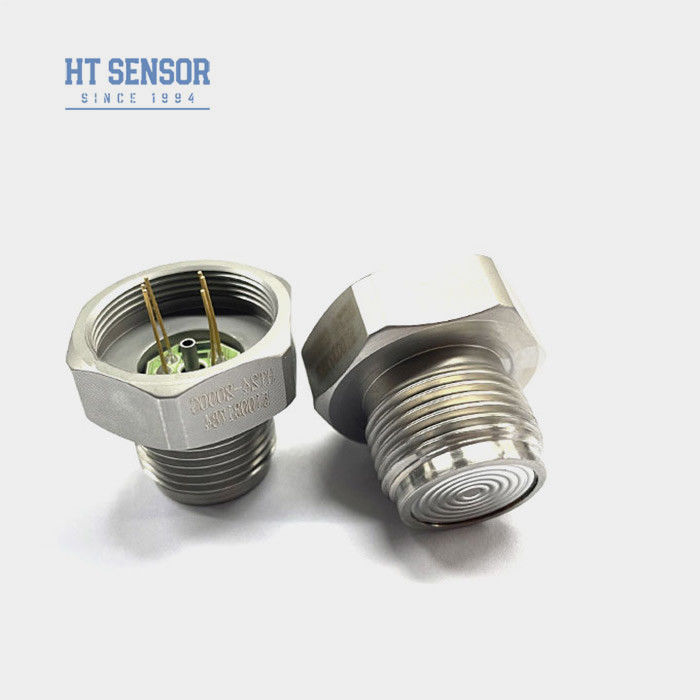

HT24 Flussig siliciumdruksensor Hygiënische omgevingsgevoelige vloeistofdruksensorcel
Product Details
| Model-NR.: | HT24 | Draad: | G1/2 M20*1.5 |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 10 kg | Meetmedium: | Lucht en vloeistof |
| Bereik: | 0-10kpa~20Mpa | Stroom: | 1,5 ma |
| Type: | Piezoresistieve silicondruksensoren | Type uitgangssignaal: | Analoog type mv signaal |
| Materiaal: | 316L S. S. | Maatwerk: | Beschikbaar voor OEM en ODM |
| Markeren |
HT24 Splijt Silicium Druk Sensor,Silicon Pressure Sensor Hygiënisch Milieu,Hygiënische omgevingsgevoelige vloeistofdruk sensor |
||
Product Description
HT24 Splitsende siliciumdruksensor voor de meting van hygiënische vloeistoffen in het milieu
HT24PiezoresistiefSiliciumdruksensor
Invoering van een druksensor van silicium:
HT24 silicium druk sensor is een ingebouwde diafragma sensor. De druk sensor maakt gebruik van voedsel-grade olie vul technologie. Het product heeft een vlakke film structuur, gemakkelijk te reinigen, hoge betrouwbaarheid,met een vermogen van meer dan 10 W,. De sensor maakt gebruik van een hooggevoelige siliconen drukchip. De sensor is in de behuizing gelast en lekt niet. Lecks zijn betrouwbaarder dan O-ring afdichtingen.Spuitdiafragma-druksensor met draadconstructie voor eenvoudig reinigen en installeren.
De druksensor gebruikt wegwerp siliconen olie vultechnologie.en het compensatiecircuit corrigeert het druksignaal naar een lineair elektrisch signaalHet kan schaal, onhygiënische en kleverige jam en andere problemen voorkomen.
Productkenmerkenmet een vermogen van meer dan 10 W,:
- Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
- Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- De structuur van het diafragma wordt doorgespoeld, waardoor het makkelijk te reinigen is
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Voedsel- en drankenindustrie
- Beheersing van industriële processen
- Farmaceutische industrie
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 55 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
- 1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om devereiste luchtdichtheid
- 2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
- 3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
- 4. Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
- 5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
- 6. Als er wijzigingen in de pinnen leidingen, volg het etiket op de werkelijke kern voor referentie
