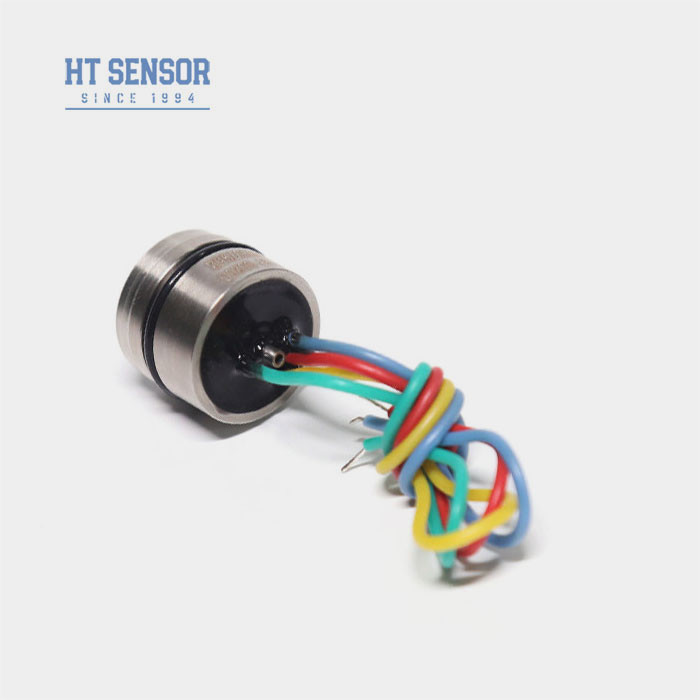

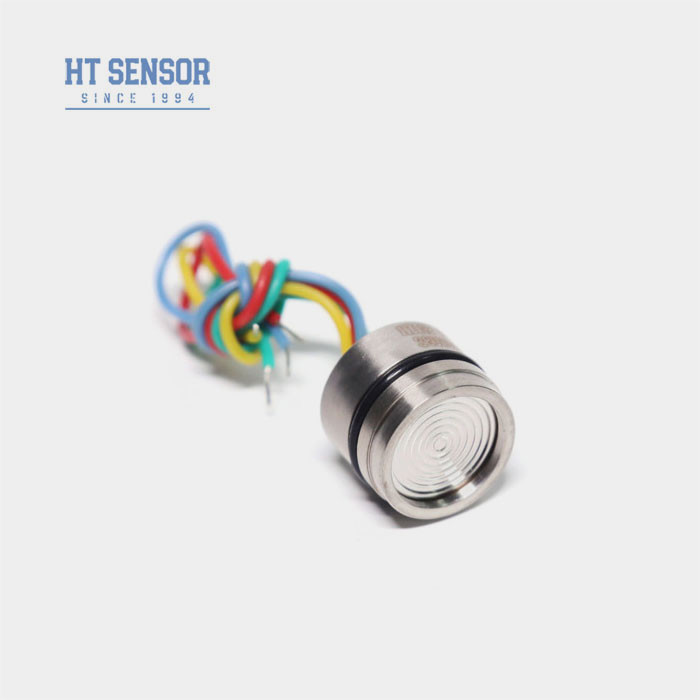

HT19 Diffusie siliciumdruksensorcel voor druktransmitter
HT19 SiliciumdrukSensor
Inleiding van de siliciumdruksensor:
HT19 piezoresistieve siliciumdruksensor, het belangrijkste onderdeel is een hoogstabiel diffus silicium sensorelement.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementDe piezoresistive druksensor gebruikt een internationale geavanceerde silicon drukchip met hoge stabiliteit en hoge precisie, gebruikt een sinterbasis met een geoptimaliseerd spanningsontwerp en wordt geproduceerd door SMT,Gouddraadbinding, diafragma lassen, hoge vacuüm olie, druk cyclus stressverlichting, hoge temperatuur veroudering, temperatuur compensatie en andere processen.productie-ervaring en technologische innovatie, de producten hebben een uitstekende stabiliteit en prestaties, en worden algemeen erkend door gebruikers.
Productkenmerken vaneen siliconen druksensor:
- Breed meetbereik: 0~10KPa~100Mpa
- met een vermogen van meer dan 10 W
- Full316LSS, voltitanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit
Toepassingen met een breedte van niet meer dan 10 mm,:
- Meetdruk van gas en vloeistof
- Olie-uitbuiting
- Watervoorziening, warmtevoorziening van de stad
- Procesbesturingssysteem
- Luchtvaart- en scheepvaartinspectie
- Hydraulische druk
Elektrische gegevens van siliciumdruksensor
Voorraad:1.5mADC Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ Isolatieweerstand:≥100MΩ/50VDC
Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typisch |
Max, ik ben er klaar voor. |
Eenheden |
| Niet-lineaire druk |
±0.15
|
±0.3 |
% F.S. |
| Drukherhaalbaarheid en hysteresis |
0.02 |
0.05 |
% F.S. |
| Nul uitslag |
0 ± 1 |
0 ± 2 |
mV |
| Span-uitgang |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperatuurfout-nul |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Temperatuurfout-span |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Bewijsdruk |
3x Nominale bereik of 120 MPa, indien deze kleiner is |
- Ja. - Ja. |
| Werktemperatuurbereik |
-20 tot 80 |
°C |
| Gecompenseerd temperatuurbereik |
0~70, 0~50 ((bereik≤20KPa) |
°C |
| Temperatuurbereik voor opslag |
-40 tot 125 |
°C |
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C
Afmeting
1Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid te bereiken
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
