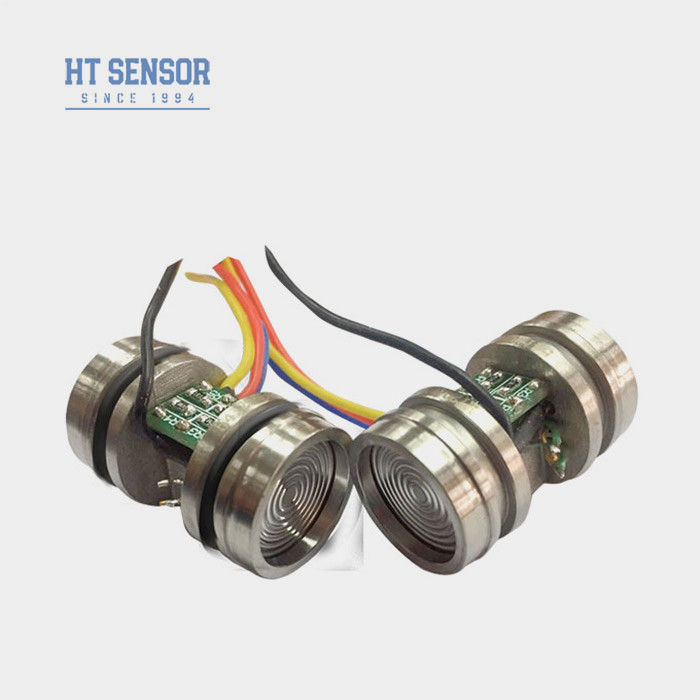

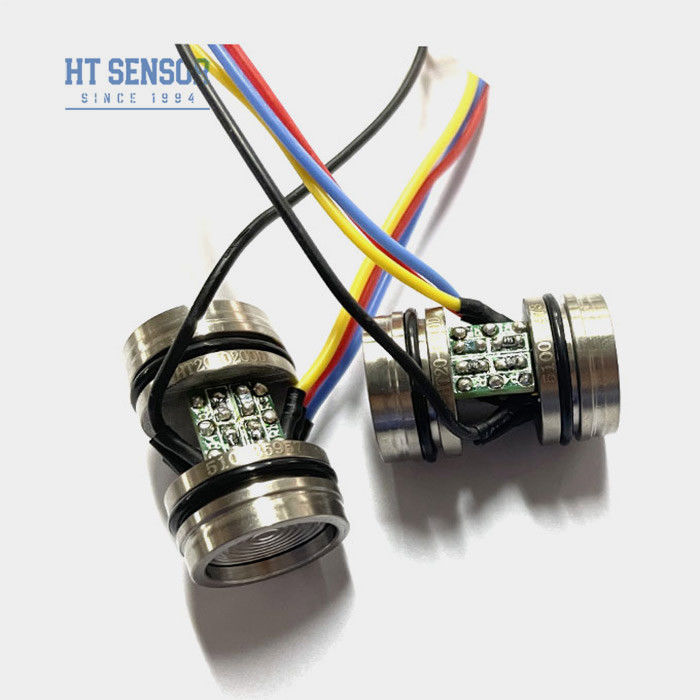

HT20V Diffuse Silicon Pressure Sensor 10VDC Piezoresistive Differentiële Druk Sensor Cell
Product Details
| Model-NR.: | HT20V | Draadtype: | Vier-draad |
|---|---|---|---|
| Meetmedium: | Gas en vloeistof | Aangepast: | Aangepast |
| Stroom: | 10VDC | Transportpakket: | karton |
| Type: | Differentiële piezoresistieve druksensor | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
HT20V diffuse siliciumdruk sensor,Diffuus siliciumdruksensor 10VDC,10VDC piezoresistieve drukdifferentialsensor |
||
Product Description
HT20V 10VDC Differentiële diffuse siliciumdruksensor voor de test van de differentiële druk
Invoering van een differentiële diffuse siliciumdruksensor:
HT20V is een differentialdruksensoris een drukgevoelig apparaat dat isoleerd is door een dubbel gegolfd diafragma van roestvrij staal.Precieze metingen worden bereikt door het diafragma te isoleren en de siliconen olie te vullen met het siliconen element dat gevoelig is voor drukDe sensor gebruikt de internationale geavanceerde siliciumdrukchip met hoge stabiliteit en hoge precisie en gebruikt de gesinterde basis die is ontworpen door spanningsoptimalisatie.Het productieproces van de sensor omvat:: pleister, bonding van gouddraad, filmlassen, olieinspuiting met hoog vacuüm, verlichting van de drukcirculatie, veroudering bij hoge temperatuur, temperatuurscompensatie, enz.de afmetingen en verzegelingsmethode van de algemene producten in overeenstemming zijn met de internationale reguliere producten van dezelfde soortDeze systemen worden veel gebruikt voor het meten van druk- en niveauverschillen in 316L roestvrij staal.
Productkenmerkenmet een vermogen van meer dan 10 W,:
- Stabiele en betrouwbare prestaties
- Hoge weerstand tegen statische druk
- Kosteneffectief
- Differentiële drukdetectie
- Drukkalibratietoestellen
- Meting van het vloeistofniveau
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | ||||
| Meetbereik | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Type | Maximaal | Eenheid | ||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |
| Hysteresis | 0.05 | 0.1 | % F.S. | |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |
| ≥ 35 kPa | 0 tot 70 | oC | ||
| Werktemperatuur | -20 tot 80 | oC | ||
| Bergingstemperatuur | -40 tot 125 | oC | ||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||
| Breukdruk | 5x de volledige schaal | |||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||
| Materiaal van het diafragma | 316L | |||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||
| Schok | 100 g, 11 ms | |||
| Reactietijd | ≤ 1 ms | |||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||
| Volledig medium | Siliciumolie | |||
| Gewicht | ~ 45 g | |||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25oC | ||||
| Ontwerp van de structuurmet een vermogen van meer dan 10 W, | |
| Afmeting |  |
| NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie. | |
| Elektrische aansluiting en compensatiemet een vermogen van meer dan 10 W, |
|
| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de kern binnendringen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
