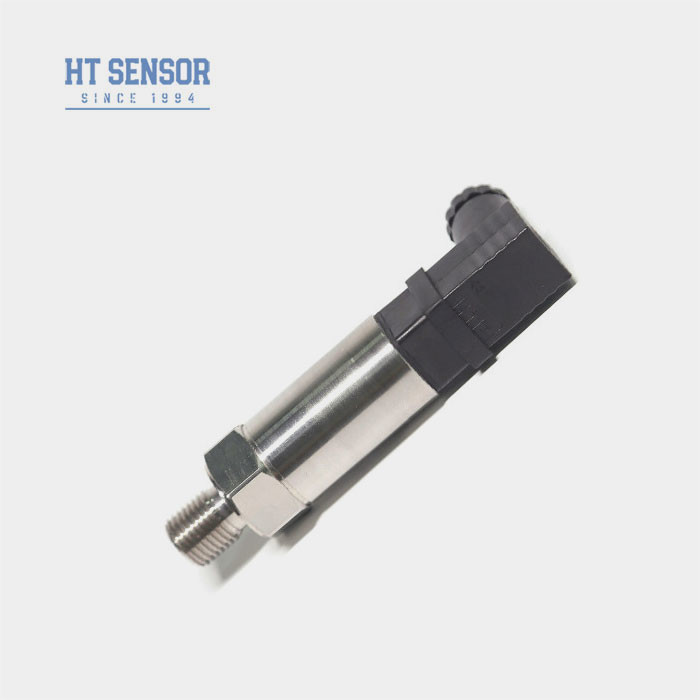

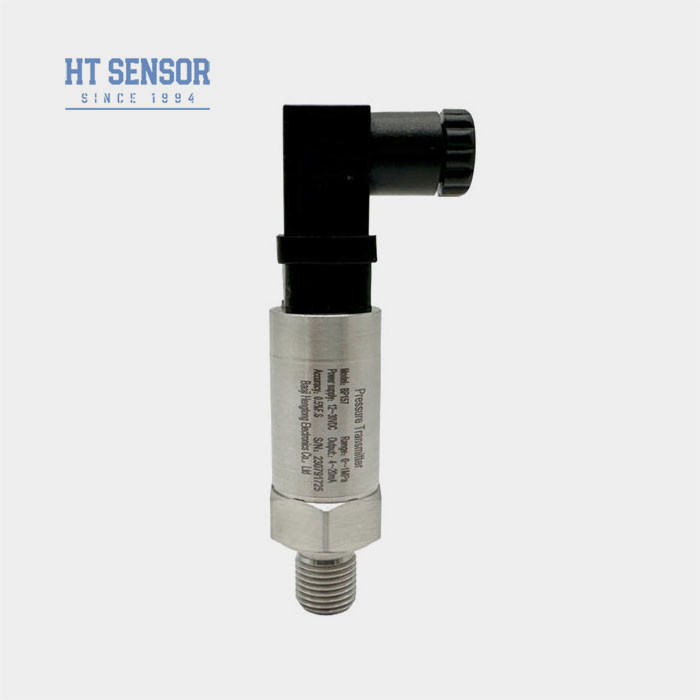

BP157TC mini DIN industriële druk sensor zender gebruikt Ceramic sensor als het signaal meting element. Het signaal verwerking circuit is gelegen in roestvrij staal shell,het sensorsignaal wordt omgezet in een standaarduitgangssignaal.Producten door middel van de componenten, halffabrikaten en eindproducten strikt detectie en screening van veroudering, om te zorgen voor een stabiele en betrouwbare prestaties.De mini DIN industriële druk sensor zender neemt gelaste structuur en wordt veel gebruikt in airconditioningIn de industriestandaard 4~20mA of 0,5~4.5V signaaluitgang, internationale elektrische aansluiting met drie-pinnige stekker en standaard drukpoort.Het product zorgt ervoor dat het systeem onder veilige en stabiele omstandigheden kan worden beheerd en gebruikt..
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
1Breed meetbereik, roestvrij staal.
2Compact en licht ontwerp
3.Hoge precisie, volledig roestvrij staal.
Toepassingenmet een diameter van niet meer dan 10 mm,:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
| Prestatieparametersmet een diameter van niet meer dan 10 mm,: |
| Meetbereik |
0kPa ~ 500kPa...5MPa |
| Overbelasting |
≤ 1,5 keer het nominale bereik |
| Precisiteit @ 25oC |
±0,25% (typisch) ±0,5% (maximaal) |
| Herhaalbaarheid en hysteresis |
0.02% F.S. (Type) 0.05% F.S. (Max.) |
| Langetermijnstabiliteit |
± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
| Temperatuurverschuiving van het nulpunt |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Temperatuurverschuiving op volle schaal |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Frequentie-respons |
2.4Khz |
| Werktemperatuur |
-20 °C tot 80 °C |
| Bergingstemperatuur |
-40°C tot 120°C |
| Vibratie |
10 g,55 Hz ~ 2 kHz |
| Huismateriaal |
304,316L |
| Materiaal van het diafragma |
316L |
| Isolatieweerstand |
100MΩ 100VDC |
| Explosiebestendige classificatie |
Ex iaIIC T6 Ga |
| Beschermingscategorie |
IP65 |
| Uitgangssignaal |
Voedingsspanning |
Uitvoertype |
| 4 tot en met 20 mA |
12~30VDC |
2/3/4 draad |
| 0~10/20mA |
3 draad |
| 0/1 tot en met 5 V |
| 0/1 ~ 10V |
| 0.5 tot en met 4,5 V |
5VDC |
| Voorbeelden van selectievan een mini-DIN-druktransmittersensor |
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om de betrouwbare werking van het product te waarborgen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20oC tot 250oC. Wanneer de werktemperatuur van het product onder -20oC ligt, is het noodzakelijk een EPDM-O-ringverzegeling te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt deze geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor speciale eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling.
| Bestelgids |
| BP15X |
Analoogdruktransmitter |
| |
Code |
Ontwerp van de structuur |
| 5 |
Packard-prop |
6 |
Verzegelde directe uitgangskabel 1,5 meter |
| 7 |
Mini-Hirschmann-connector |
8 |
Grote Hirschmann-connector |
| |
Meetbereik |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
of MPa |
X: Toont het werkelijke meetbereik aan |
| |
Code |
Stroomvoorziening |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
andere |
| |
Code |
Uitgangssignaal |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Drukverbinding |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
andere ((¢50.4 Flanke) |
| |
Code |
Elektrische aansluiting |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel afgesloten stopcontact 1,5 meter |
| B4 |
andere |
| |
Code |
Druktype |
| G |
Gewichtsdruk |
| Een |
Absolute druk |
| S |
Verzegelde referentiedruk |
Vragen:
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie tijd is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC netwerk isaltijd beschikbaar.
