Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BH93420-3051A |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BH93420-3051A | Uitvoerformulier: | 4-20mA of RS485 OF HART |
---|---|---|---|
Kabel: | PE, PU, PTFE | Precisiteit: | 00,25%,00,3%, 0,5% |
Diafragmamateriaal: | 316L roestvrij staal | Oorsprong: | Shaan Xi. |
Proeftype: | Proeftype | Aanpassing: | Beschikbaar voor OEM en ODM |
Markeren: | BH93420-3051A Waterdrukniveau sensor,Sensor voor het waterdrukniveau met display,4-20mA vloeibare drukomvormer |

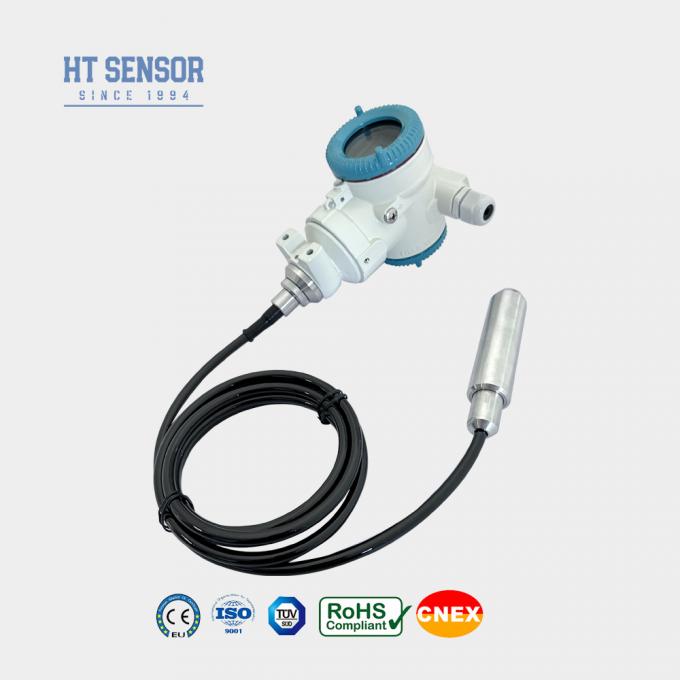

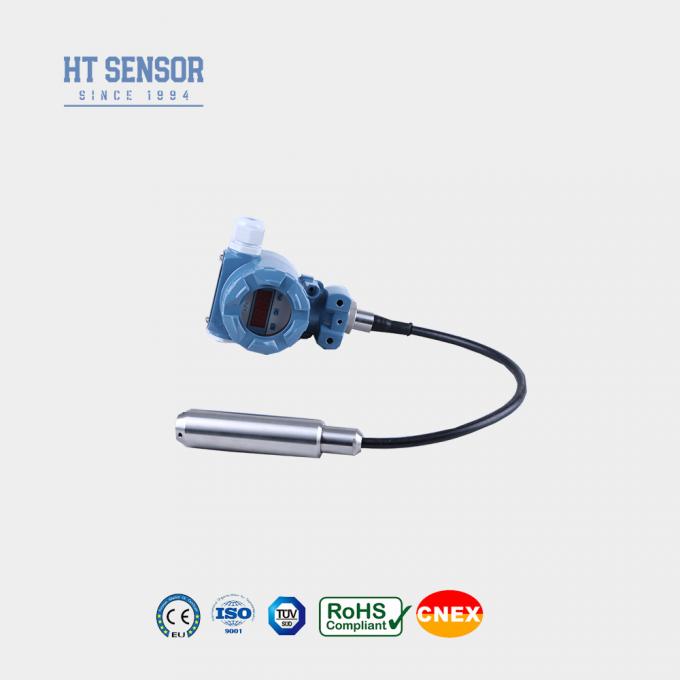

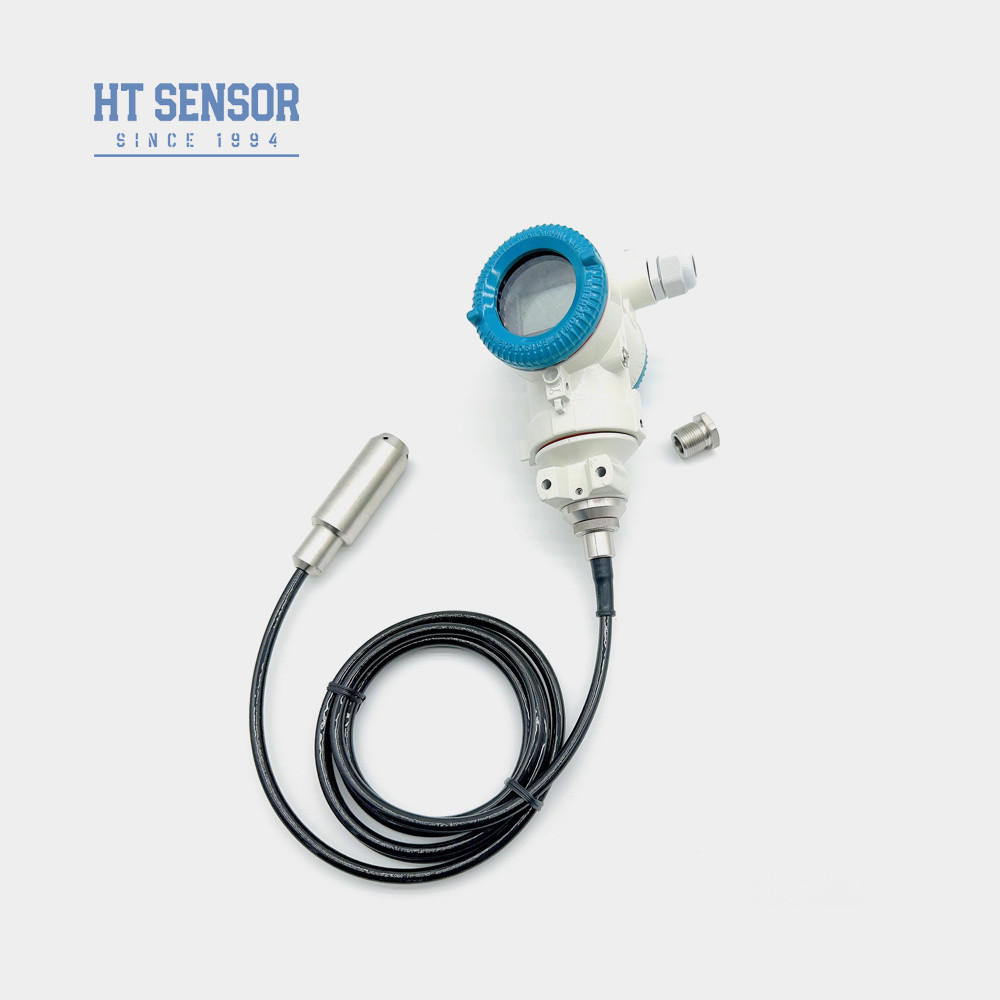

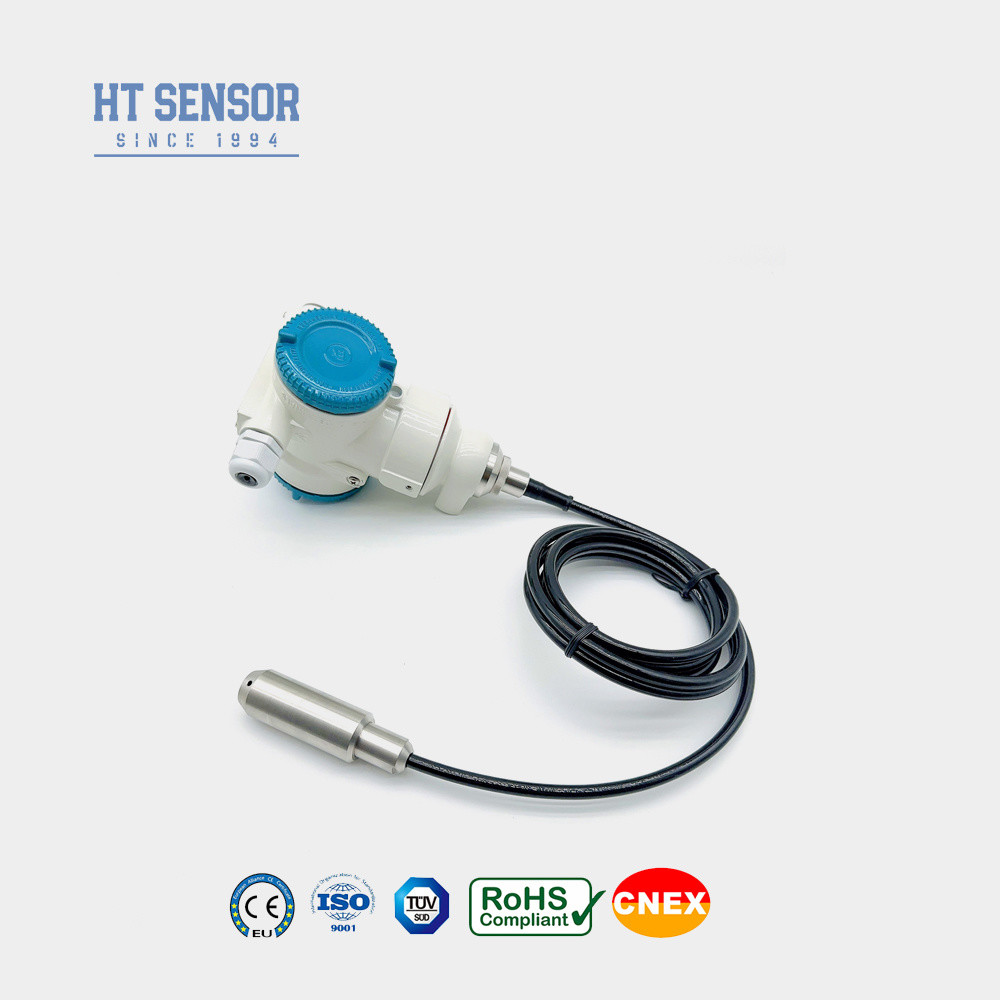

B.H93420-3051AW- Wat? niveauTverlosser
Invoering van de waterstandsmeting door de zender:
BH93420-3051A waterniveau zender hebben een compacte structuur, eenvoudige aanpassing en flexibele installatie bieden gemak voor gebruikers om gemakkelijk te gebruiken.0~10 mA en andere standaardsignaaluitgangsmodussen kunnen door de gebruiker worden geselecteerd volgens de behoeften.
Het gebruik van het principe van hydrostatica om het vloeistofniveau te meten is een belangrijke toepassing van druksensoren.De speciale kabel met een luchtslang in het midden en speciale afdichtingstechnologie zorgen voor de waterdichtheid van de sensor, en de referentiedrukkamer in verbinding brengen met de omgevingsdruk, teneinde de hoge nauwkeurigheid en hoge stabiliteit van de meting te waarborgen.
Prestatieparametersvan de waterstandsmeting met een zender | |
---|---|
Meetbereik | 0~10m...400mH2O |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 2X nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | ±0,03% (typisch) ±0,05%FS (maximaal) |
Hysteresis | ±0,03% (typisch) ±0,05%FS (maximaal) |
Langetermijnstabiliteit | ± 0,15% F.S/jaar (max.) |
Nultemperatuurverschuiving | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Span Temperatuur Drift | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
Compensatietemperatuur | 0-50oC (0-1m) . 0-2m); 0-70oC |
Werktemperatuur | -20 tot 80 °C |
Bergingstemperatuur | -30°C tot 100°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Schok | 100 g |
Huismateriaal | van gegoten aluminium, l1Cr18Ni9Ti |
Materiaal van het diafragma | 316L roestvrij staal |
Isolatieweerstand | >=100MΩ@100VDC |
Explosiebestendige classificatie | ExiaIICT6 |
Beschermingscategorie | IP68 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 1,5 kg (zonder kabel) |
Kabelmateriaal | Polyethyleen, polyurethaan, PTFE-kabel |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 15 ~ 30VDC | 2/3/4 draad |
RS485 communicatieprotocol | 4 draad |

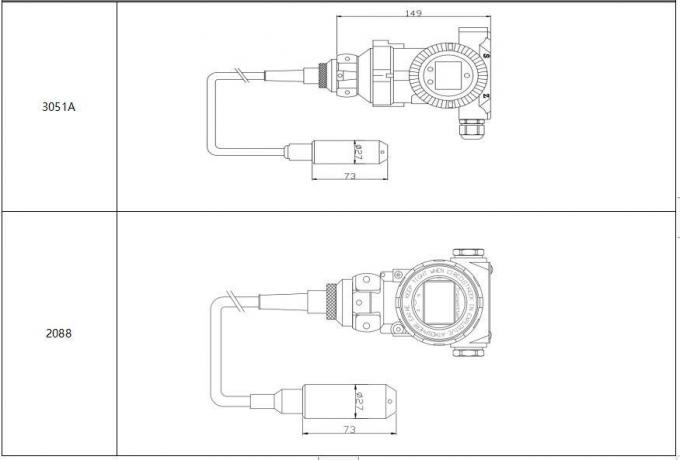

Ontwerp van de structuur |

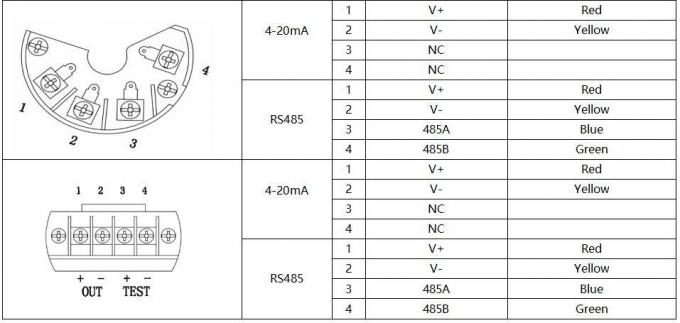

Elektrische aansluiting |

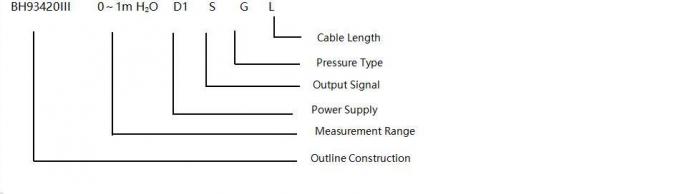

Voorbeelden van selectie |
Besteltips |
De orde Gids | ||||||||||
BH93420 | Code | Ontwerp van de structuur | ||||||||
III. | Liquid level transmitter met 2088 behuizing | |||||||||
Meetbereik | 0~10m...400mH2O | |||||||||
Code | Stroomvoorziening | |||||||||
D1 | 24VDC | |||||||||
Code | Uitgangssignaal | |||||||||
S1 | 4~20mADC | S2 | RS485 | |||||||
Code | Elektrische aansluiting | |||||||||
B5 | 2088 met weergave | |||||||||
B6 | 3051A | |||||||||
Code | Druktype | |||||||||
G | Gewichtsdruk | |||||||||
Een | Absolute druk | |||||||||
S | Verzegelde referentiedruk | |||||||||
Code | Materiaal | |||||||||
01 | 304 roestvrij staal | |||||||||
02 | 316L roestvrij staal | |||||||||
Code | Kabelmateriaal | |||||||||
C1 | PE | |||||||||
C2 | PU | |||||||||
C3 | PTFE |
