Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP156TC |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model nr.: | BP156TC | sensor: | Keramische sensor |
---|---|---|---|
Kracht: | 5VDC /3,3VDC /12-36vdc | Output: | 0.5-4.5V/0.2-2.2V /4-20mA |
Huismateriaal: | 304S.S. | Handelsmerk: | HTsensor |
Oorsprong: | Baoji, China | HS-code: | 9026209090 |
Genauigheidsgraad: | 00,5% | Drukbereik: | 0kpa~200kpa...10MPa |
IP-classificatie: | IP65 | Aanpassing: | Beschikbaar voor OEM en ODM |
Markeren: | Vingervinger 4-20mA industriële drukomvormer,Industriële drukomvormer BP156TC,BP156TC Keramische drukzender |

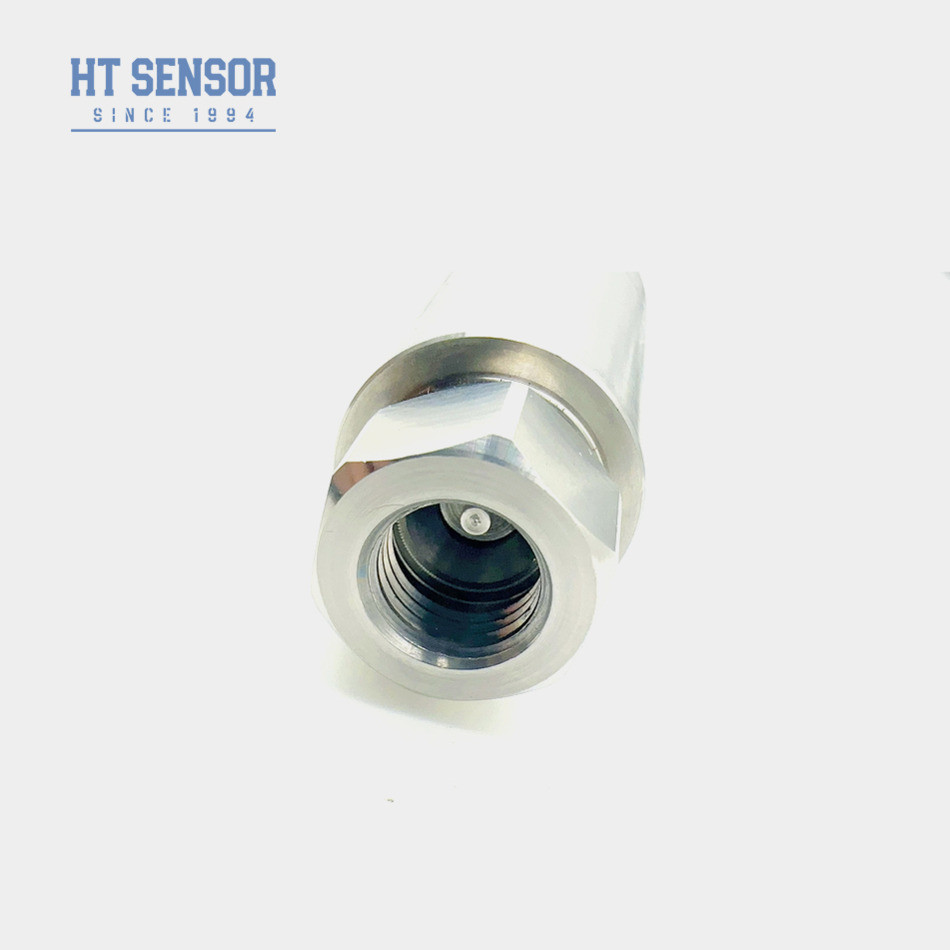

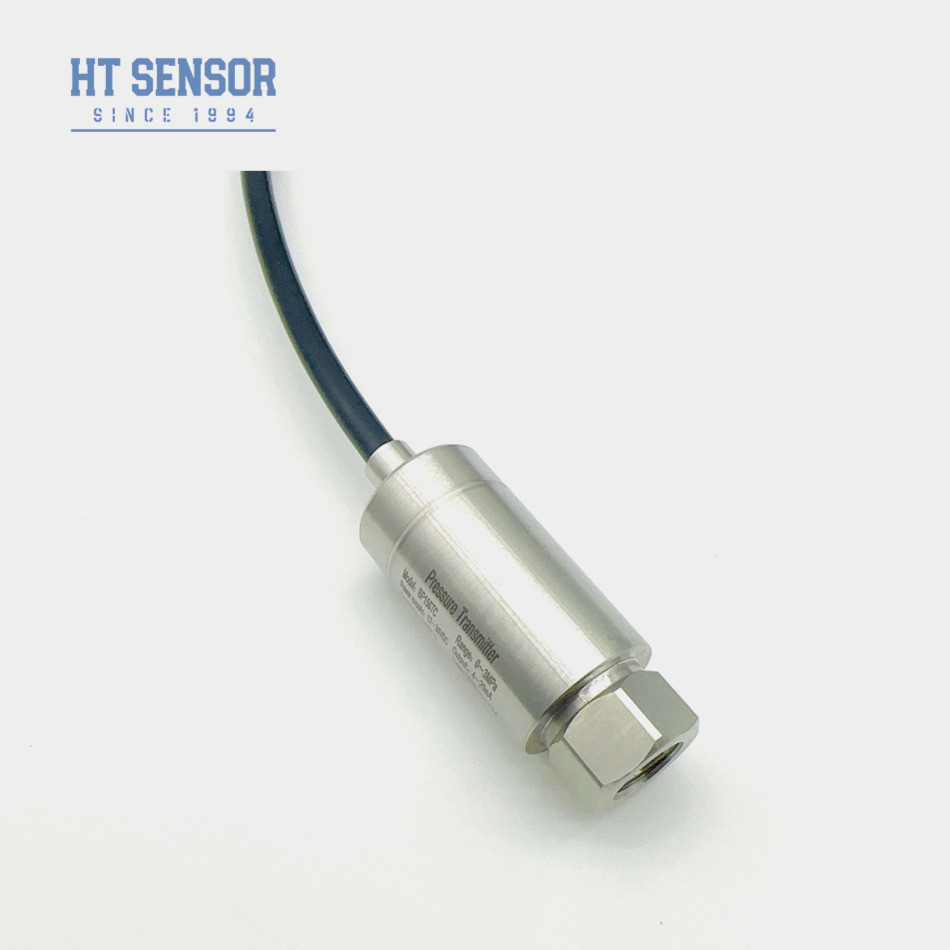

BP156TC-druktransmitter
Invoering van industriële druksensoren:
De BP156TC industriële druksensor is een kosteneffectieve oplossing die is ontworpen voor luchtcompressoren en koelapparatuur.De zender bevat de nieuwste technologie en beschikt over een hoogwaardige zendcircuit ontwikkeld door ons bedrijfHet heeft een compacte grootte, een sterke vochtbestandheid en een uitstekende elektromagnetische interferentiebestendigheid.De kerncomponent is een keramische druksensor die aanzienlijke kostenbesparingen biedt voor lage overbelasting onder druk.
Productkenmerkenmet een breedte van niet meer dan 50 mm,:
1Breed meetbereik, uiteenlopende drukinterfaces
2Compact en licht ontwerp
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
Toepassingenmet een breedte van niet meer dan 50 mm,:
1Niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. scheepvaart en luchtvaart
3Aardgas, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparametersmet een breedte van niet meer dan 50 mm,: | |
Meetbereik | 0kPa ~ 500kPa...5MPa |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid en hysteresis | 0.02% F.S. (Type) 0.05% F.S. (Max.) |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Frequentie-respons | 2.4Khz |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex db IIC T6 Gb |
Beschermingscategorie | IP65 |
Gewicht | ~ 0,15 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC |
Voorbeelden van selectie |
Besteltips |
Bestelgids | |||||||||
BP15X | Analoogdruktransmitter | ||||||||
Code | Ontwerp van de structuur | ||||||||
5 | Packard-prop | 6 | Verzegelde directe uitgangskabel 1,5 meter | ||||||
7 | Mini-Hirschmann-connector | 8 | Grote Hirschmann-connector | ||||||
Meetbereik | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa of MPa |
X: Toont het werkelijke meetbereik aan | ||||||||
Code | Stroomvoorziening | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | andere | ||||||||
Code | Uitgangssignaal | ||||||||
S1 | 4~20mADC | S5 | 0~20mADC | ||||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Code | Drukverbinding | ||||||||
J1 | M20x1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | andere ((¢50.4 Flanke) | ||||||||
Code | Elektrische aansluiting | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kabel afgesloten stopcontact 1,5 meter | ||||||||
B4 | andere | ||||||||
Code | Druktype | ||||||||
G | Gewichtsdruk | ||||||||
Een | Absolute druk | ||||||||
S | Verzegelde referentiedruk |
Om u de meest geschikte sensor aan te bevelen, geeft u ons hieronder de informatie.
1Werktemperatuur: -40 °C tot 125 °C.
2Testbereik?
3Uitgang: 4-20mA, RS485 of andere?
4- Schroef: G1/4, 1/4NPT, R1/4, M20*1.5?
5Elektrische aansluiting: Hirschmann, Packard, directe leiding?
6- Bestelhoeveelheid: ?
