Name: ODM OEM Silicium piezoresistieve druk sensor 5-10V Diafragma gebaseerde druk sensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26V
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT26V	Type uitgangssignaal:	Analoog type
Bereik:	0-10kpa~60mpa	Materiaal:	316L roestvrij staal
Bedradingstype:	met een breedte van niet meer dan 50 mm	Metingsmedium:	Lucht en vloeistof
Kracht:	5-10VDC POWER	Output:	10mv/v
Dia:	19mm	Aanpassing:	OEM en ODM
Markeren:	ODM OEM Silicon Piezoresistive Druk sensor , Silicon Piezoresistive Druk Sensor 5V , 10V op het diafragma gebaseerde druksensor

Productomschrijving

OEM HT26V 5-10V toevoer silicium druk sensor kernonderdelen fabriek

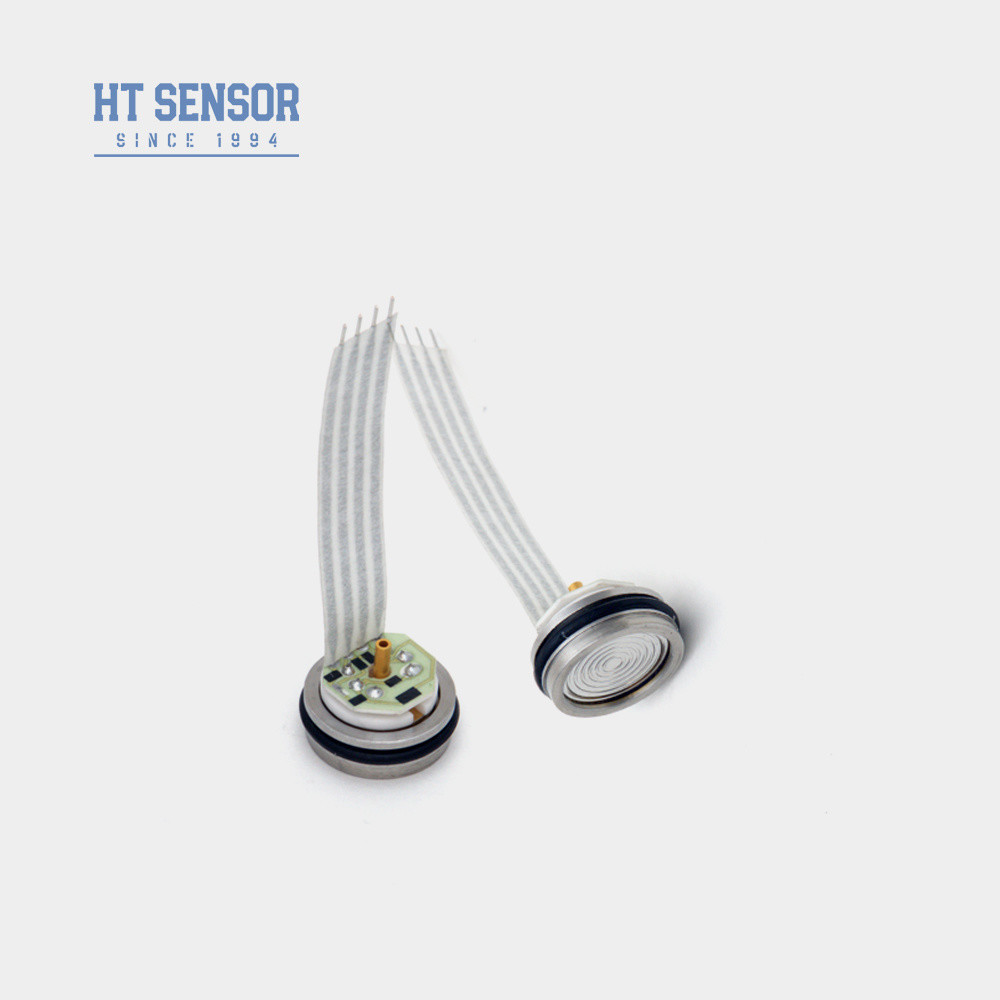

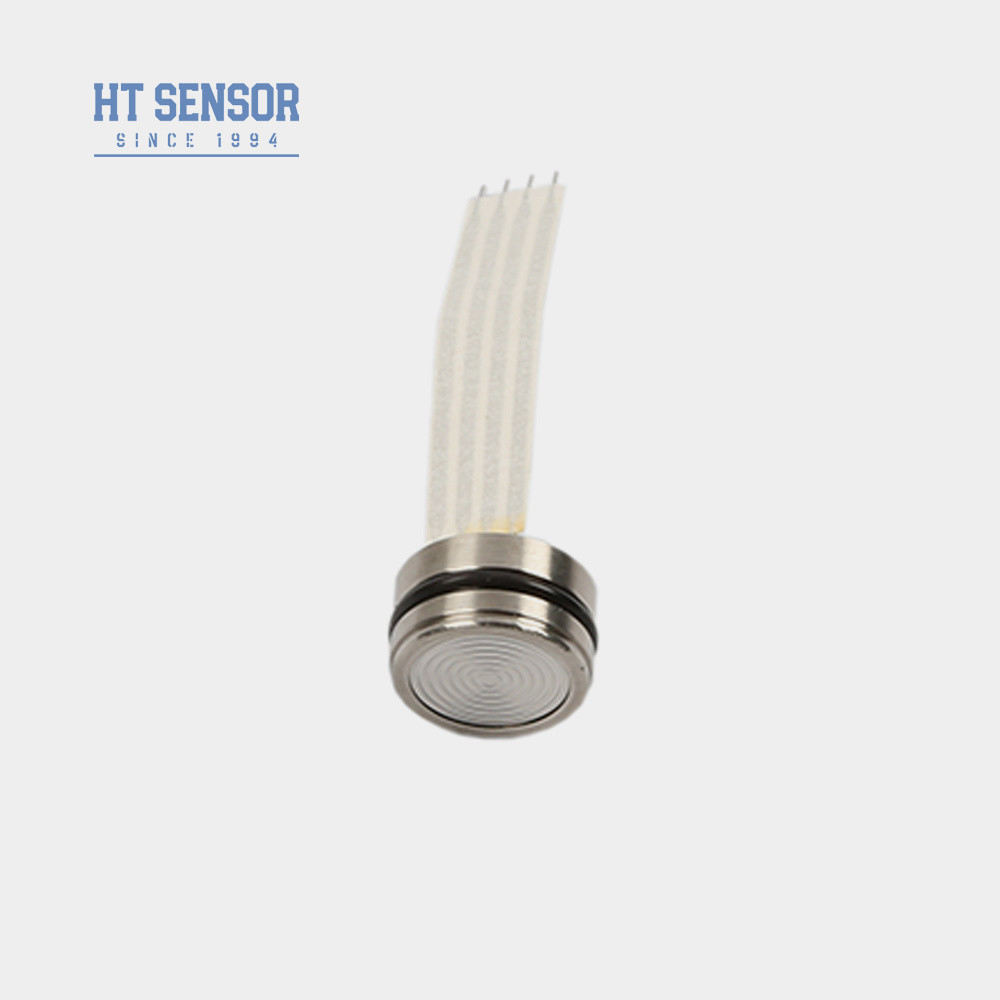

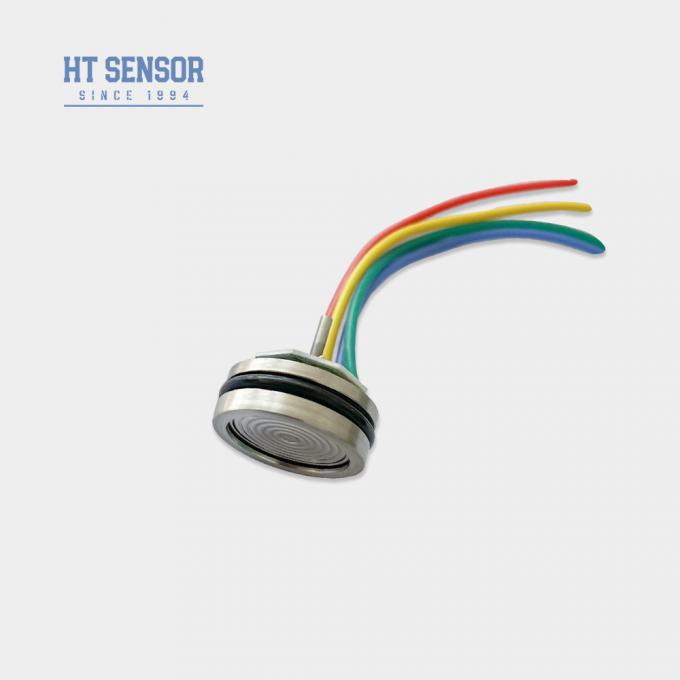

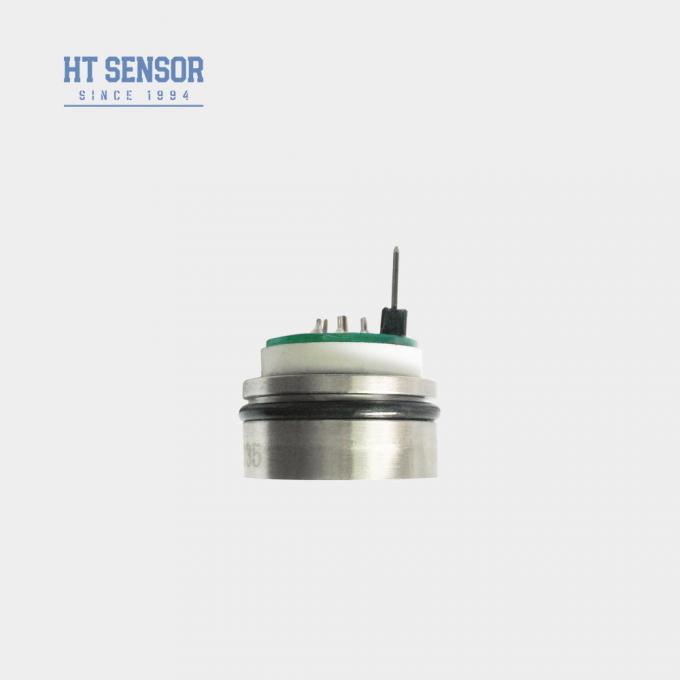

HT26V Piezoresistieve siliciumdruksensor

Invoering van een siliciumdruksensorkern:

HT26V is een piezoresistieve siliciumdruksensorkern. Het gebruikt het piezoresistieve effect van diffus silicium om de druk van vloeistoffen en gassen te meten.De stroomtoevoer met constante spanning is relatief standaard, lager dan de normale HT19-hoogte, geschikt voor speciale behuizing.

Dit product is een aangepast product, kan worden aangepast constante spanning stroomvoorziening of constante stroomvoorziening, de hoogte kan worden aangepast volgens de behoeften van het veld,en ten slotte volledig toepasbaar op de eisen van de klant.

10V supply pressure sensor core components factory

Productkenmerkenmet een vermogen van meer dan 10 W,:

Standaardspanningsvoorziening en standaardsignalen
Hoge betrouwbaarheid en uitstekende stabiliteit
DeMin.Hoogte is 7mm, verschillende structuren kunnen worden aangepast

Toepassingenmet een vermogen van meer dan 10 W,:

Gebruikelijk op verschillende industriële proceslocaties.
Onder meer petroleum, chemie, metallurgie, energie en hydrologie.
Gebruikt in de maritieme en luchtvaartindustrie
Geschikt voor hydraulische en pneumatische besturingssystemen.

Elektrische prestatiesmet een vermogen van meer dan 10 W,:

Stroomvoorziening: ≤10VDC (5-10VDC)
Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
Inputimpedantie:4KΩ~20KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ

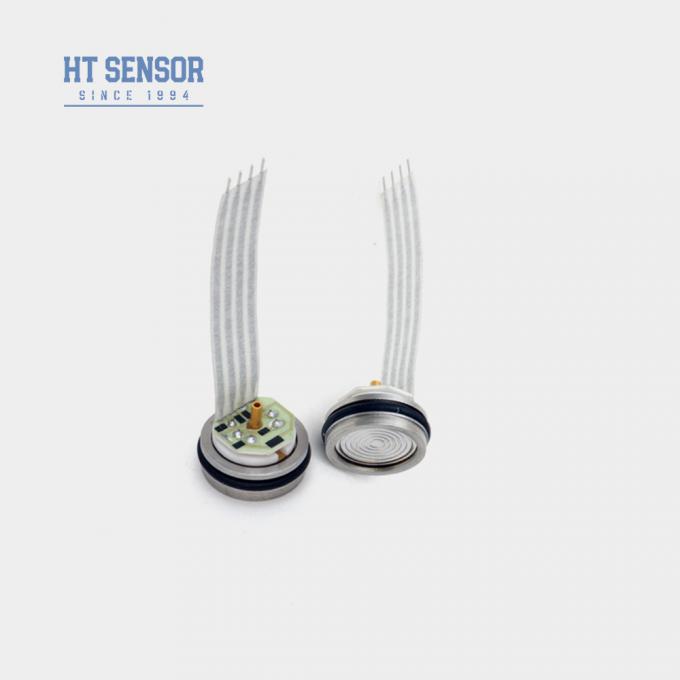

Elektrische aansluiting: 100 mm hoge temperatuurdraad, lintkabel en Pinnenaansluitingen.

Prestatieparametersmet een vermogen van meer dan 10 W,:
Meetbereik		Afmeting ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld (S)	3500KPaS, 7MPaS, 10MPaS
		Type		Maximaal	Eenheid
Niet-lineariteit		±0.15		±0.3	% F.S.
Herhaalbaarheid		0.05		0.1	% F.S.
Hysteresis		0.05		0.1	% F.S.
Nul Offset-uitvoer		0 ± 1		0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1		±2.5	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.8		± 15	% F.S.
Gecompenseerde tijdelijke.	≤ 20 KPa	0 tot 50			oC
	≥ 35 kPa	0 tot 70			oC
Werktemperatuur		-20 tot 80			oC
Bergingstemperatuur		-40 tot 125			oC
Toegestane overbelasting		3 keer de volledige schaal
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %			F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 25 g
De parameters worden getest onder de volgende omstandigheden: 10V @ 25oC

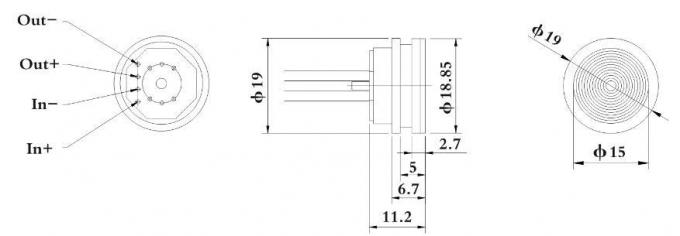

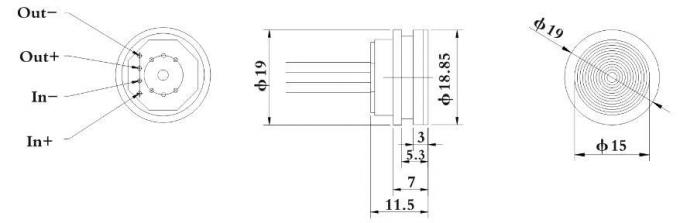

Ontwerp van de structuurmet een vermogen van meer dan 10 W,
Drukbuis < 3,5 MPaS
Normaal ≥ 3,5 MPaS < 40 MPaS

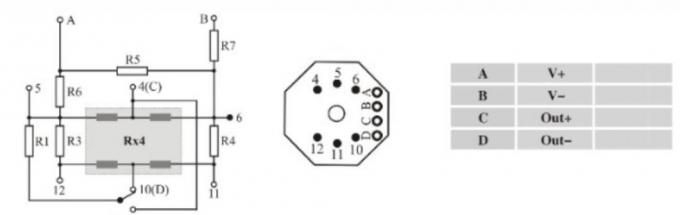

Elektrische aansluiting en compensatie

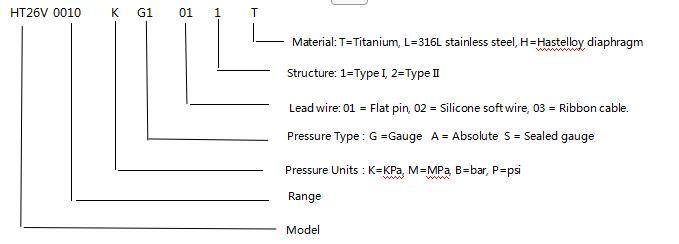

Voorbeelden van selectie

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de kern binnendringen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

FQA

1.V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2.V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service

3.V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.

4.V: Wat is de typische levertijd?

A: 5 tot 8 werkdagen voor standaardmodellen.

5.V: Hoe zijn de prijzen van de producten?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.

6.V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

bedrijf

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT26V

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
