Name: HT19 Diffuse Silicon Pressure Sensor En Druktransducer Waterniveausensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Modelnr.:	HT19	Draadtype:	Vier-draad
Meetmedium:	Gas en vloeistof	Vullend medium:	Siliciumolie
Langetermijnstabiliteit:	0.2%F.S/Year	Transportpakket:	Karton
Specificatie:	19 mm	Oorsprong:	China
Hs-code:	9026209090	Type:	Piëzoresistieve druksensor
Voor:	Diffuse siliciumdrukzender	Type uitgangssignaal:	Analoogtype
Materiaal:	roestvrij staal	Maatwerk:	Available OED / ODM

Productomschrijving

Productbeschrijving

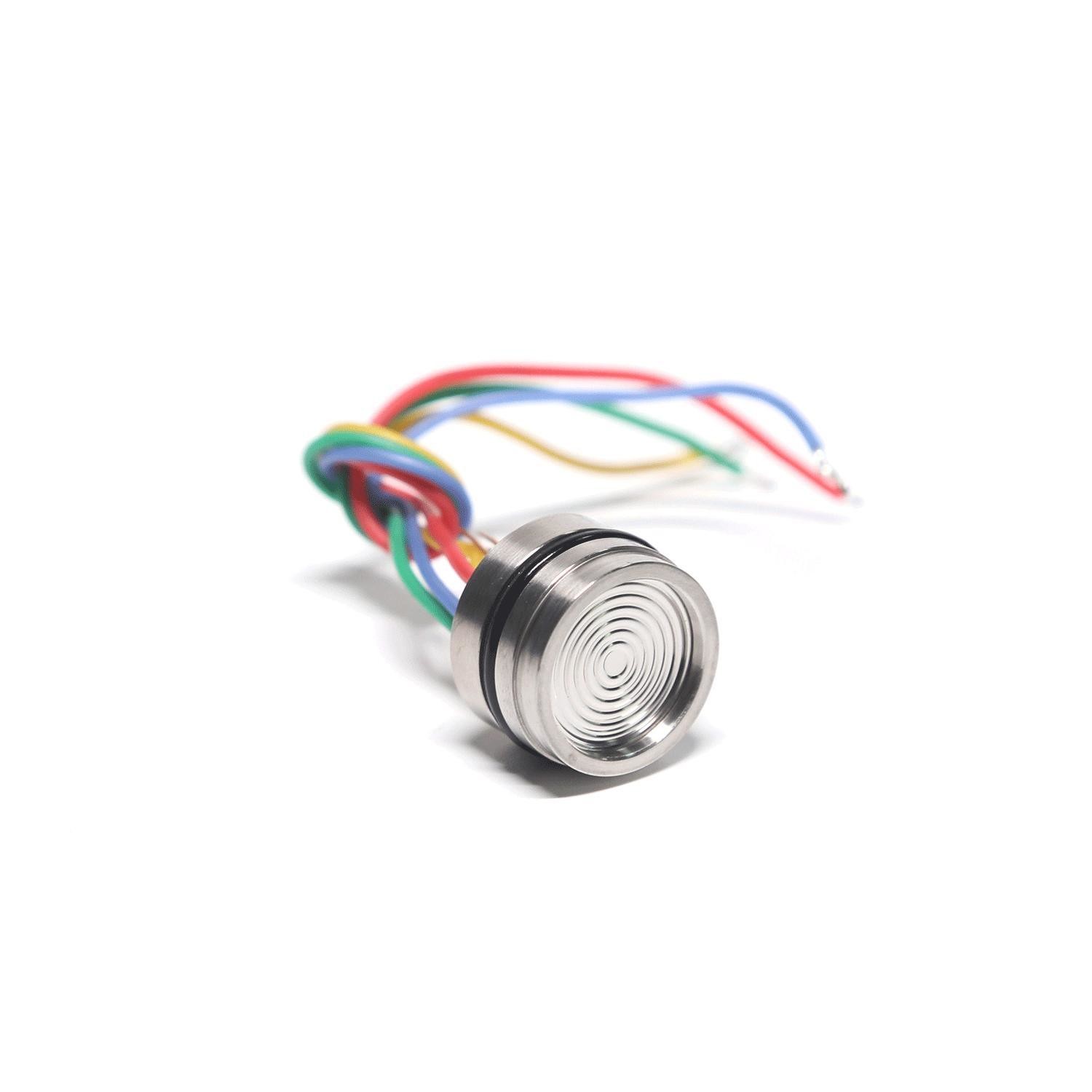

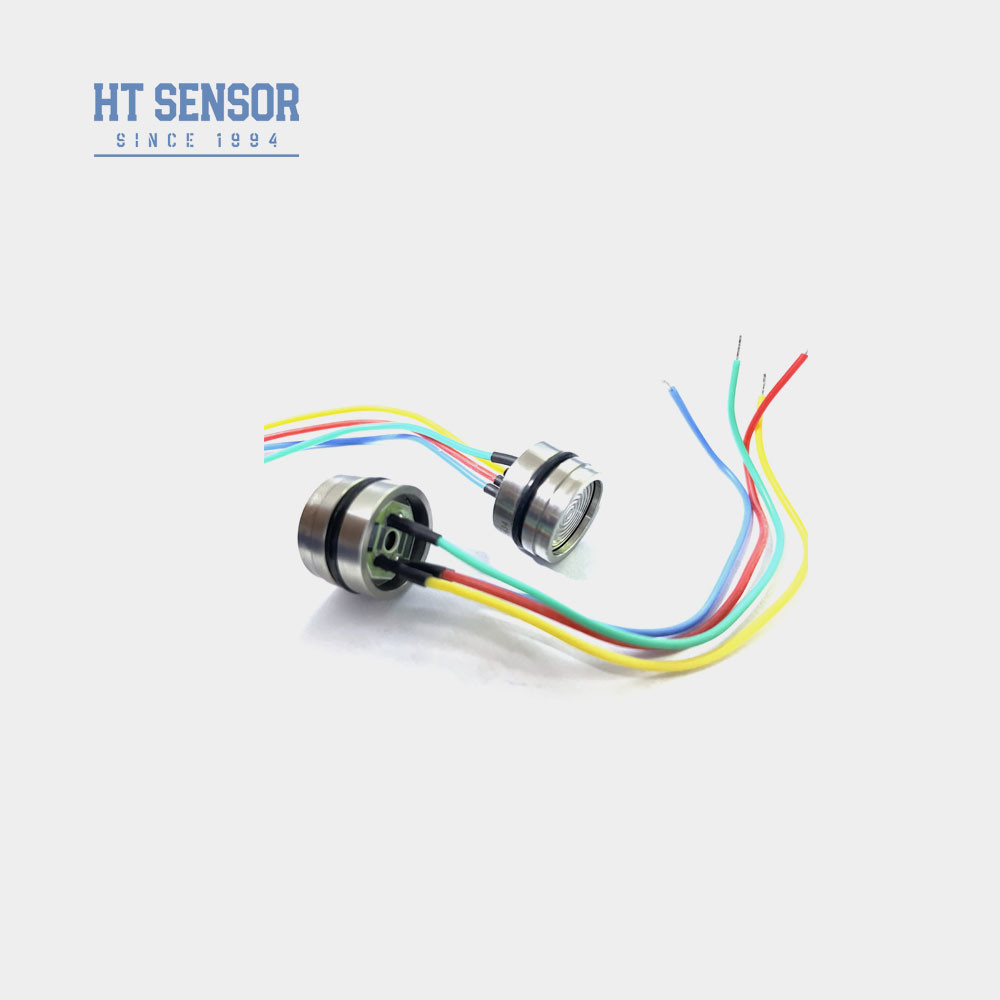

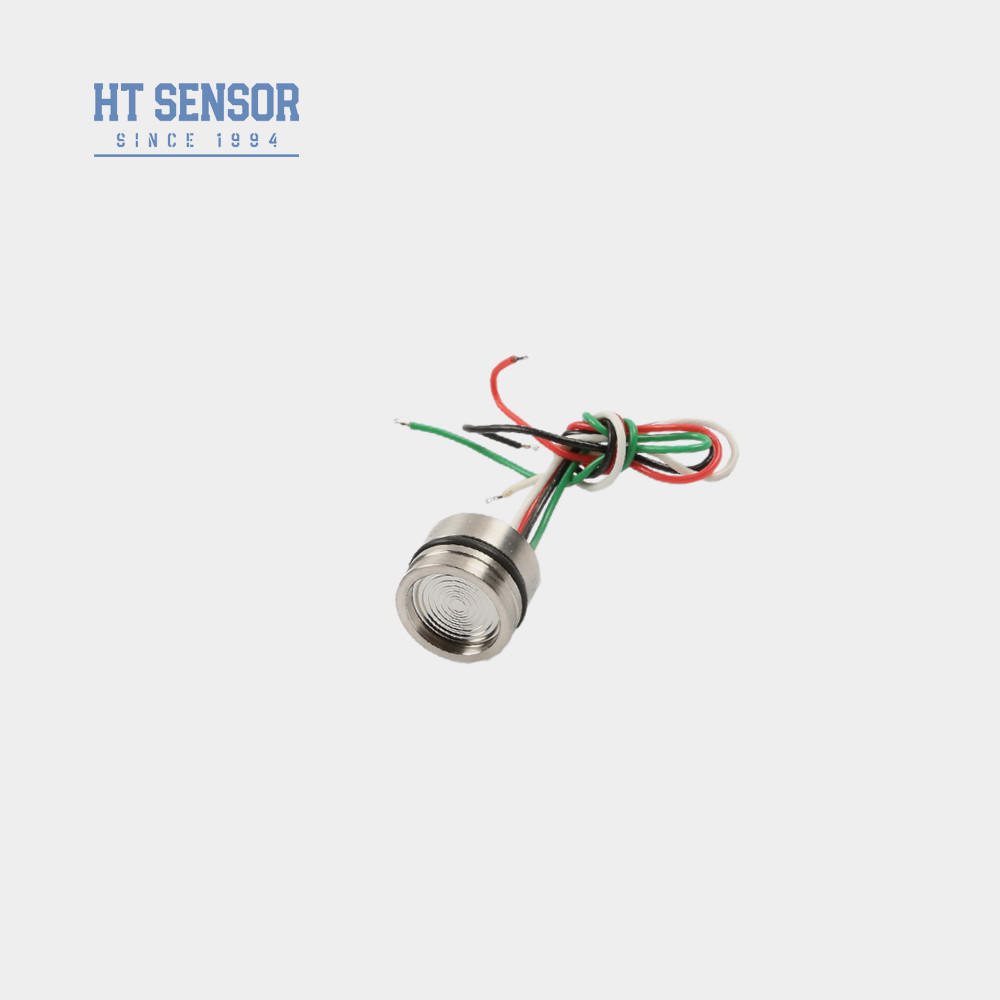

HT19 Siliconen Piezoresistieve Druksensor

Inleiding:
HT19 functioneert als een siliconen piezoresistieve druksensor, met een kern die bestaat uit een zeer stabiel diffuus siliciumelement. Het meet effectief de druk van vloeistoffen en gassen door de druk van het geteste medium over te brengen op het siliconen diafragma via een isolatiediafragma en siliconenolie. De veelzijdigheid van de sensor vindt uitgebreid gebruik in luchtcompressoren en koelsystemen.
Product  Eigenschappen:
1. Gebruikmakend van geavanceerde technologie en een 316L roestvrijstalen behuizing, samen met  materialen zoals titanium en Hastelloy voor het diafragma

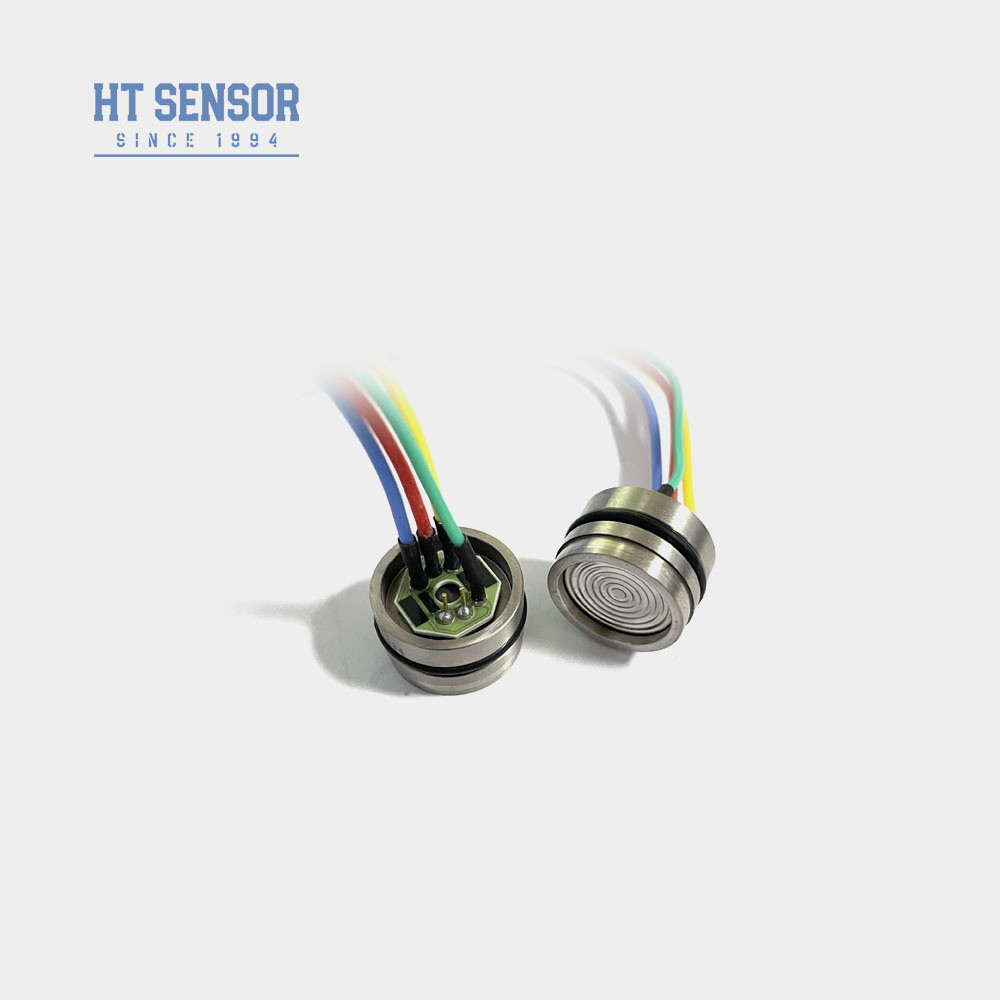

2. Gebruik van dikke-film circuits voor temperatuurcompensatie en nulpunt  correctie
3.uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingen:
1. Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L  roestvrijstalen compatibiliteit
2. Toegepast op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3. Gebruikt in de marine- en luchtvaartindustrie
4. Geschikt voor hydraulische en pneumatische besturingssystemen
5. Gebruikt in procesbesturingstoepassingen
Elektrische prestaties:
1. Voeding: ≤2mA DC (Typisch 1.5mA DC)
2. Ingangsimpedantie: 3KΩ~6KΩ
3. Uitgangsimpedantie: 2.5KΩ~6KΩ

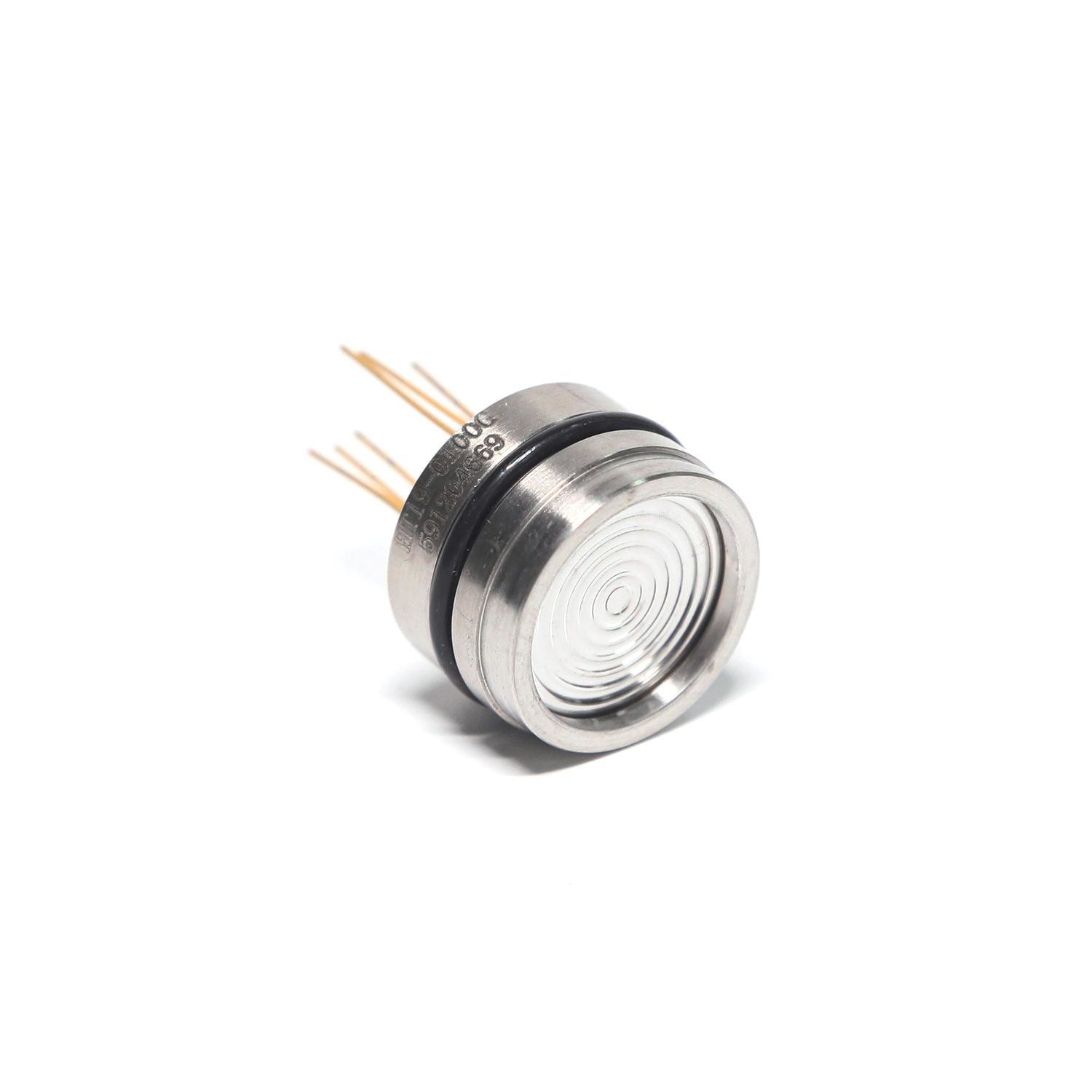

4. Elektrische aansluiting: Vergulde Kovar-pinnen of 100 mm hogetemperatuurdraden.

Prestatieparameters:
Bereik		Gauge(G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absoluut(A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld(S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS, 60MPaS
		Typ		Max	Eenheid
Non-lineariteit		±0.15		±0.3	%F.S
Herhaalbaarheid		0.05		0.1	%F.S
Hysteresis		0.05		0.1	%F.S
Nul Uitgang		0±1		0±2	mV
Span Uitgang	≤20KPa	50±10		50±30	mV
	≥35kPa	100±10		100±30	mV
Temperatuurfout-Nul	≤20KPa	±1		±2	%F.S
	≥35kPa	±0.5		±1	%F.S
Temperatuurfout-Span	≤20KPa	±1		±2	%F.S
	≥35kPa	±0.5		±1	%F.S
Gecompenseerde Temp.	≤20KPa	0~50			ºC
	≥35kPa	0~70			ºC
Bedrijfstemperatuur		-20~80			ºC
Opslagtemperatuur		-40~125			ºC
Toelaatbare Overbelasting		Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Barstdruk		5X de volledige schaal
Lange termijn stabiliteit		0.2 %			F.S/Jaar
Diafragma Materiaal		316L
Isolatieweerstand		≥200MΩ 100VDC
Trillingen		Geen verandering onder omstandigheden van 10gRMS, 20Hz tot 2000Hz
Schok		100g,11ms
Reactietijd		≤1ms
O-ring Afdichting		Nitrillering of Fluorring
Vulmedium		Siliconenolie
Gewicht		ongeveer 20g
De parameters worden getest onder de volgende omstandigheden: 1.5mA @ 25°C

Omtrekkonstructie
type1
type2

Elektrische aansluiting en compensatie

Selectievoorbeelden

Besteltips

1. Let bij de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de vereiste luchtdichtheid te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om vastlopen of beschadiging van de compensatieplaat te voorkomen.
3. Als het gemeten medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten er speciale instructies worden gegeven bij het plaatsen van de bestelling.
4. Vermijd het indrukken van het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern door diafragmadeformatie of perforatie te voorkomen.
5. Houd de drukaansluiting van de gauge-druk-kern open voor de atmosfeer en voorkom de toegang van water, waterdamp of corrosieve media in de kern negatieve drukkamer.
6. Als er wijzigingen zijn in de pin-leads, volg dan het label op de werkelijke kern ter referentie.

V&A

1.Q: Wat zijn de kenmerken van uw druksensortransmitters?

A: Hoge precisie, duurzaamheid en uitstekende prestaties. Maatwerk beschikbaar.

2.Q: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. Wij bieden OEM- en ODM-service

3.Q: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen tot 30.000 druksensortransmitters per maand produceren, dus we zijn volledig in staat om aan de behoeften van grootschalige bestellingen te voldoen. Het is echter raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie en leveringsplanning te garanderen
.

4.Q: Wat is de typische levertijd?

A: 5~8 werkdagen voor standaardmodellen. Aangepaste producten kunnen variëren.

5.Q: Hoe worden de producten geprijsd? Eventuele kortingen?

A: Concurrerende prijzen met kortingen voor bulkbestellingen of langdurige partners
.

6.Q: Wat is de garantie van uw producten? En after-sales service?

A: Onze garantietermijn is 24 maanden na verzending, en onze after-sales reageert met uw vragen binnen 24 uur, instructie op afstand via pc-netwerk is altijd beschikbaar.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	ISO9001
Modelnummer:	HT19

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
