HT20V Differentialsensor Cellen Druk Diffuse Silicium Piezoresistive Druk Sensor
Product Details
| Model-NR.: | HT20V | Draadtype: | Vier-draad |
|---|---|---|---|
| Meetmedium: | Gas en vloeistof | Aangepast: | Aangepast |
| Stroom: | 10VDC | Transportpakket: | karton |
| Type: | Differentiële piezoresistieve druksensor | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
HT20V Differentiële sensordruk,Differentiële sensor druk diffuse silicium,Diffuse silicium piezoresistieve druksensor |
||
Product Description

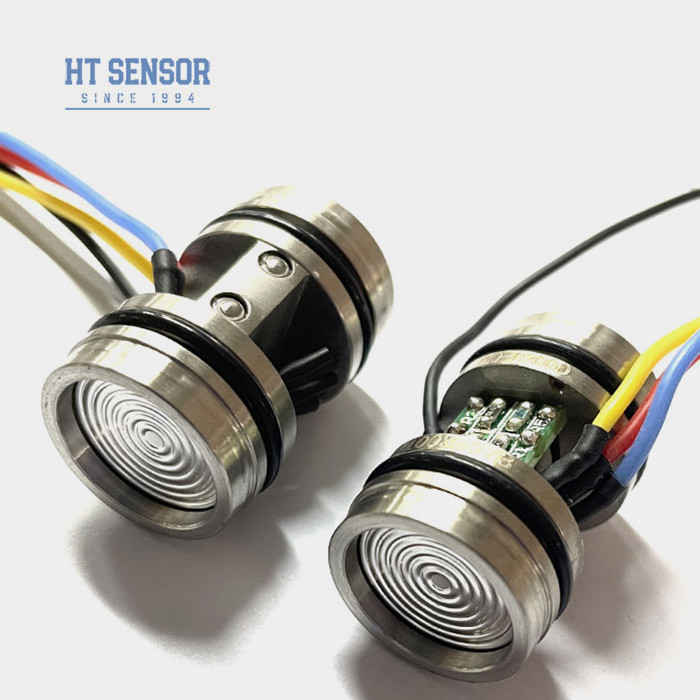

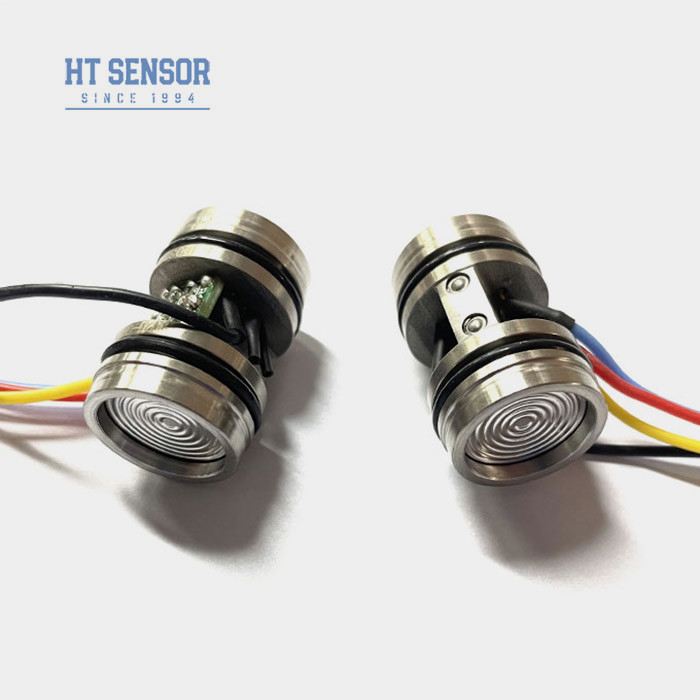

Baoji Hengtong HT20V Differentiële Piezoresistieve Diffuse Silicium Druk Sensor 10vdc
Invoering van een differentiële diffuse siliciumdruksensor:
HT20V is een drukdifferentialsensor met een zeer stabiele diffuseIn een duurzame 316L roestvrij staal behuizing,De sensor werkt met uitzonderlijke betrouwbaarheid.door een roestvrijstalen diafragma en een verzegelde silicium olie, waardoor preciezeDe gevoelige chip blijft geïsoleerd vanrechtstreeks contact met het gemeten medium, waardoor een volledig vaste toestand ontstaatHet is een zeer nauwkeurige differentialdrukmeting.Versatile product is geschikt voor diverse toepassingen die betrouwbare ennauwkeurige differentialdrukmeting
Productkenmerkenmet een vermogen van meer dan 10 W,:
- Stabiele en betrouwbare prestaties
- Hoge weerstand tegen statische druk
- Kosteneffectief
- Differentiële drukdetectie
- Drukkalibratietoestellen
- Meting van het vloeistofniveau
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | ||||
| Meetbereik | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Type | Maximaal | Eenheid | ||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |
| Hysteresis | 0.05 | 0.1 | % F.S. | |
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |
| ≥ 35 kPa | 0 tot 70 | oC | ||
| Werktemperatuur | -20 tot 80 | oC | ||
| Bergingstemperatuur | -40 tot 125 | oC | ||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||
| Breukdruk | 5x de volledige schaal | |||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||
| Materiaal van het diafragma | 316L | |||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||
| Schok | 100 g, 11 ms | |||
| Reactietijd | ≤ 1 ms | |||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||
| Volledig medium | Siliciumolie | |||
| Gewicht | ~ 45 g | |||
| De parameters worden getest onder de volgende omstandigheden: constante spanning van 10 V en omgevingstemperatuur van 25oC | ||||
| Ontwerp van de structuurmet een vermogen van meer dan 10 W, | |
| Afmeting |  |
| NotitiesAls de draadkleur verandert, raadpleeg dan het etiket dat aan de sensor is bevestigd voor nauwkeurige informatie. | |
| Elektrische aansluiting en compensatiemet een vermogen van meer dan 10 W, |
|
| Voorbeelden van selectie |
| Besteltips |
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en oefen gelijkmatige druk uit om schade aan de compensatieplaat te voorkomen.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
