Zuiverings- en beveiligingsapparatuur voor elektrische apparatuur
Product Details
| Model-NR.: | HT30 | Threadtype: | G1/4 G1/8 enzovoort |
|---|---|---|---|
| Draadtype: | Goud geplatte Kovar-pinnen of 100 mm hoge temperatuur draden. | Meetmedium: | Gas en vloeistof |
| Stabiliteit: | ± 0,1% F.S/jaar | Bereik: | 0~10kpa- 40Mpa |
| Diafragma: | 316L | Voeding: | 1,5 ma |
| Type uitgangssignaal: | Analoogtype | Materiaal: | Roestvrij staal |
| Maatwerk: | Beschikbaar | Aangepast verzoek | Garantie: | 2 jaar |
| Markeren |
Siliciumdruksensor van roestvrij staal,Silicon Pressure Sensor-element,Silicium piezoresistieve drukzender |
||
Product Description

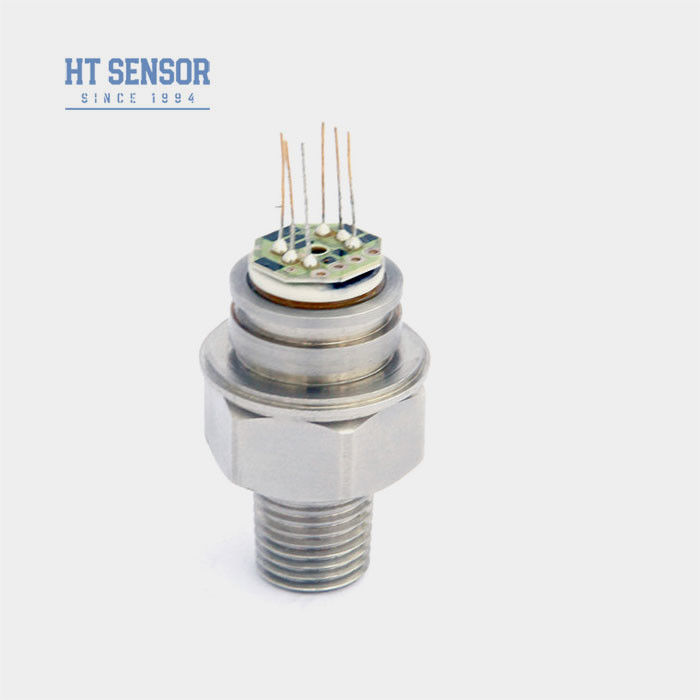

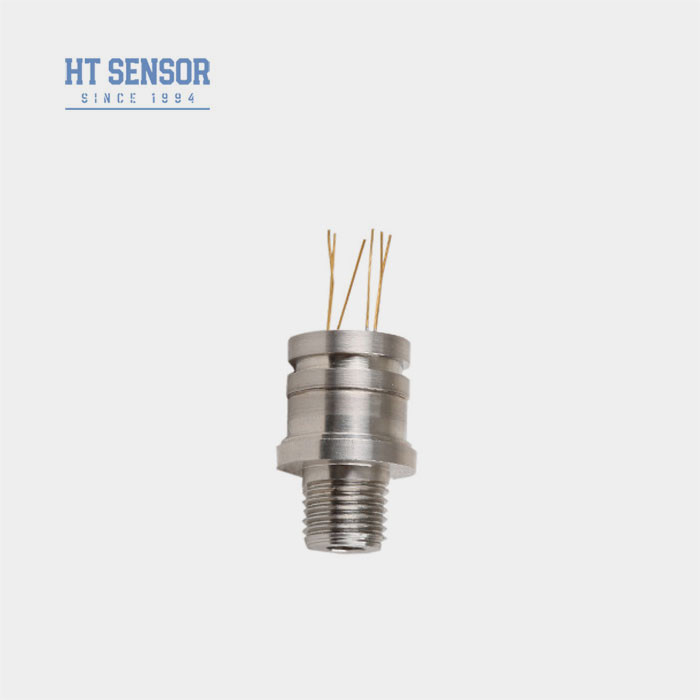

HT30 Stainless Steel Pressure Probe Element Siliciumdruksensor voor druktransmitter
HT30 Silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
HT30 silicium piezoresistive druk sensor is een zeer stabiel diffus siliconHet maakt gebruik van het piezoresistieve effect van diffuus silicium om deDe kern is met een standaarddraad, en het gebruikt geen O-ring afdichting, waardoor het geschikt is voor een breed scala vantoepassingen
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpuntcorrectie.
3.Meerdere draadinterfaces beschikbaar voor selectie
4.gesweisd als één stuk, compact en betrouwbaar
Toepassingenmet een breedte van niet meer dan 10 mm,:1.Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie.
2Gebruikt in de scheepvaart- en luchtvaartindustrie
3Geschikt voor hydraulische en pneumatische bedieningssystemen
4.Gebruikt in toepassingen voor procescontrole
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:1Stroomvoorziening: ≤ 2 mA gelijkstroom (typisch 1,5 mA gelijkstroom)
2.Inputimpedantie:2.5KΩ~6KΩ
3.Uitgangsimpedantie:2.5KΩ~6KΩ
4Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| Breukdruk | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 63 g | ||||
| De parameters worden onder de volgende omstandigheden getest: 1.5mA @ 25°C | |||||
| Ontwerp van de structuur | |

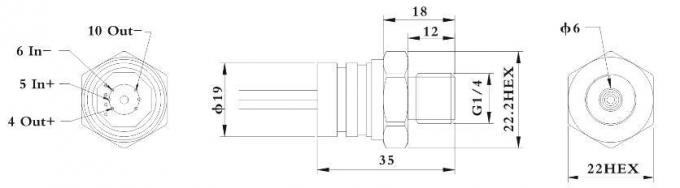

| Afmeting |
|

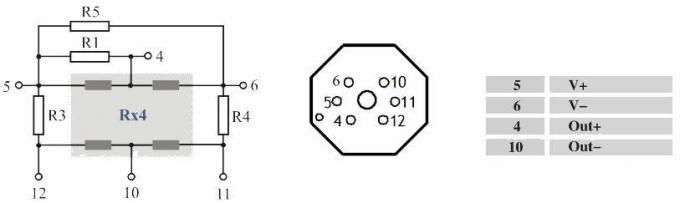

| Elektrische aansluiting en compensatie |
|

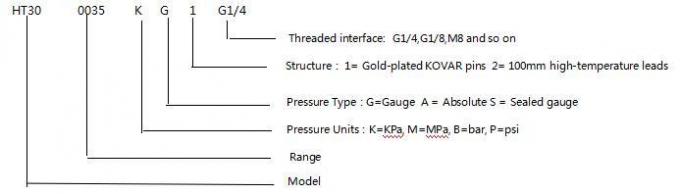

| Voorbeelden van selectie |
| Besteltips |
vereiste luchtdichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de kern binnendringen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
| V&A |
.4.V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
.6.V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
