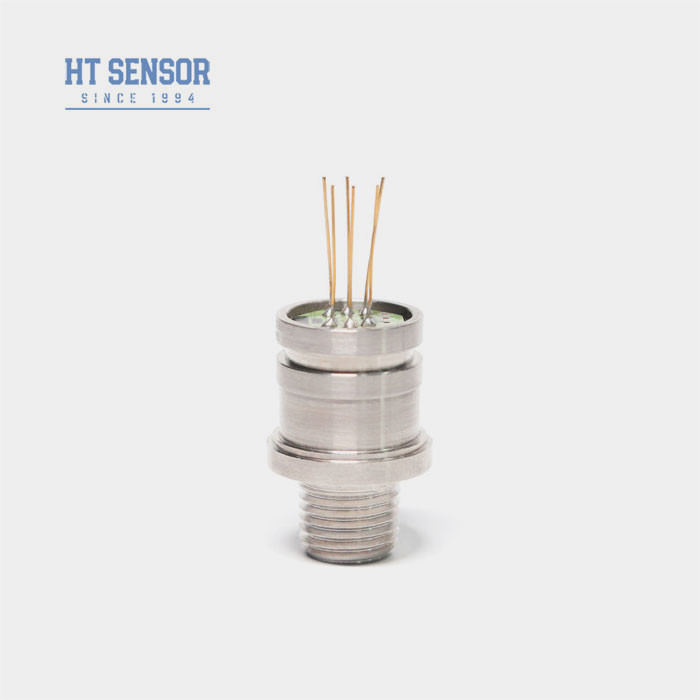

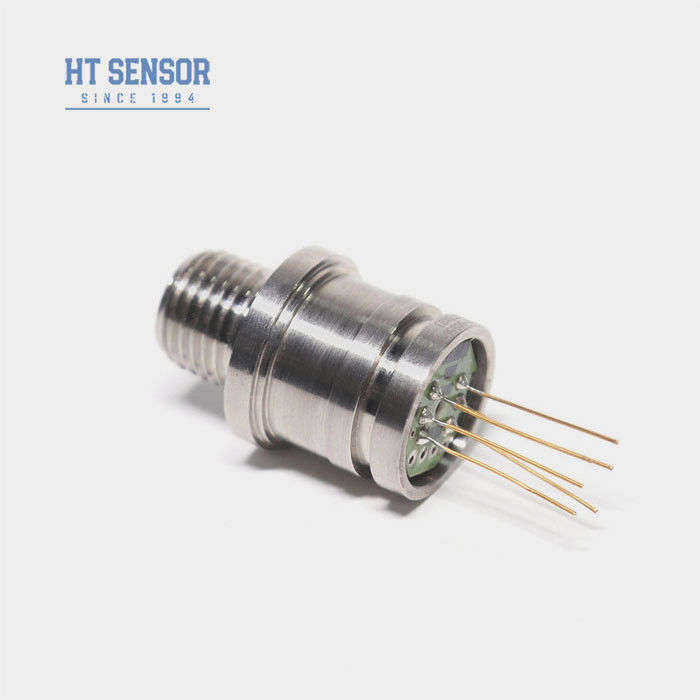

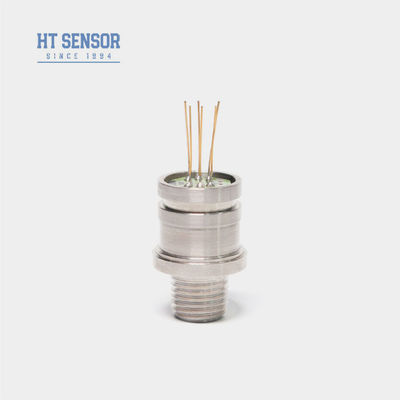

Name: HT30 Draad Silicium Druksensor Cell Water Wet Druksensor OEM
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT30
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT30	Draadtype:	OEM-producten
Draadtype:	Vier-draad	Metingsmedium:	Gas en vloeistof
Bereik:	0-10kpa~20Mpa	Kracht:	1.5 mA
Transportpakket:	karton	HS-code:	9026209090
Levering vermogen:	50000 stuks/jaar	Type:	Piëzoresistieve druksensor
Voor:	Diffuse siliciumdrukzender	Type uitgangssignaal:	Analoogtype
Materiaal:	van roestvrij staal	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek
Markeren:	HT30 draad siliciumdruk sensor , OEM Silicon Pressure Sensor Cell , Vochtdruksensor OEM

Productomschrijving

Baoji Hengtong HT30 draad op maat gemaakt silicium druk sensor cel voor water

HT30 Silicium piezoresistieve druksensor

Inleiding van de siliciumdruksensor:

HT30 silicium piezoresistieve druk sensor is een zeer stabiel diffus siliconHet maakt gebruik van het piezoresistieve effect van diffuus silicium om deDe kern is met een standaarddraad, en het gebruikt geen O-ring afdichting, waardoor het geschikt is voor een breed scala vantoepassingen.

HT30 Draad Silicium Druksensor Cell Water Wet Druksensor OEM 0

Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:

Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
Invoerimpedantie:2.5KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoge temperatuur draden.

Prestatieparametersmet een breedte van niet meer dan 10 mm,:
Meetbereik		Afmeting ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Verzegeld (S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS
		Type		Maximaal	Eenheid
Niet-lineariteit		±0.15		±0.3	% F.S.
Herhaalbaarheid		0.05		0.1	% F.S.
Hysteresis		0.05		0.1	% F.S.
Nul Offset-uitvoer		0 ± 1		0 ± 2	mV
Volledige productie	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100 ± 30	mV
Nul Offset Temp. Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Volledige schaal Temperatuur Drift	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	±0.5		± 1	% F.S.
Gecompenseerde Temp.	≤ 20 KPa	0 tot 50			oC
	≥ 35 kPa	0 tot 70			oC
Werktemperatuur		-20 tot 80			oC
Bergingstemperatuur		-40 tot 125			oC
Toegestane overbelasting		Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa
Breukdruk		5x de volledige schaal
Langetermijnstabiliteit		0.2 %			F.S./jaar
Materiaal van het diafragma		316L
Isolatieweerstand		≥ 200MΩ 100VDC
Vibratie		Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok		100 g, 11 ms
Reactietijd		≤ 1 ms
O-ring zegel		met een gewicht van niet meer dan 50 g/m2
Volledig medium		Siliciumolie
Gewicht		~ 63 g
De parameters worden onder de volgende omstandigheden getest: 1.5mA @ 25°C

Ontwerp van de structuurmet een breedte van niet meer dan 10 mm,
Afmeting

Elektrische aansluiting en compensatie

Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell

Voorbeelden van selectie

Productkenmerkenmet een breedte van niet meer dan 10 mm,:

Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpuntcorrectie.
Meerdere draadinterfaces beschikbaar voor selectie
Gesweisd in één stuk, compact en betrouwbaar

Toepassingenmet een breedte van niet meer dan 10 mm,:

Gebruikt in verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie.
Gebruikt in de maritieme en luchtvaartindustrie
geschikt voor hydraulische en pneumatische bedieningssystemen
Gebruikt in toepassingen voor procescontrole

Besteltips

1. In de montage, let op de coördinatie van de kern grootte en de zender behuizing om de vereiste afdichting te bereiken
2. Zorg er tijdens het montageproces voor dat de behuizing verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat vastkomt of beschadigt.
3Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd het drukken op het sensordiafragma met handen of scherpe voorwerpen om vervorming of doorboring van het diafragma en schade aan de kern te voorkomen.
5Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
6Als een pin verandert, raadpleeg dan het etiket op de kerndraad.

bedrijf

V&A

Q1: Zijn Ben je een fabrikant?

A1: Wij zijn een fabrikant met meer dan 29 jaar ervaring.

Q2:Aangepast product

A2: Wij leveren OEM- en Custom-Design-diensten.

V3:Kwaliteitsgarantie

A3:Onze producten hebben een beperkte garantie van 12 tot 18 maanden vanaf de verzenddatum tot de oorspronkelijke koper.Hengtong zal de defecte producten kosteloos vervangen of repareren.Deze garantie geldt niet voor eenheden die zijn gewijzigd.Misbruikt, verwaarloosd.

V4: Verzending en verpakking

A4:Producten worden over het algemeen verzonden via internationale express, inclusief UPS,FedEx,DHL en INT voor vooraf betaalde vracht,en kan ook uw verzendrekening gebruiken om te innen,Standaard exportverpakking,met inbegrip van inspectiecertificering.

V5:Neem contact op met ons

A5:We hebben een actief en ervaren verkoopteam om u te dienen op technische vraag en zakelijke issue.Just laat ons bericht of klik op de Online Service.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT30

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
