10VDC Vloeibare Silicium Druksensor Cel Mini Draad Watertank Niveaudruksensor
Product Details
| Model-NR.: | HT30V | Threadtype: | Aangepast |
|---|---|---|---|
| Draadtype: | Vier-draad | Meetmedium: | Gas en vloeistof |
| Aangepast: | Aangepast | Stroom: | 5VDC 10VDC |
| Specificatie: | draad G1/4 G1/8 1/4NPT enzovoort | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar |
| Markeren |
10VDC Liquid Silicon Pressure Sensor,Liquid Silicon Pressure Sensor Mini-draad,10VDC-druksensor voor het watervatniveau |
||
Product Description

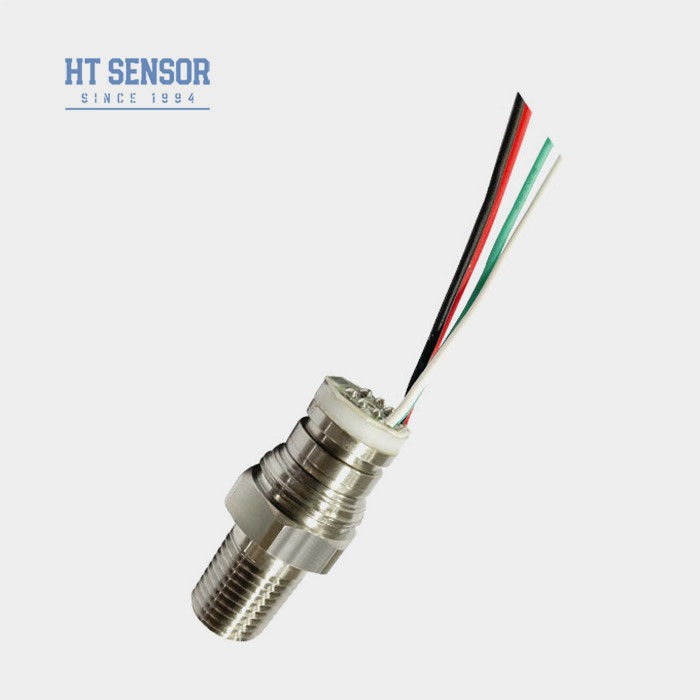

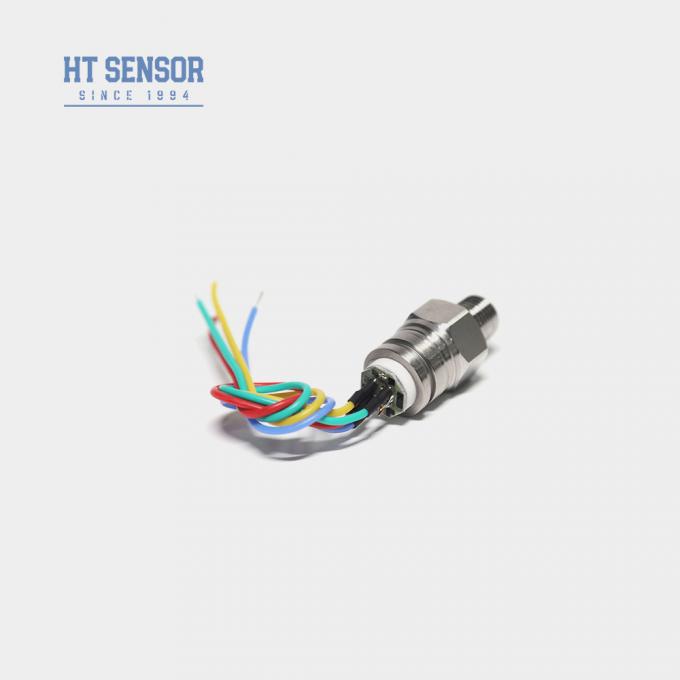

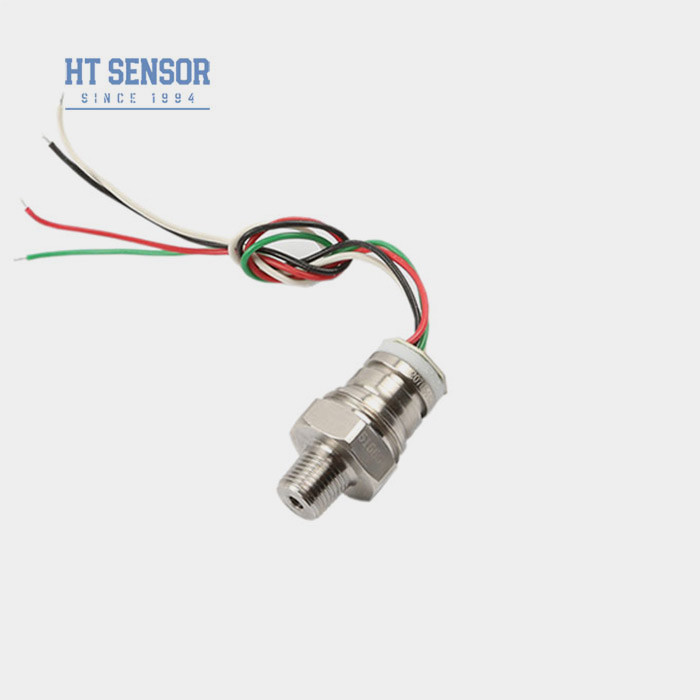

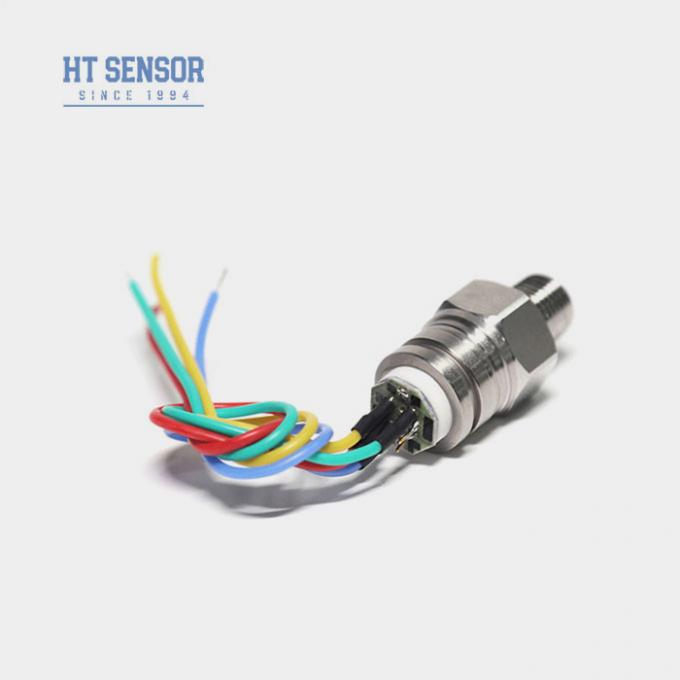

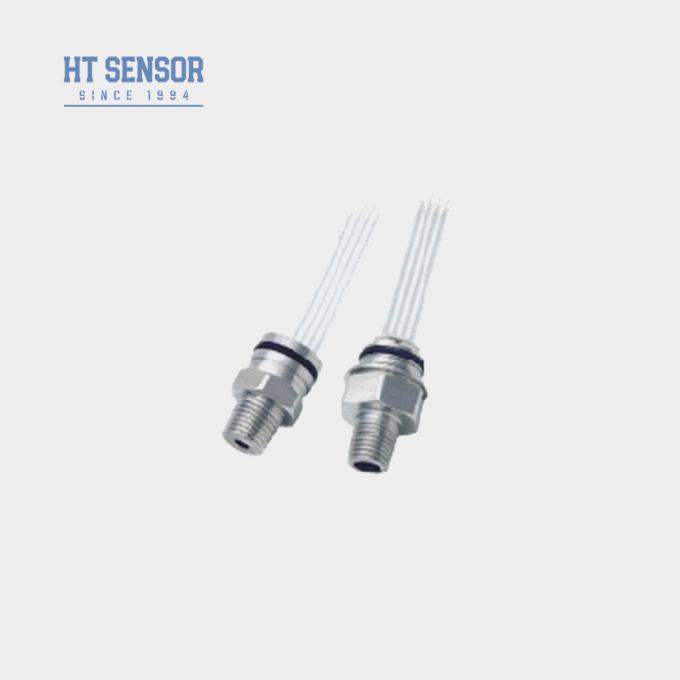

HT30V 10VDC aangedreven mini draad Liquid Silicon Pressure Sensor Transducer
HT30V PiezoresistiefSiliciumDruksensor
Inleiding van de druksensor van siliciumdraad:
Het HT30V maakt gebruik van een zeer stabiel diffuus silicium element, waardoor het een betrouwbare silicium piezoresistieve druk sensor.de sensor meet nauwkeurig de druk van vloeistoffen en gassenDe grote toepassingen in luchtcompressoren en koelsystemen maken het een waardevolle aanwinst in verschillende industrieën.
Productkenmerkenmet een breedte van niet meer dan 50 mm,:
- Gebruikt dikfilmcircuits voor temperatuurcompensatie en nulverschuivingcorrectie.
- Hoge betrouwbaarheid en uitstekende stabiliteit.
- Standaardspanningsstroomvoorziening, standaardauto
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Gebruikt in procesbesturingssystemen voor controle en controle van de druk.
- Meestal gebruikt in koelsystemen en luchtcompressoren voor druk meting.
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een breedte van niet meer dan 50 mm,: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | ~ 63 g | |||||
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC | ||||||
| Ontwerp van de structuur | |

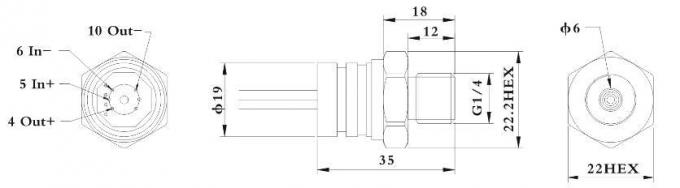

| Afmeting | |
| Notities: De draadgrootte van de druksensor kan worden aangepast | |
| Elektrische aansluiting en compensatie |
|
|
| Voorbeelden van selectie |
| Besteltips |
1Voor draadgevoerde sensoren moet u de vereiste draadinterface, bovenste interface, onderste interface of lasbehoeften bevestigen om het contourgrootte-diagram te geven.
2Indien het te testen medium onverenigbaar is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
3Vermijd het gebruik van handen of scherpe voorwerpen op het sensordiafragma om vervorming van het diafragma of doorbooringen en schade aan de kern te voorkomen.
4Houd de drukpoort van de meetkern open voor de atmosfeer om te voorkomen dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de meetkern binnendringen.
5Als een pin verandert, raadpleeg dan het etiket op de kerndraad.
