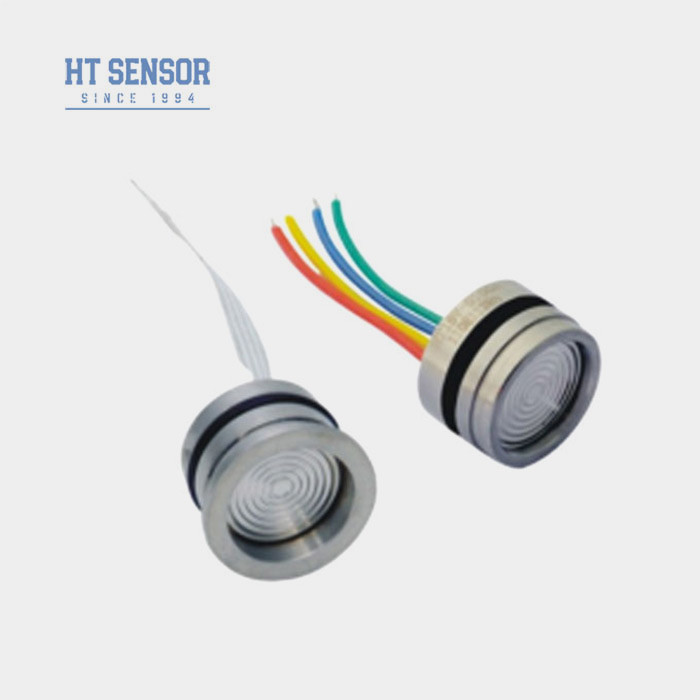

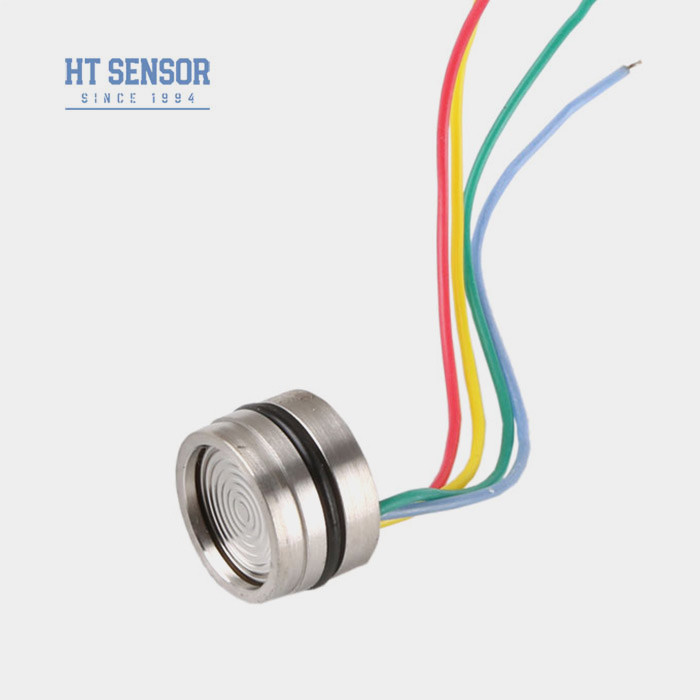

HT19V Silicium piëzoresistieve druksensor 5V 10VDC Silicium vloeistofluchtdruksensor
Product Details
| Modelnr.: | HT19V | Threadtype: | Nee |
|---|---|---|---|
| Draadtype: | Vier-draad | Het meetmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~100mpa | Uitvoer: | mV |
| Druktype: | G/A/S | Levering: | 1,5 ma |
| Hs-code: | 9026209090 | Levering vermogen: | 20000 stuks/maand |
| Type: | Piëzoresistieve druksensor | Materiaal: | Roestvrij staal |
| Maatwerk: | Beschikbaar | Aangepast verzoek | ||
| Markeren |
HT19V Silicium piezoresistieve druksensor,Silicon Piezoresistive Pressure Sensor 10VDC,10VDC silicon vloeibare luchtdruk sensor |
||
Product Description
HT19V 19mm 10VDC Piezo-elektrische siliciumdruksensor voor lucht en vloeistoffen
HT19V Silicium piezoresistieve druksensor
Inleiding van de siliciumdruksensor:
Het HT19V maakt gebruik van een zeer stabiel diffuse silicium element, waardoor het een betrouwbare silicium piezoresistieve druk sensor.de sensor meet nauwkeurig de druk van vloeistoffen en gassenDe grote toepassingen in luchtcompressoren en koelsystemen maken het een waardevolle aanwinst in verschillende industrieën.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
1. Gebruikt dikfilmcircuits voor temperatuurcompensatie en nulverschuivingcorrectie
2.Hoge betrouwbaarheid en uitstekende stabiliteit
3.Standaardspanningsstroomvoorziening, standaardauto
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
2.Gebruikt in procesregelsystemen voor controle en controle van de druk.
3.Meestal gebruikt in koelsystemen en luchtcompressoren voor druk meting.
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
1Stroomvoorziening: ≤10VDC
2.Gebruikelijke modus Spanningsuitgang: 50% van de invoer (typisch)
3.Inputimpedantie:4KΩ~20KΩ
4.Uitgangsimpedantie:2.5KΩ~6KΩ
5Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een breedte van niet meer dan 10 mm,- Ja. | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Type | Maximaal | Eenheid | ||||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.8 | ± 15 | % F.S. | |||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | |||||
| Volledig medium | Siliciumolie | |||||
| Gewicht | ~ 28 g | |||||
| De parameters worden onder de volgende omstandigheden getest: 10V @ 25oC | ||||||
| Ontwerp van de structuurmet een breedte van niet meer dan 10 mm, | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Elektrische aansluiting en compensatiemet een breedte van niet meer dan 10 mm, |
|
|
| Voorbeelden van selectie |
| Besteltips |
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om schade aan de compensatieplaat te voorkomen.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
| V&A |
.
.
