Gasvloeibare siliciumdruksensor kernvloeistofdiafragmadruksensor zeer stabiel
Product Details
| Modelnr.: | HT24 | Draad: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Draadtype: | Kovar-penen met vier draden of verguld | Meetmedium: | Gas en vloeistof |
| Bereik: | 0-10kpa~20Mpa | Stroom: | 1,5 ma |
| Transportpakket: | Karton | Handelsmerk: | HengTong |
| Oorsprong: | China | Type: | Piëzoresistieve druksensor |
| Voor: | Diffuse siliciumdrukzender | Type uitgangssignaal: | Analoogtype |
| Materiaal: | 316L roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
Gas-vloeibare siliciumdruksensor 1,5 mA,Hoogstabiele siliciumdruksensor |
||
Product Description

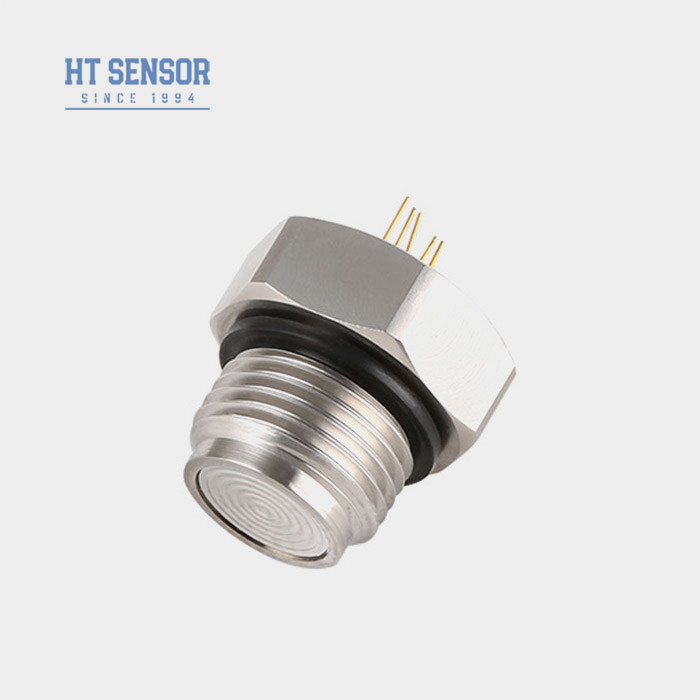

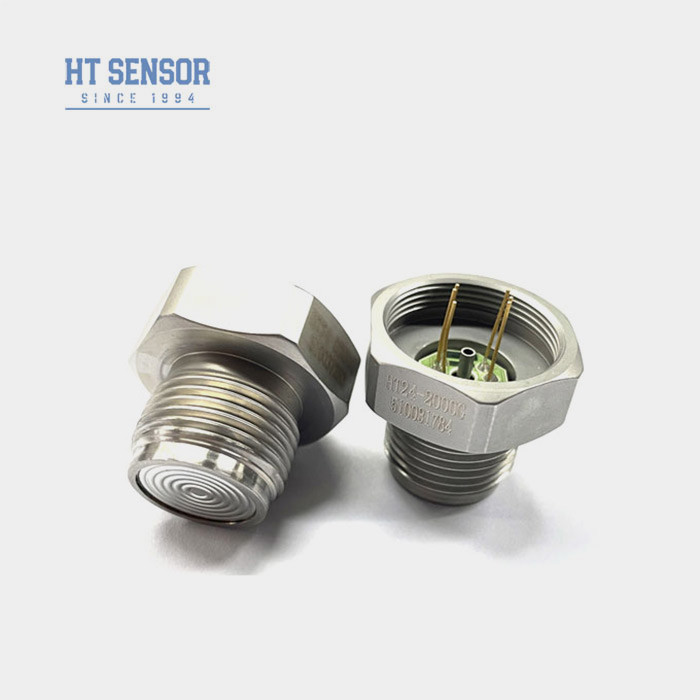

HT-SENSOR HT24 Splitsend diafragma siliciumdruksensor met een zeer stabiele diffuse siliciumchip
HT24 Silicium piezoresistieve druksensor
Invoering van een siliconen druksensor met spoeldiafragma:
HT24 is een spuitdiafragma druk sensor met een zeer stabiele diffuse silicium chip. De gevoelige chip komt niet rechtstreeks in contact met het meetmedium.Druk wordt overgedragen aan de gevoelige chip door een roestvrijstalen diafragma en afdichting siliconen olie. Dit product is een platte diafragma structuur met draad, G1/2 M20* 1.51/2NPT is de meest gebruikte draad. Makkelijk schoon te maken, hoge betrouwbaarheid. Geschikt voor voedsel, gezondheid en andere industrieën.
Productkenmerkenmet een vermogen van meer dan 10 W,:
- Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen metmet een diameter van niet meer dan 30 mm,
- Gebruik van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
- uitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
- De structuur van het diafragma wordt doorgespoeld, waardoor het makkelijk te reinigen is
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Voedsel- en drankenindustrie
- Beheersing van industriële processen
- Farmaceutische industrie
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie: 2,5 KΩ~6 KΩ
- Uitgangsimpedantie: 2,5 KΩ~6 KΩ
- Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een vermogen van meer dan 10 W,: | |||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | ||
| Gecompenseerde Temp. | ≤ 20 KPa | 0 tot 50 | oC | ||
| ≥ 35 kPa | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 55 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C | |||||
| Ontwerp van de structuur | |
| Afmeting |
|
| Elektrische aansluiting en compensatie |
|
| Voorbeelden van selectie |
| Besteltips |
- 1Tijdens de montage dient aandacht te worden besteed aan de coördinatie tussen de kerngrootte en de zendkas om de vereiste dichtheid te bereiken.
- 2. In het proces van de shell assembly, om ervoor te zorgen dat de verticale uitlijning, en gelijkmatige druk, om te voorkomen dat de vast of beschadiging compensatie bord.
- 3Indien het geteste medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
- 4. Vermijd met de hand of met scherpe voorwerpen op het sensordiafragma te drukken, zodat de kern niet beschadigd raakt door vervorming of doorboring van het diafragma.
- 5. Houd de druk van de drukmeter kern mond open voor de atmosfeer, voorkomen dat water, stoom, of corrosieve medium in de negatieve drukmeter drukkerkkamer.6Als er een wisselspeld is, moet u dit op het etiket van de eigenlijke geleider vermelden.
| bedrijf |
| V&A |
1V: Wat zijn de kenmerken van uw druksensor-zenders?
A: Hoge precisie, duurzaamheid en uitstekende prestaties.
2. V: Kan ik speciale specificaties aanpassen?
A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen.
3V: Wat is uw productiecapaciteit?
A: Onze productiefaciliteiten kunnen tot 30.000 druksensor-zenders per maand produceren, dus we zijn volledig in staat om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen.
4. V: Wat is de typische levertijd?
A: 5 tot 8 werkdagen voor standaardmodellen.
5. V: Hoe zijn de producten geprijsd?
A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners.
6. V: Wat is de garantie van uw producten? En naverkoopservice?
A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.
