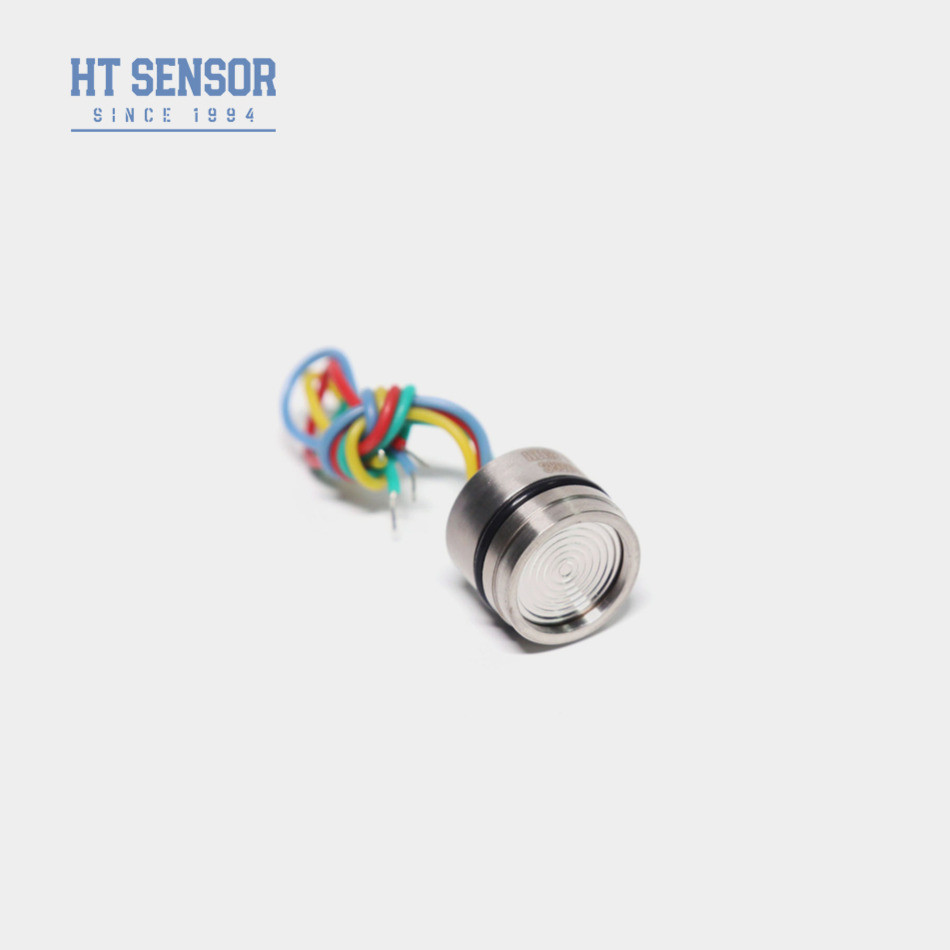

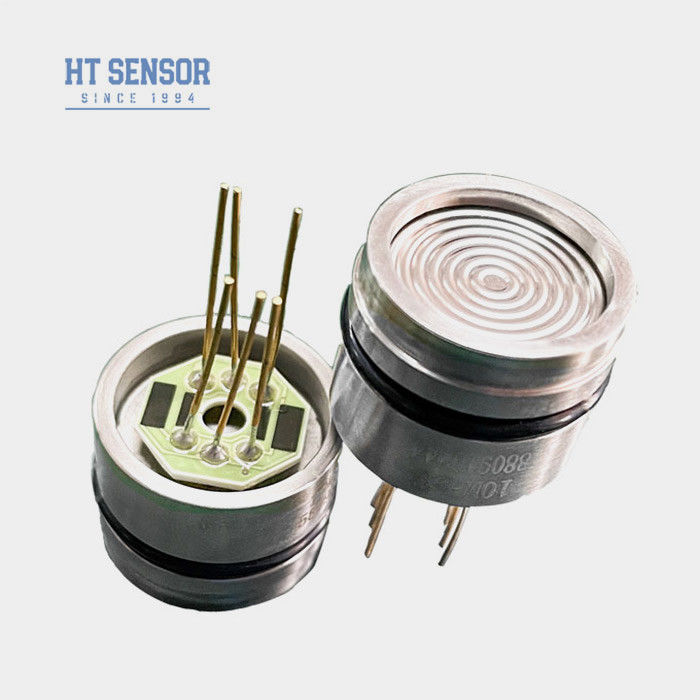

19 mm silicium piezoresistieve druk sensor
Inleiding van de siliciumdruksensor:
HT19F fungeert als een silicium piezoresistieve druksensor, met een kern bestaande uit een zeer stabiel diffus silicium element.de druk van vloeistoffen en gassen door de druk van het getestemedium naar het siliciumdiafragma via een isolatiediafragma en siliciumolie.De veelzijdigheid van de sensor wordt veel gebruikt in luchtcompressoren en koelinstallatiesde systemen.
Productkenmerkenmet een breedte van niet meer dan 10 mm,:
1.Met behulp van geavanceerde technologie en 316L roestvrij staal behuizing, samen met met een diameter van niet meer dan 30 mm,2.Met behulp van dikfilmcircuits voor temperatuurcompensatie en nulpunt correctie
3.Ouitstekende betrouwbaarheid, herhaalbaarheid en stabiliteit
Toepassingenmet een breedte van niet meer dan 10 mm,:
1Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316L verenigbaarheid met roestvrij staal
2.Gebruikt op verschillende industriële proceslocaties, waaronder aardolie, chemie, metallurgie, energie en hydrologie
3Gebruikt in de scheepvaart- en luchtvaartindustrie
4Geschikt voor hydraulische en pneumatische bedieningssystemen
5.Gebruikt in toepassingen voor procescontrole
Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:
1Stroomvoorziening: ≤ 2 mA gelijkstroom (typisch 1,5 mA gelijkstroom)
2.Inputimpedantie:3KΩ~6KΩ
3.Uitgangsimpedantie:2.5KΩ~6KΩ
4Elektrische aansluiting: vergulde Kovar-pinnen of 100 mm hoge temperatuur draden.
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: |
| Bereik |
Afmeting ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute (A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Verzegeld (S) |
Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast: |
| |
Type |
Maximaal |
Eenheid |
| Niet-lineariteit |
±0.15 |
±0.3 |
% F.S. |
| Herhaalbaarheid |
0.05 |
0.1 |
% F.S. |
| Hysteresis |
0.05 |
0.1 |
% F.S. |
| Nul uitslag |
0 ± 1 |
0 ± 2 |
mV |
| Span-uitgang |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperatuurfout-nul |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Temperatuurfout-span |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
±0.5 |
± 1 |
% F.S. |
| Gecompenseerde tijdelijke. |
≤ 20 KPa |
0 tot 50 |
oC |
| ≥ 35 kPa |
0 tot 70 |
oC |
| Werktemperatuur |
-20 tot 80 |
oC |
| Bergingstemperatuur |
-40 tot 125 |
oC |
| Toegestane overbelasting |
Neem de kleinste waarde tussen 3 keer de volledige schaal of 120MPa |
|
| Breukdruk |
5x de volledige schaal |
|
| Langetermijnstabiliteit |
0.2 % |
F.S./jaar |
| Materiaal van het diafragma |
316L |
|
| Isolatieweerstand |
≥ 200MΩ 100VDC |
|
| Vibratie |
Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz |
|
| Schok |
100 g, 11 ms |
|
| Reactietijd |
≤ 1 ms |
|
| O-ring zegel |
Nitrilring of Fluorring |
|
| Volledig medium |
Siliciumolie |
|
| Gewicht |
ongeveer 28 g |
|
| De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C |

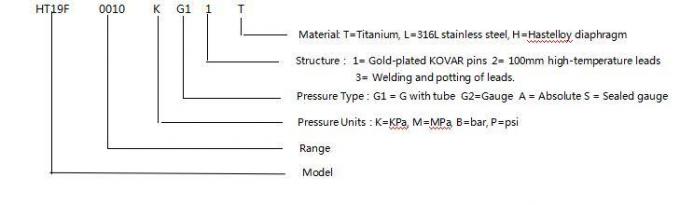

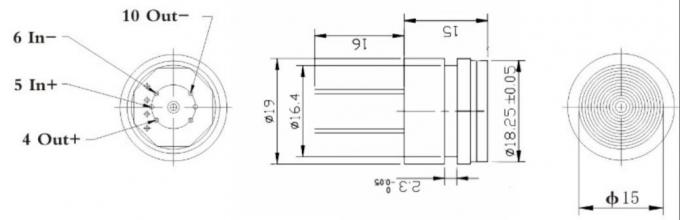

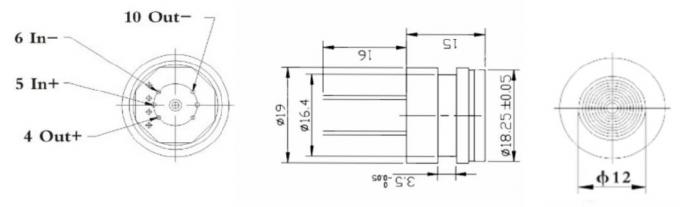

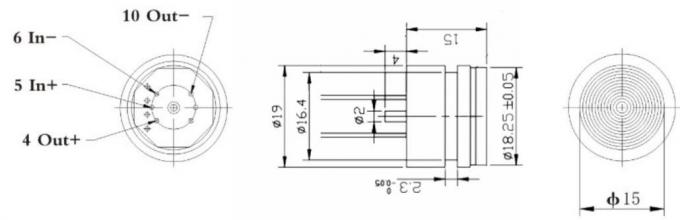

| Ontwerp van de structuur |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |

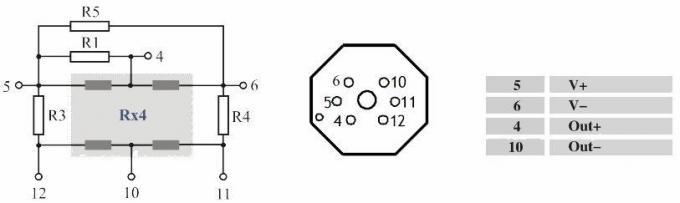

| Elektrische aansluiting en compensatie |
|
|
1Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om deluchtdichtheid gelijk
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen de negatieve drukkamer van de kern binnendringen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
