15 mm silicium mini druk sensor 10VDC roestvrij staal piezoresistieve niveau sensor
Product Details
| Modelnr.: | HT15V | Threadtype: | Nee |
|---|---|---|---|
| Draadtype: | Vier-draad | Het meetmedium: | Gas en vloeistof |
| Bereik: | 0-350kpa~20MPa | Levering: | 5-10VDC |
| Trefwoorden: | Mini sensor | Specificatie: | 15 mm |
| Handelsmerk: | HengTong | Type: | mini-siliciumdruk sensor |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar voor OEM en ODM |
| Markeren |
15 mm siliconen mini-druk sensor,Silicium mini-druksensor 10VDC,10VDC piezoresistieve druksensor van roestvrij staal |
||
Product Description

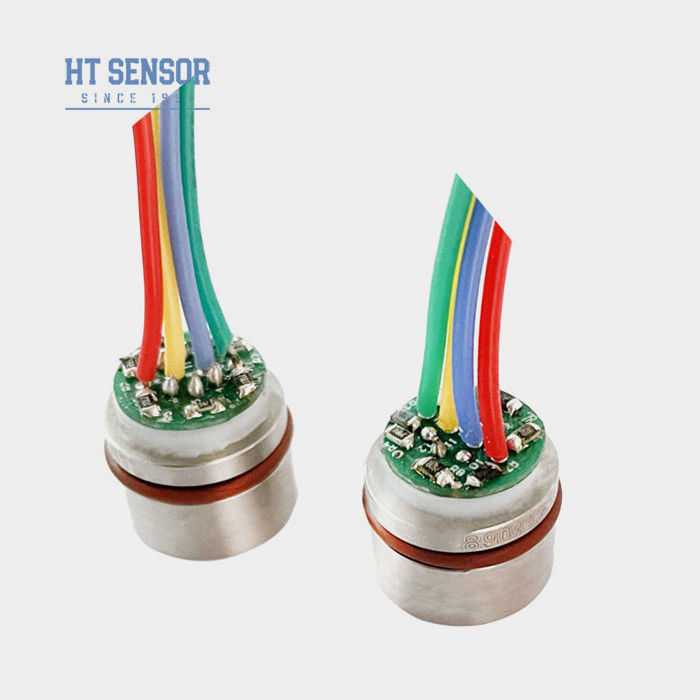

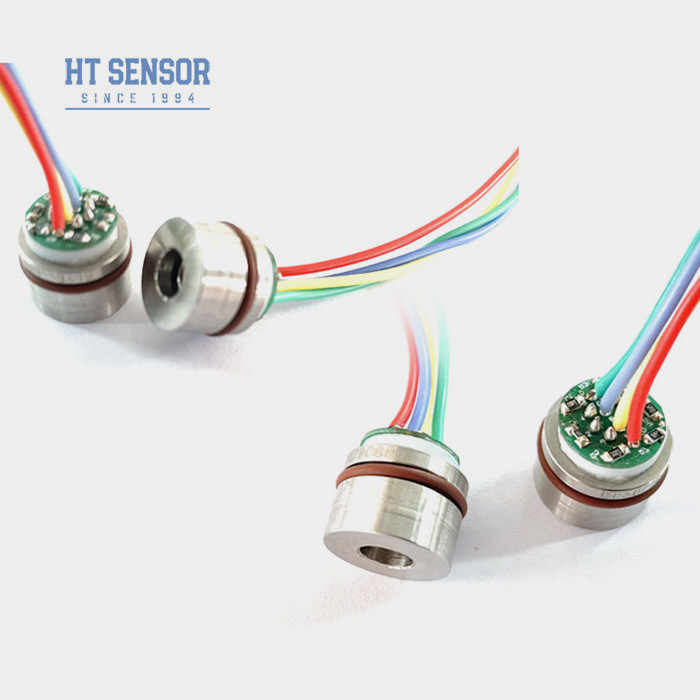

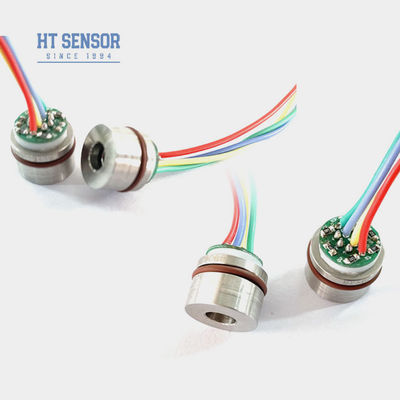

HT15V 15mm Mini-Siliciumdruk sensor van roestvrij staal 10VDC
HT15V PiezoresistiefSiliciumDruksensor
Invoering van een 15 mm siliciumdruksensor:
V is een siliconen piezoresistieve druksensor met een stroomtoevoer met een constante spanning en een uitvoerregeling van 10mv/V.Het gebruikt het piezoresistieve effect van diffus silicium om de vloeistof- en gasdruk nauwkeurig te meten.V silicium druk sensor is slechts 15 mm in diameter, behoort tot de prachtige type druk sensor. De sensor wordt veel gebruikt in een verscheidenheid van kleine apparatuur die kleine grootte vereist.Ons bedrijf kan ook speciale aanpassing op basis van de behoeften van de gebruikers, zoals druksensoren van alle gelaste structuren, brede temperatuurscompensatie, hoge betrouwbaarheid, schok- en trillingssensoren, met name voor nationale defensiewapens en -apparatuur.
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
- Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
- Breed meetbereik 0~350KPa~60MpaS
- Hoge betrouwbaarheid en uitstekende stabiliteit
- Vaste spanningstoevoer
- Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
- Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
- Gebruikt in procesbesturingssystemen voor controle en controle van de druk
- Meestal gebruikt in koelsystemen en luchtcompressoren voor drukmeting
- Stroomvoorziening: ≤10VDC
- Gewone modus-uitgangsspanning: 50% van de ingang (typisch)
- Inputimpedantie:4KΩ~20KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting: 100 mm hoge temperatuur draad, lintkabel
| Prestatieparametersmet een diameter van niet meer dan 10 mm,: | |||||
| Meetbereik | Afmeting ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absolute (A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||||
| Verzegeld (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Type | Maximaal | Eenheid | |||
| Niet-lineariteit | ±0.15 | ±0.3 | % F.S. | ||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | ||
| Hysteresis | 0.05 | 0.1 | % F.S. | ||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | ||
| Volledige productie | 100 ± 1 | 100 ± 2 | mV | ||
| Nul Offset Temp. Drift | ±0.8 | ±2 | % F.S. | ||
| Volledige schaal Temperatuur Drift | ±0.8 | ±2 | % F.S. | ||
| Gecompenseerde Temp. | 0 tot 70 | oC | |||
| Werktemperatuur | -20 tot 80 | oC | |||
| Bergingstemperatuur | -40 tot 125 | oC | |||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa | ||||
| De druk van de uitbarsting | 5x de volledige schaal | ||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | |||
| Materiaal van het diafragma | 316L | ||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | ||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | ||||
| Schok | 100 g, 11 ms | ||||
| Reactietijd | ≤ 1 ms | ||||
| O-ring zegel | met een gewicht van niet meer dan 50 g/m2 | ||||
| Volledig medium | Siliciumolie | ||||
| Gewicht | ~ 20 g | ||||
| De parameters worden getest onder de volgende omstandigheden: 10V @ 25oC | |||||
| Ontwerp van de structuur | |

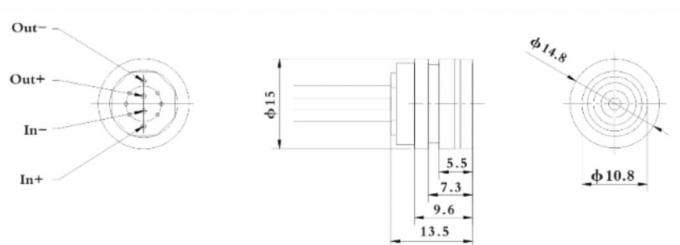

| Afmeting |  |

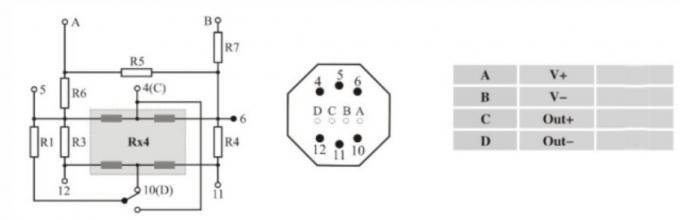

| Elektrische aansluiting en compensatie |
|

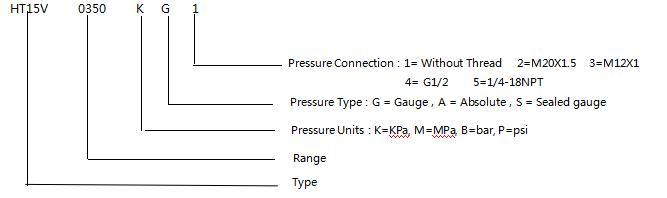

| Voorbeelden van selectie |
| Besteltips |
1. In de montage moet aandacht worden besteed aan de grootte van de kern en de zender om samen te werken om de luchtdichte vereiste te bereiken
2. Zorg er tijdens de montage van de behuizing voor dat deze verticaal is uitgelijnd en dat er gelijkmatig druk wordt uitgeoefend om verstopping of schade aan de compensatieplaat te voorkomen.
3Indien het geteste medium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4Vermijd met de hand of met een scherp voorwerp op het diafragma van de sensor te drukken om vervorming of punctie van het diafragma en schade aan de kern te voorkomen.
5. De drukinlaat van de negatieve drukkamer van de drukmeter open te houden voor de atmosfeer om water te voorkomen,waterdamp of corrosieve media die de negatieve drukkamer van de drukkern van de meetmachine binnendringen.
6Als er een wisselspeld is, moet u dit op het etiket van de eigenlijke geleider vermelden.
| V&A |
.
.
