Name: 13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT13
Price: 21.00 USD
Availability: InStock

Gedetailleerde informatie

Model nr.:	HT13	Bedradingstype:	Vier-draad
Metingsmedium:	Lucht en vloeistof	Dia:	13 mm
Type:	HT13 siliciumdruk sensor	Type uitgangssignaal:	mv-signaal Analoog type
Materiaal:	316L roestvrij staal	Aanpassing:	Beschikbaar
Markeren:	13 mm silicium piezoresistieve druk sensor , Silicon piezoresistive druksensor luchtwegverbinding , 13 mm miniatuur druksensor

Productomschrijving

HT13 Siliciumdruksensor van roestvrij staal

HT13 Silicium piezoresistieve druksensor

Inleiding van de siliciumdruksensor:

HT13 silicium druk sensor is het nieuwste ontwerp van olie gevulde diffuse silicium druk sensor, met hoge druk impact 100.000 keer is niet slecht en anti-interferentie / erosie / bevriezing / impact,hoge nauwkeurigheid en stabiliteitAlle roestvrij staal met inductieve drukfilm. De drukrespons is sneller en gevoeliger. Speciaal ontworpen druksensor met een kleine diameter.Het belangrijkste is de sensor.316 roestvrij staal, CNC, importzegel.

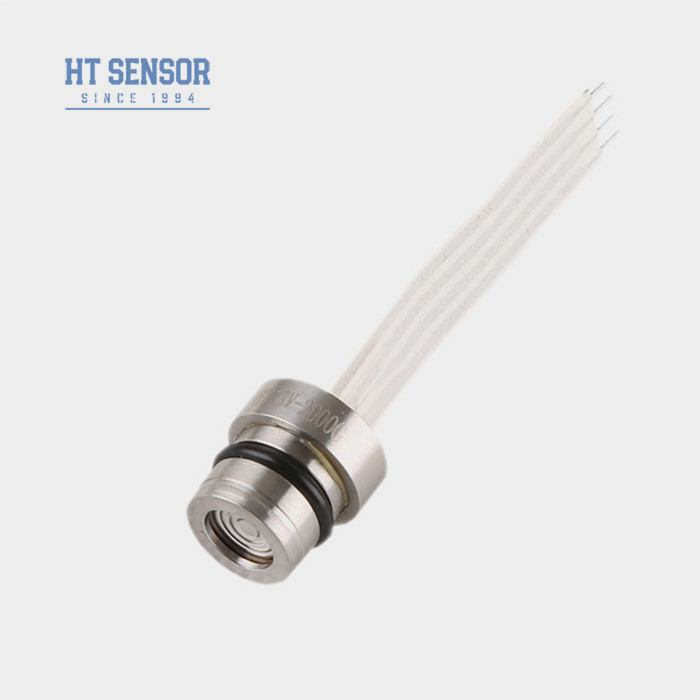

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 0

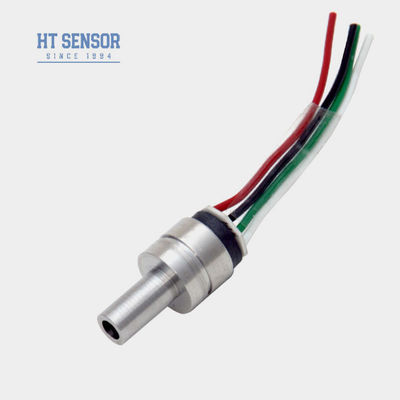

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 1

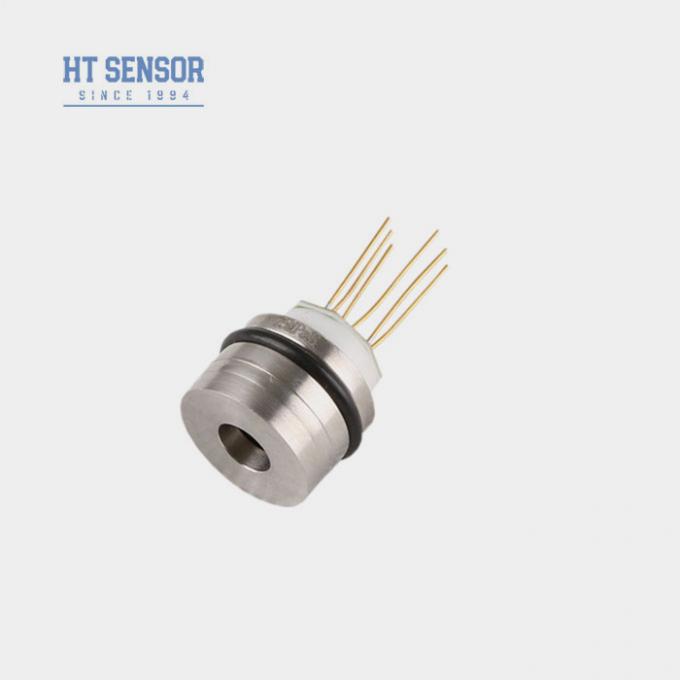

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 2

Productkenmerkenmet een breedte van niet meer dan 10 mm,:

Gebruikt geavanceerde technologie en is ingekapseld in een 316L roestvrij staalhuisvesting
Breed meetbereik 0~350KPa~60MpaS
Hoge betrouwbaarheid en uitstekende stabiliteit
Verscheidene draadvormige interfaces beschikbaar voor selectie

Toepassingenmet een breedte van niet meer dan 10 mm,:

Geschikt voor het meten van niet-corrosieve gas- en vloeistofdruk met 316Lverenigbaarheid met roestvrij staal
Compact ontwerp, ideaal voor toepassingen met beperkte ruimte
Gebruikt in procesbesturingssystemen voor controle en controle van de druk
Meestal gebruikt in koelsystemen en luchtcompressoren voor drukmeting

Elektrische prestatiesmet een breedte van niet meer dan 10 mm,:

Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
Inputimpedantie:3KΩ~6KΩ
Uitgangsimpedantie:2.5KΩ~6KΩ
Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden

Prestatieparametersmet een breedte van niet meer dan 10 mm,:
Meetbereik	Afmeting ((G)	350KPa,1000KPa,2000Kpa
	Absolute (A)	350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA
	Verzegeld (S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
	Type		Maximaal	Eenheid
Lineariteit	±0.15		±0.3	% F.S.
Herhaalbaarheid	0.05		0.1	% F.S.
Hysteresis	0.05		0.1	% F.S.
Nul Offset-uitvoer	0 ± 1		0 ± 2	mV
Volledige productie	100 ± 10		100 ± 30	mV
Nul Offset Temp. Drift	±0.5		± 1	% F.S.
Volledige schaal Temperatuur Drift	±0.5		± 1	% F.S.
Gecompenseerde tijdelijke.	0 tot 70			oC
Werktemperatuur	-20 tot 80			oC
Bergingstemperatuur	-40 tot 125			oC
Toegestane overbelasting	Neem de kleinste waarde tussen 3 keer de volledige schaal of 80MPa
Breukdruk	5x de volledige schaal
Langetermijnstabiliteit	0.2 %			F.S./jaar
Materiaal van het diafragma	316L
Isolatieweerstand	≥ 200MΩ 100VDC
Vibratie	Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz
Schok	100 g, 11 ms
Reactietijd	≤ 1 ms
O-ring zegel	met een gewicht van niet meer dan 50 g/m2
Volledig medium	Siliciumolie
Gewicht	ongeveer 15 g
De parameters worden getest onder de volgende omstandigheden: 1,5 mA @ 25°C

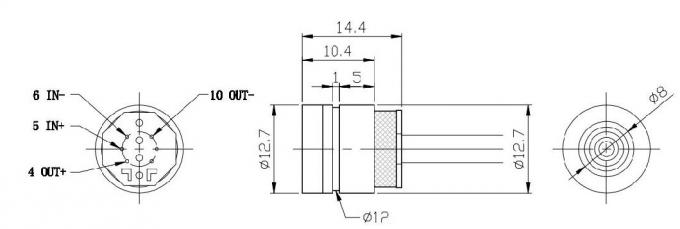

Ontwerp van de structuur
type 1
type 2

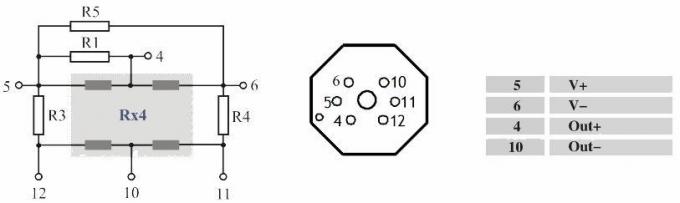

Elektrische aansluiting en compensatie

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 5

Voorbeelden van selectie

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 6

Besteltips

1. Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuizing om de
vereiste lucht dichtheid
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.

bedrijf

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 7

13 mm silicium piezoresistive druk sensor luchtwegverbinding miniatuur druk sensor 8

V&A

1.V: Wat zijn de kenmerken van uw druksensor-zenders?

A: Hoge precisie, duurzaamheid en uitstekende prestaties.

2.V: Kan ik speciale specificaties aanpassen?

A: Ja, onze ingenieurs kunnen producten op maat maken om aan specifieke behoeften te voldoen. We leveren OEM en ODM service

3.V: Wat is uw productiecapaciteit?

A: Onze productiefaciliteiten kunnen maximaal 30.000 druksensor-zenders per maand produceren, zodat we volledig in staat zijn om te voldoen aan de behoeften van grootschalige bestellingen.het is raadzaam om vooraf contact op te nemen met ons verkoopteam om een soepele productie- en leveringsschema te garanderen
.

4.V: Wat is de typische levertijd?

A:5 tot 8 werkdagenVoor de standaardmodellen kunnen de op maat gemaakte producten verschillen.

5.V: Hoe zijn de prijzen van de producten?

A: Concurrerende prijzen met kortingen voor bulkorders of langetermijnpartners
.

6.V: Wat is de garantie van uw producten? En naverkoopservice?

A: Onze garantie is 24 maanden na verzending, en onze after-sales zal reageren met uw vragen in 24 uur, afstandsopdracht door PC-netwerk is altijd beschikbaar.

label:

Plaats van herkomst:	Baoji, China.
Merknaam:	HT SENSOR
Certificering:	CE,RoHs,ISO9001
Modelnummer:	HT13

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Standaard exportpakket
Levertijd:	5-8 werkdagen
Betalingscondities:	Western Union, L/C, T/T
Levering vermogen:	5000 stuks per maand
