Draad TO8 Silicium Druksensor Voor Droge Lucht Test Mini Sensor Waterdruk
Product Details
| Modelnr.: | HT12 | Threadtype: | TO8 |
|---|---|---|---|
| Draadtype: | met een gewicht van niet meer dan 50 kg | Het meetmedium: | Gaslucht |
| Bereik: | 0-10kpa~1000kpa | Uitvoer: | Analoog signaal |
| Oorsprong: | China | Hs-code: | 9026209090 |
| Voor: | Diffuse siliciumdrukzender | Type uitgangssignaal: | Analoogtype |
| Materiaal: | Roestvrij staal | Maatwerk: | Beschikbaar | Aangepast verzoek |
| Markeren |
Draad tot 8 siliconen druksensor,Draad naar 8 sensor waterdruk,Droogluchtonderzoeksensor Waterdruk |
||
Product Description

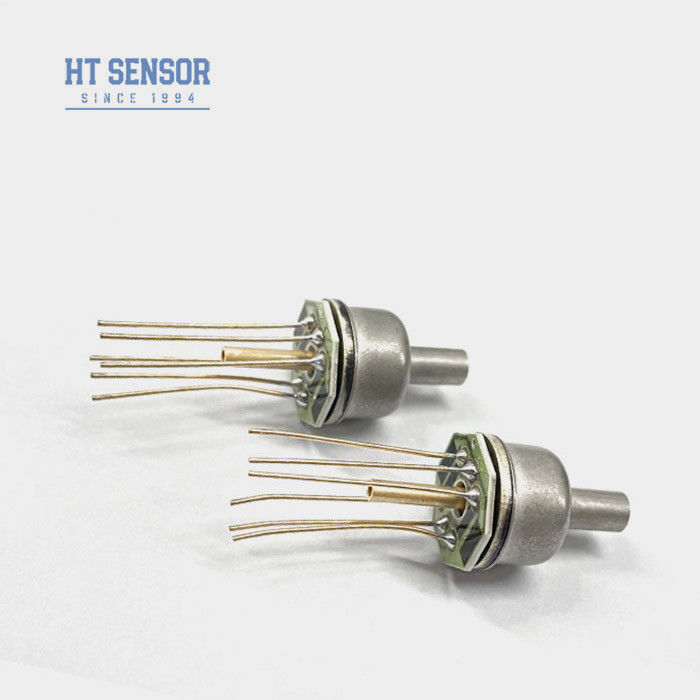

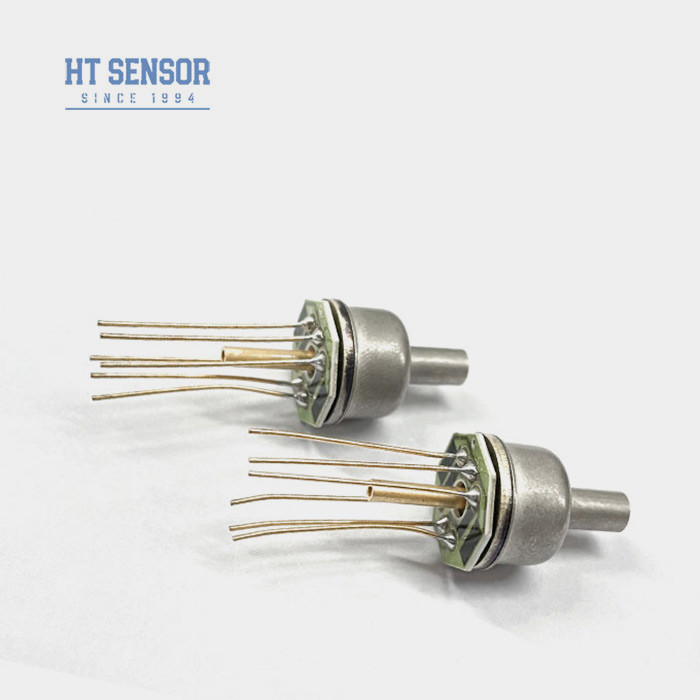

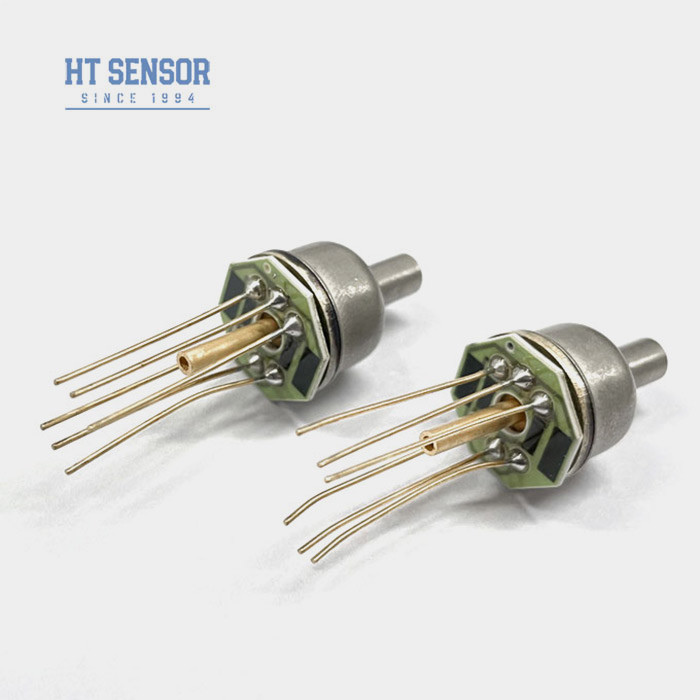

HT12 Baoji Hengtong To8 Silicon Pressure Sensor voor droge luchttest
HT12 silicium piezoresistieve druksensor is een hoogstabiel diffuse silicium element, verpakt met behulp van de internationaal geavanceerde TO8 inkapselingHet is bekend om zijn uitzonderlijke betrouwbaarheid, herhaalbaarheid en stabiliteit, waardoor het ideaal is om de gasdruk nauwkeurig te meten.
Productkenmerken van de siliciumdruksensor:
- Breed meetbereik, 0~10KPa~2Mpa
- Hoge betrouwbaarheid en uitstekende stabiliteit
- TO8-inkapselingstechnologie
- Toepassingen in de lucht- en ruimtevaart
Toepassingenmet een breedte van niet meer dan 10 mm,:
- Meting van droge, niet-corrosieve gasdrukken
- Pneumatische bedieningssystemen
- Biomedische techniek voor medische toepassingen
- HVAC (verwarming, ventilatie en airconditioning)
- Tests in de luchtvaart voor luchtvaartgerelateerde doeleinden
- Stroomvoorziening: ≤2mA DC (typisch 1,5mA DC)
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Elektrische aansluiting:Gouden Kovar-pinnen of 100 mm hoogtemperatuurdraden
| Prestatieparametersmet een breedte van niet meer dan 10 mm,: | ||||||
| Meetbereik | Afmeting ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Type | Maximaal | Eenheid | ||||
| Lineariteit | ±0.15 | ±0.3 | % F.S. | |||
| Herhaalbaarheid | 0.05 | 0.1 | % F.S. | |||
| Hysteresis | 0.05 | 0.1 | % F.S. | |||
| Nul Offset-uitvoer | 0 ± 1 | 0 ± 2 | mV | |||
| Volledige productie | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Nul Offset Temp. Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Volledige schaal Temperatuur Drift | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ±0.5 | ± 1 | % F.S. | |||
| Gecompenseerde tijdelijke. | ≤ 20 KPa | 0 tot 50 | oC | |||
| ≥ 35 kPa | 0 tot 70 | oC | ||||
| Werktemperatuur | -20 tot 80 | oC | ||||
| Bergingstemperatuur | -40 tot 125 | oC | ||||
| Toegestane overbelasting | Neem de kleinste waarde tussen 3 maal de volledige schaal of 4MPa | |||||
| Breukdruk | 5x de volledige schaal | |||||
| Langetermijnstabiliteit | 0.2 % | F.S./jaar | ||||
| Materiaal van het diafragma | 316L | |||||
| Isolatieweerstand | ≥ 200MΩ 100VDC | |||||
| Vibratie | Geen verandering onder omstandigheden van 10gRMS, 20 Hz tot 2000 Hz | |||||
| Schok | 100 g, 11 ms | |||||
| Reactietijd | ≤ 1 ms | |||||
| Gewicht | ~ 12,5 g | |||||
| De parameters worden getest onder de volgende omstandigheden: constante stroom van 1,5 mA en omgevingstemperatuur van 25°C | ||||||
| Ontwerp van de structuur | |

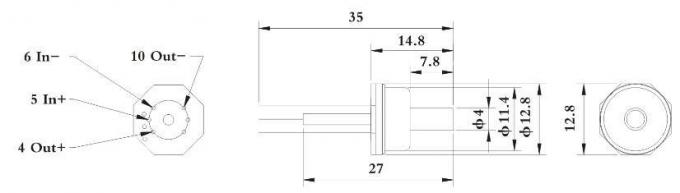

| Afmeting | |

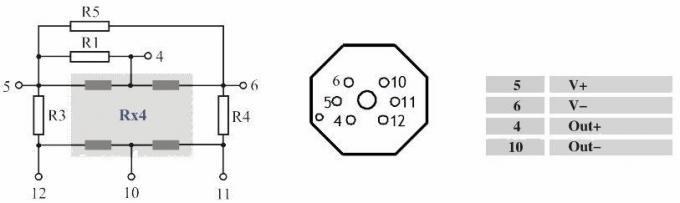

| Elektrische aansluiting en compensatie |
|
|
| Besteltips |
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Indien het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en vermijd het binnendringen van water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
