Plaats van herkomst: | Baoji, China. |
---|---|
Merknaam: | HT SENSOR |
Certificering: | CE,RoHs,ISO9001 |
Modelnummer: | BP93420-IB |
Min. bestelaantal: | 1 |
Prijs: | negotiable |
Verpakking Details: | Standaard exportpakket |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | Western Union, L/C, T/T |
Levering vermogen: | 5000 stuks per maand |
Model: | Bp93420-IB | Aanbod: | 10-36VDC |
---|---|---|---|
Output: | 4-20ma | Draad: | G1/2 G1/4 of op maat |
Compensatietemperatuur: | 0-70℃ | Bereik: | 10kpa~100Mpa |
Huismateriaal: | 304S.S. 316L S.S. | Precisiteit: | ≤ 0,5% F.S. |
Media verenigbaarheid: | Lucht, Water, Olie | Media temperatuur: | -20℃~85℃ |
Markeren: | 4-20mA explosiebestendige druksensor,Explosiebestendige druksensor 24V,24 V industriële drukomvormer |

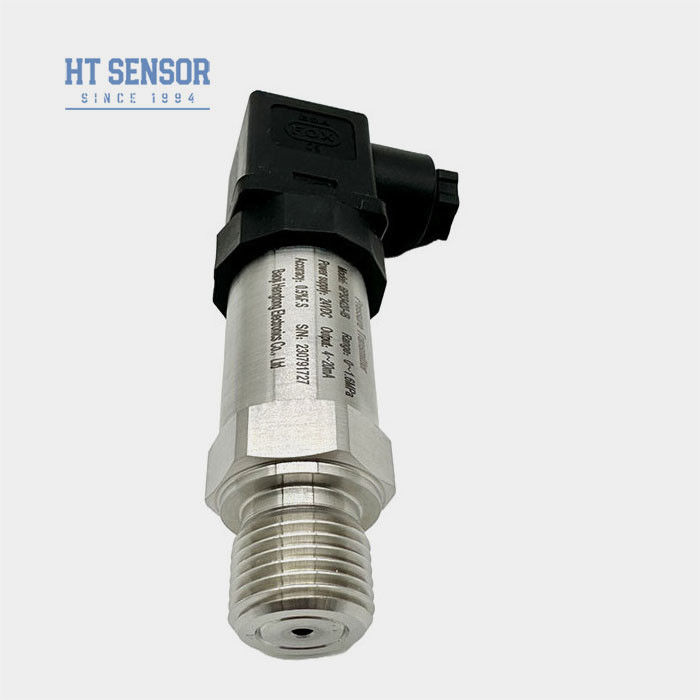

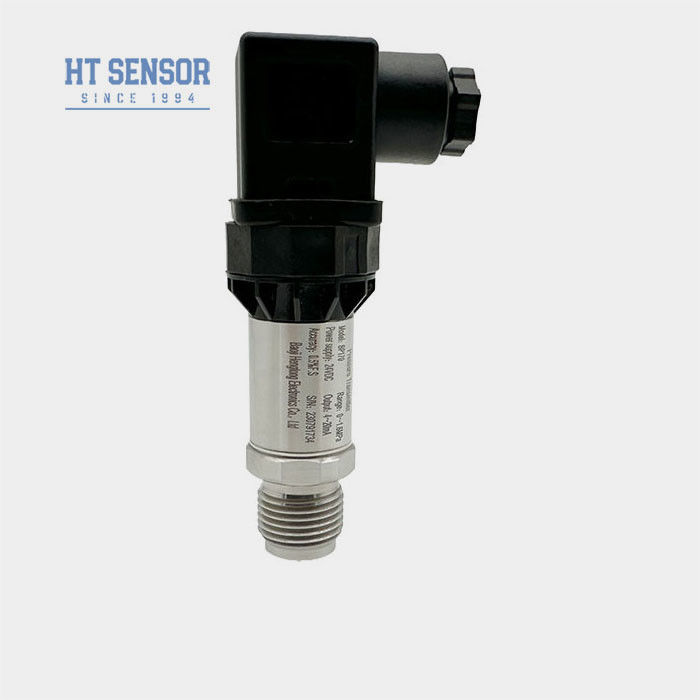

BP93420-IB 4-20mA 24V explosiebestendige industriële druksensor Transmitter Transducer
BP93420IB Druktransmitter
Invoering van een industriële druksensor-zender:
BP93420 - IB diffusie industriële silicium druk sensor is een soort multifunctionele instrument, staat bekend om zijn nauwkeurigheid en betrouwbaarheid.De geavanceerde technologie zorgt voor nauwkeurige drukmetingen in een breed scala van toepassingenDe sensor heeft een breed meetbereik en kan in verschillende toepassingen met verschillende drukniveaus worden gebruikt.
Productkenmerkenvan een industriële druksensortransmitter:
1Breed meetbereik, roestvrij staalconstructie, uiteenlopende drukinterfaces
2Compact en licht ontwerp
3. nul- en volwaardig verstelbaar
4. Hooggeprecieze, volledig roestvrij staal structuur
5.Verstelbare nul- en volle schaal
Toepassingenvan een industriële druksensortransmitter:
1- Drukmeting van niet-corrosieve gassen en vloeistoffen met 316L roestvrij staal
2. Toegepaste in de scheepvaart- en luchtvaartindustrie
3Gebruikt in industriële processen op locatie zoals aardolie, chemie, metallurgie, energieopwekking en hydrologie
4Gebruikt in hydraulische en pneumatische besturingssystemen
Prestatieparameters: | |
Meetbereik | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Druktype | Meting van de druk, absolute druk, verzegelde druk |
Overbelasting | ≤ 1,5 keer het nominale bereik |
Precisiteit @ 25oC | ±0,25% (typisch) ±0,5% (maximaal) |
Herhaalbaarheid | 00,1% FS |
Hysteresis | 00,1% FS |
Langetermijnstabiliteit | ± 0,1% F.S./jaar (typisch) ± 0,2% F.S./jaar (maximaal) |
Temperatuurverschuiving van het nulpunt | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
Temperatuurverschuiving op volle schaal | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
Compensatietemperatuur | 0-70oC ((≤10mpa, aanpasbaar) |
Werktemperatuur | -20 °C tot 80 °C |
Bergingstemperatuur | -40°C tot 120°C |
Vibratie | 10 g,55 Hz ~ 2 kHz |
Huismateriaal | 304,316L |
Materiaal van het diafragma | 316L |
Isolatieweerstand | 100MΩ 100VDC |
Explosiebestendige classificatie | Ex ia IIC T6 Ga |
Beschermingscategorie | IP65 |
O-ring zegel | Fluorrubber |
Gewicht | ~ 0,25 kg |
Uitgangssignaal | Voedingsspanning | Uitvoertype |
4 tot en met 20 mA | 12~30VDC | 2/3/4 draad |
0~10/20mA | 3 draad |
|
0/1 tot en met 5 V | ||
0/1 ~ 10V | ||
0.5 tot en met 4,5 V | 5VDC |
Tips voor het bestellen
1Bij het selecteren van het product moet u ervoor zorgen dat het te meten medium compatibel is met de contactdelen van het product.
2Bij het plaatsen van een bestelling dient te worden opgemerkt dat explosiebestendige producten geen digitale beeldschermkoppen bevatten.
3Bij bestelling van zenders met een LCD- of LED-displaykop mag de stroomvoorziening voor de zender niet lager zijn dan 20 VDC.
4Om een betrouwbare werking van het product te garanderen, wordt aanbevolen dat gebruikers op locatie bliksembeschermingsapparatuur installeren en ervoor zorgen dat het product en de voeding betrouwbaar geaard zijn.
5. Het nominale werktemperatuurbereik van de O-ring van fluorrubber bedraagt -20°C tot 250°C. Wanneer de werktemperatuur van het product onder -20°C ligt, is het noodzakelijk een EPDM-O-ringdichting te kiezen.
6. De standaard kabellengte is 1,5 m, verkrijgbaar in drie materialen. Indien niet gespecificeerd, wordt het geleverd met polyethyleen kabelmateriaal.Gelieve het in de volgorde te specificeren.
7Voor bijzondere eisen zoals sterke trillingen, onmiddellijke slagkracht, sterke elektromagnetische of radiofrequente interferentie, informeer ons bedrijf en specificeer ze in de bestelling
Bestelgids | ||||||||
BP93420XX | Druktransmitter | |||||||
Code | Ontwerp van de structuur | |||||||
IB | Algemene druktransmitter | IX | Toon druktransmitter | |||||
IE | Schokbestendige luchtvaartdrukzender | IIC/III | Industrial General/ Display Druktransmitter | |||||
Indien | Vochtdichte drukzender | IIE/IIIE | Algemene/displaydruktransmitter | |||||
IN | Airconditioning speciale drukzender | IC | Hoogtemperatuurdruktransmitter | |||||
IQ/IQT | Grote diafragma/hoogtemperatuurdruktransmitter | |||||||
Meetbereik | -Nee.1. . 0,01...100 MPa | |||||||
(0-X) Kpa of MPa | X: geeft het werkelijke meetbereik aan | |||||||
Code | Stroomvoorziening | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | andere | |||||||
Code | Uitgangssignaal | |||||||
S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Code | Drukverbinding | |||||||
J1 | M20x1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | andere | |||||||
Code | Elektrische aansluiting | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Afgesloten kabeluitgang | |||||||
B4 | 2088 Industriële behuizing | |||||||
B5 | 2088 Industriële behuizing met display | |||||||
B6 | andere | |||||||
Code | Druktype | |||||||
G | Gewichtsdruk | |||||||
Een | Absolute druk | |||||||
S | Verzegelde referentiedruk |
