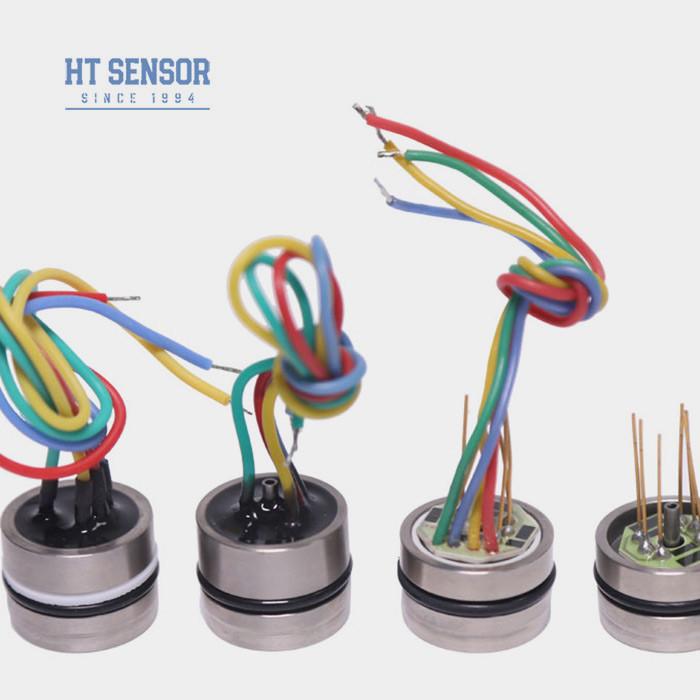

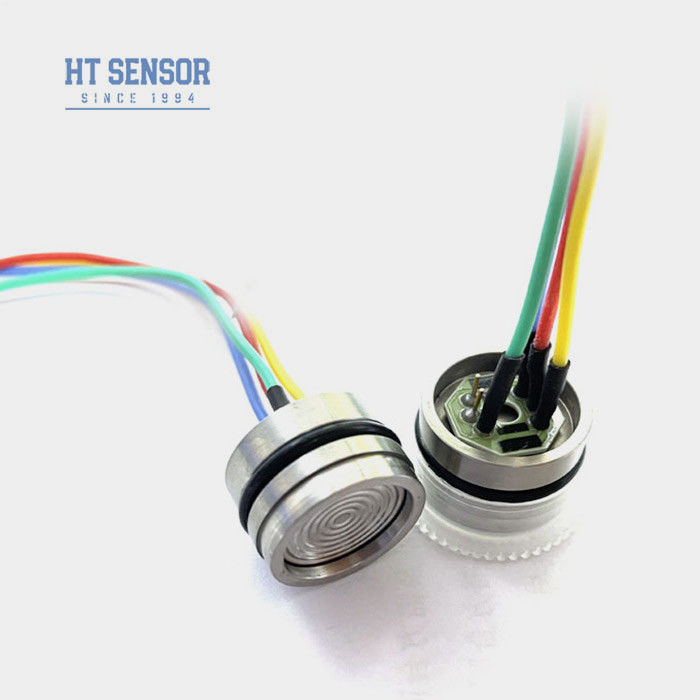

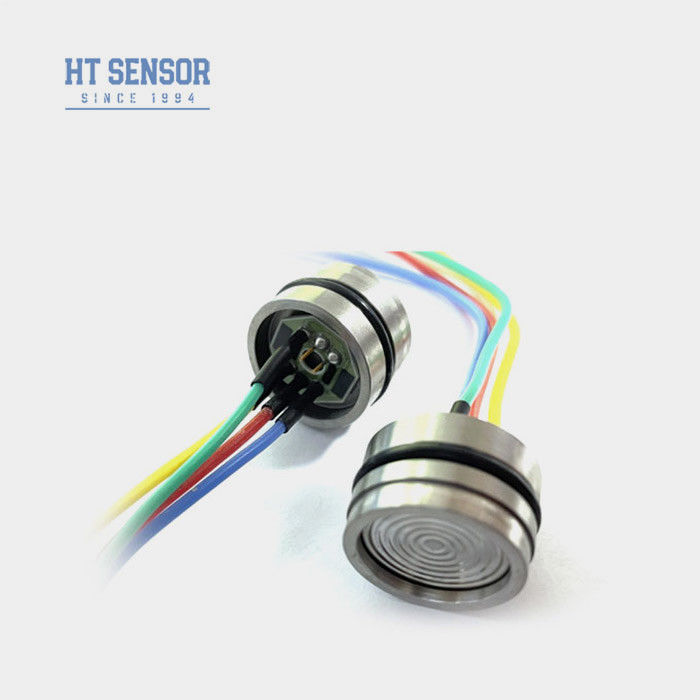

19 mm diameter Silicon Diaphragm Sensor 316L Piezoresistive druk sensor
Product Details
| Materiaal: | 316L | Min bereik: | 10 kPa |
|---|---|---|---|
| Maximaal bereik: | 100 mpa | Levering: | minder dan 2mA |
| Uitvoer: | mv signaal | verkiesbaar: | Vier-kleur siliconedraad |
| Model: | HT19 | Hoog: | 12 mm |
| Markeren |
19 mm diameter Siliciumdiafragma druk sensor,Siliciumdiafragma druk sensor 316L,316L piezoresistieve druksensor |
||
Product Description
HT19 19mm Diameter 316L Materiaal Mv Signal Output Diffusie Silicium Druk Sensor Cell
HT19 PiezoresistiefSiliciumDruksensor
Invoering van een 15 mm siliciumdruksensor:
HT19 piezoresistieve siliciumdruk sensor, het belangrijkste onderdeel is een hoogstabiel diffuse reflectie silicium sensor element.Het sensorenpakket maakt gebruik van siliconen olie om druk over te brengen van een 316L roestvrijstalen diafragma naar het sensorelementHet is de meest gebruikte diffuse silicium sensor om de druk te meten.en de prijs is goedkoper dan andere soorten.
Productkenmerkenmet een diameter van niet meer dan 10 mm,:
- Breed meetbereik: 0~10KPa~100Mpa
- met een vermogen van meer dan 10 W
- Full316LSS, voltitanium of Hastelloy diafragma
- O-ring bevestiging
- Hoge nauwkeurigheid en stabiliteit
Toepassingenmet een diameter van niet meer dan 10 mm,
- Meetdruk van gas en vloeistof
- Olie-uitbuiting
- Watervoorziening, warmtevoorziening van de stad
- Procesbesturingssysteem
- Luchtvaart- en scheepvaartinspectie
- Hydraulische druk
Elektrische prestatiesmet een diameter van niet meer dan 10 mm,:
- Voorraad:1.5mADC
- Inputimpedantie:3KΩ~6KΩ
- Uitgangsimpedantie:2.5KΩ~6KΩ
- Isolatieweerstand:≥100MΩ/50VDC
- Isolatiespanning: 500 VAC tussen de behuizing en de elektrische aansluiting zal geen schade veroorzaken
- Medium compatibel: vloeibare, gascompatibel met 316L roestvrij staal
Prestatiespecificatie van de siliciumdruksensor
| Parameters |
Het bereik: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typisch | Max, ik ben er klaar voor. | Eenheden | ||
| Niet-lineaire druk |
±0.15 |
±0.3 | % F.S. | |
| Drukherhaalbaarheid en hysteresis | 0.02 | 0.05 | % F.S. | |
| Nul uitslag | 0 ± 1 | 0 ± 2 | mV | |
| Span-uitgang | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatuurfout-nul | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Temperatuurfout-span | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ±0.5 | ± 1 | % F.S. | |
| Bewijsdruk | 3x Nominale bereik of 120 MPa, indien deze kleiner is | - Ja. - Ja. | ||
| Werktemperatuurbereik | -20 tot 80 | °C | ||
| Gecompenseerd temperatuurbereik | 0~70, 0~50 ((bereik≤20KPa) | °C | ||
| Temperatuurbereik voor opslag | -40 tot 125 | °C | ||
Toelichting:Bovenstaande parameter onder voorwaarde:Verdracht: 1,5 mA Temperatuur: 25°C
Afmeting
| Besteltips |
1Let tijdens de montage op de pasvorm tussen de kerngrootte en de zenderbehuising om de vereiste luchtdichtheid te bereiken
2. Zorg ervoor dat de behuizing tijdens de montage verticaal is uitgelijnd en oefen gelijkmatige druk uit om te voorkomen dat de compensatieplaat verstopt of beschadigd raakt.
3Als het meetmedium niet compatibel is met het kerndiafragma en het behuizingsmateriaal (316L), moeten bij de bestelling speciale instructies worden verstrekt.
4. Vermijd drukken op het sensordiafragma met handen of scherpe voorwerpen om schade aan de kern te voorkomen als gevolg van deformatie of piercing van het diafragma.
5Houd de drukpoort van de drukmeterkern open voor de atmosfeer en voorkom dat water, waterdamp of corrosieve stoffen in de negatieve drukkamer van de kern komen.
6Als er wijzigingen in de pinleidingen optreden, volgt u het etiket op de eigenlijke kern als referentie.
